气动执行机构又可分为单动式和双动式两种：执行机构的开关动作由气源驱动，称为双动式。弹簧复位单动开关动作，只有分闸动作由气源驱动，合闸动作为弹簧复位。

    气动执行机构简介气动执行机构与调节机构是一个统一的整体，执行机构有薄膜式、活塞式、叉式和齿轮齿条式。活塞式行程长，适用于推力大的场合；薄膜式行程小，只能直接驱动阀杆。叉式气动执行机构具有扭矩大、空间小的特点，扭矩曲线更符合阀门的扭矩曲线，但并不十分美观；它常用于高扭矩阀门。齿轮齿条式气动执行机构具有结构简单、动作稳定可靠、安全防爆等优点。广泛应用于电厂、化工、炼油等安全要求高的生产过程。

    气动执行机构的缺点

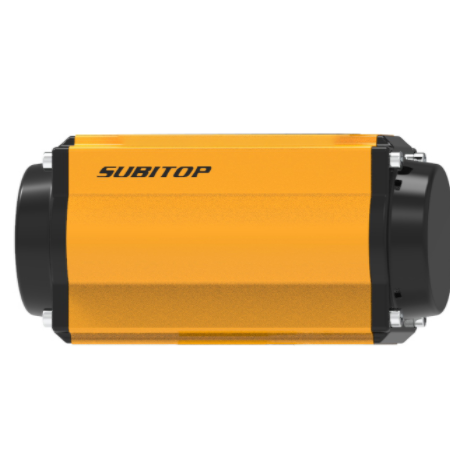

    工作原理：当压缩空气从喷嘴 a 进入时，气体推动双活塞向两端缸盖端直线运动，活塞上的齿条带动转轴上的齿轮逆时针旋转 90 度，阀门打开。此时，气动执行机构阀两端的气体通过 B 喷嘴排出。相反，当压缩空气从 B 喷嘴进入气动执行机构两端时，气体推动双塞在中间直线移动，活塞上的齿条带动转轴上的齿轮顺时针旋转 90 度，阀门关闭。此时，气动执行机构中间的气体通过喷嘴排出。以上是标准型的传动原理。根据用户要求，气动执行机构的安装可采用与标准型相反的传动原理，即选择右轴顺时针转动开启阀门，逆时针转动关闭阀门。对于单作用弹簧复位气动执行机构，喷嘴 a 为进气口，喷嘴 B 为排气口，喷嘴 B 应配备消音器。喷嘴 a 的入口是一个打开的阀门，当空气被切断时，阀门被弹簧力关闭。

    气动执行器的特征

    气动执行机构分类
