OMAL电动执行器附件安装教程
作者： 得锐自动化发表时间：2023-08-08 10:36:14浏览量：176【小中大】
第一步：打开执行器盖子。
第二步：拆掉位置指示器。
第三步:将（2）中的传输轴与(1) 中的附件盒连接点连接好。
第四步: 使配件盒的孔对准执行器的孔，然后拧上螺丝。
第五步: 用凸轮调整...

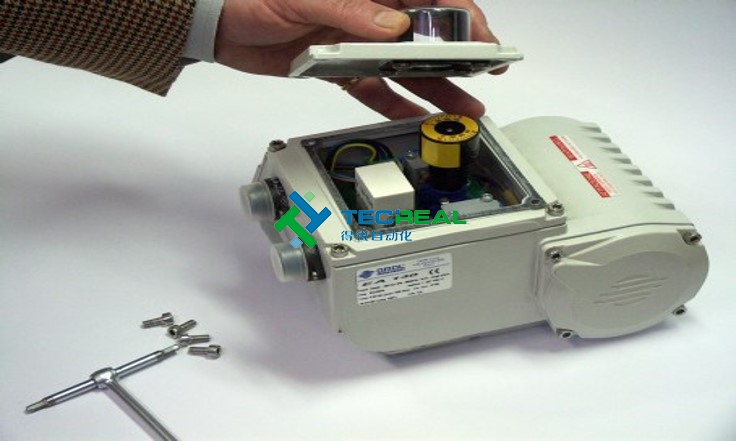

第一步：打开执行器盖子。

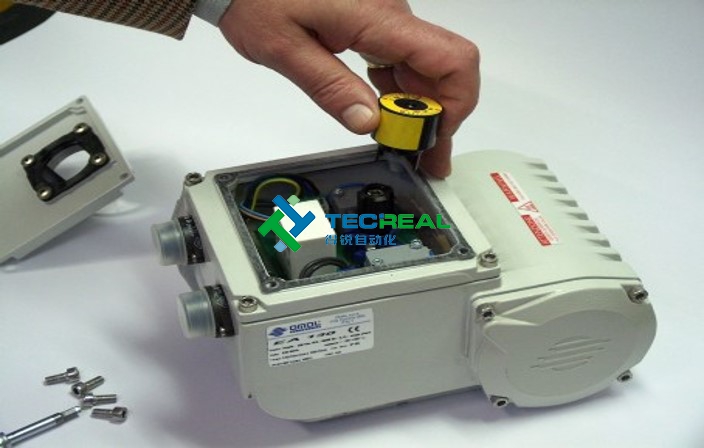

第二步：拆掉位置指示器。

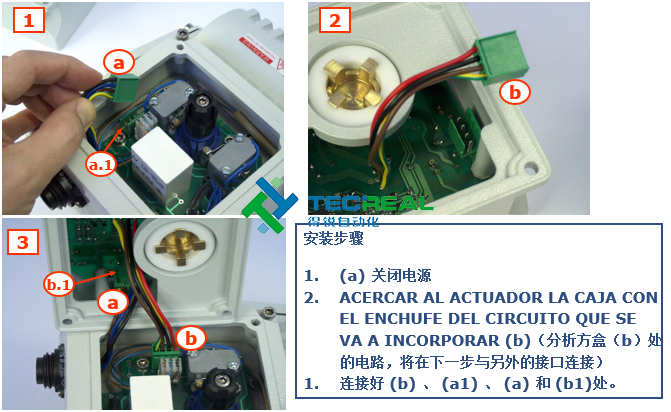

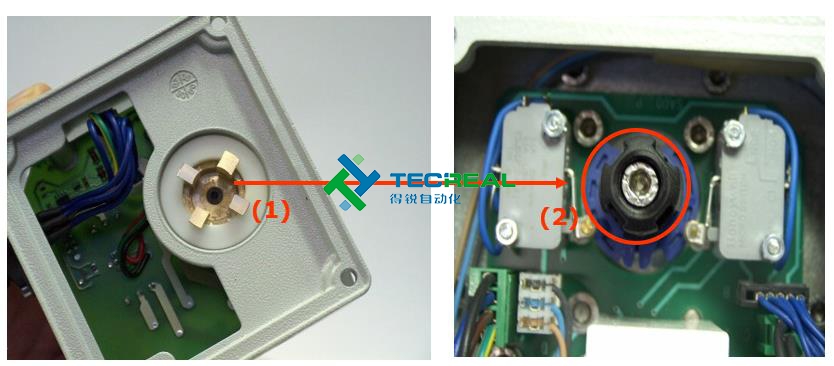

第三步:将（2）中的传输轴与(1) 中的附件盒连接点连接好。

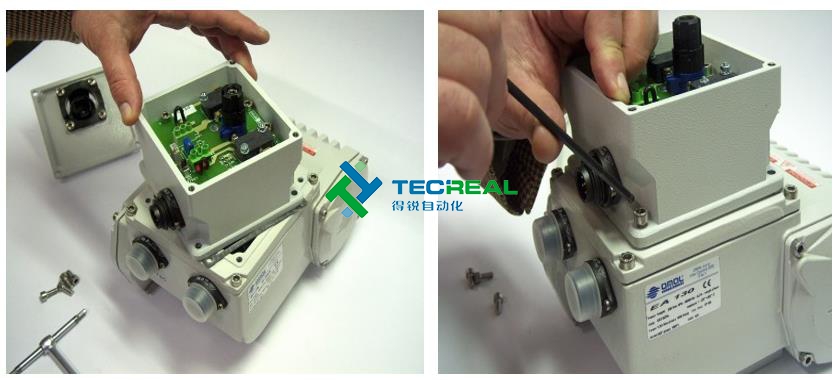

第四步: 使配件盒的孔对准执行器的孔，然后拧上螺丝。

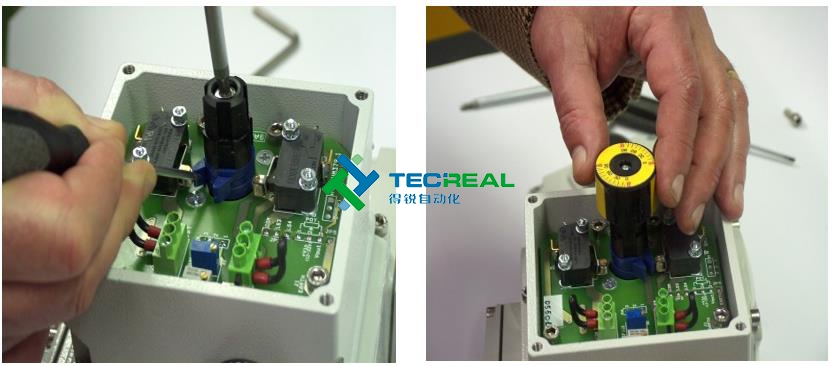

第五步: 用凸轮调整限位开关，再次将位置指示器装上。

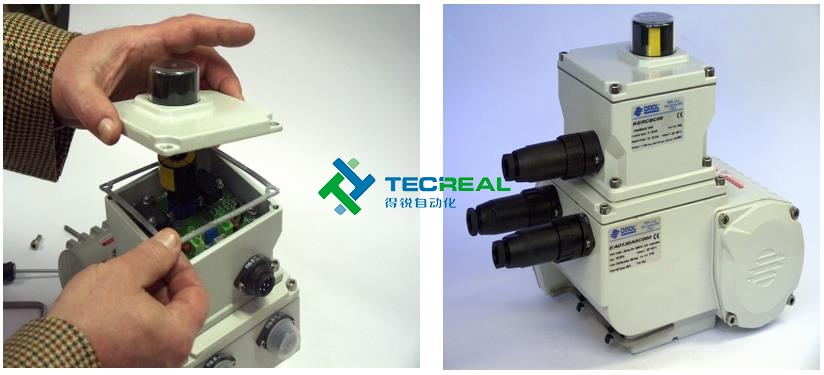

第六步: 装上执行器盖子并拧紧。
OMAL电动执行器附件：

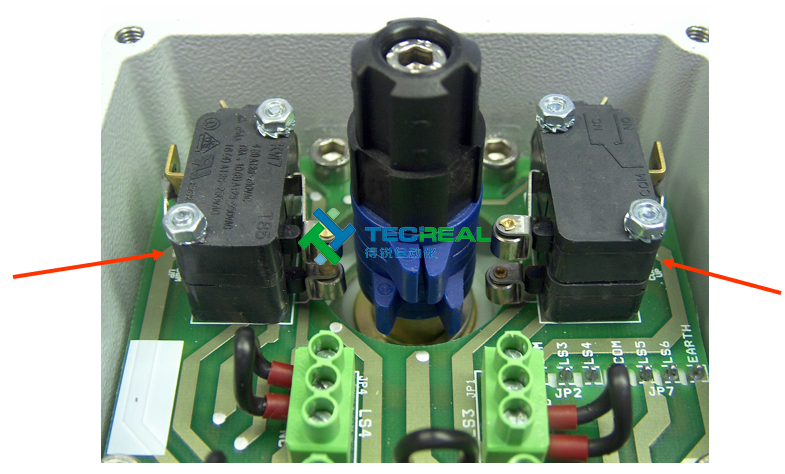

1.辅助限位开关
- 提供4个辅助电机
-凸轮的调节和标准执行器的限位开关的调整过程一样
-可以选择一个连一个得 NC – NA连接

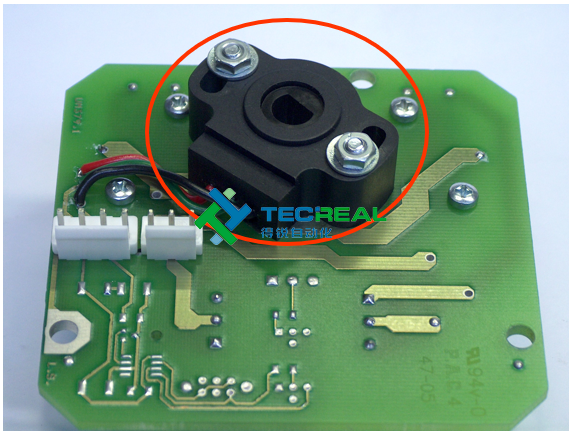

2.定位器
-最大电位计：KΩ 13,5 Vdc 1 W
- 间隙补偿弹簧
- 线性: ± 2 %
- MEASURES REPRODUCIBILITY重复性措施: ± 0,2 %
-工作温度范围: from –40°C to + 80°C
-工作寿命: 5.000.000 循环
-2个额外的NA – NC限位定位器
3.定位器4-20mA
-被动的回路系统：需要外部电源
-适用电压: 12 - 32 Vdc
- 和定位系统相同的传感器
-工作温度: from – 25°C to + 80°C
- 2个额外的机电限位开关NC – NA

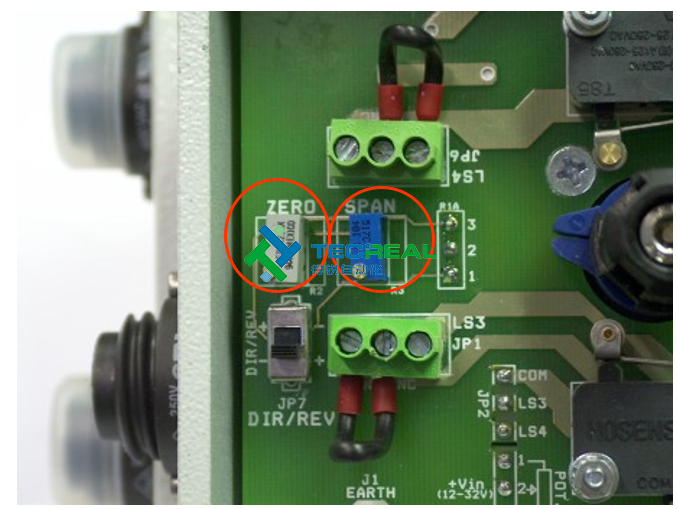

4.调制控制电路
参考信号: 4 – 20 mA
位置传输信号: 4 – 20 mA
微处理系统
12 bit (2048 POINTS) 电位计线性化
指示精确度高于0,2 %
ACCURACY ADJUSTABLE FROM 1/50 TO 1/400 OF THE STROKE IN 8 POSITIONS精确度可调，

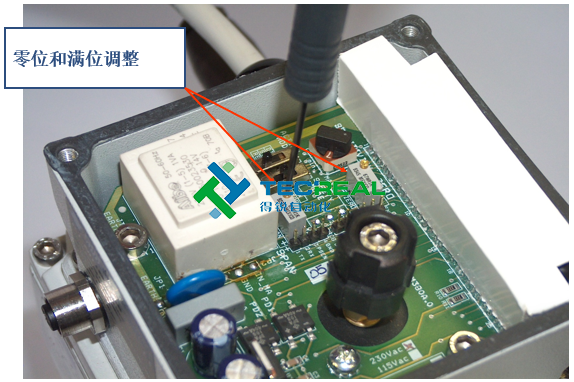

从0可调最高达+ 30°
SPAN ADJUSTABLE UP TO – 30°跨度可调最大达
信号: 3,2 mA - 21 mA
比较仪精度高于0,2 %

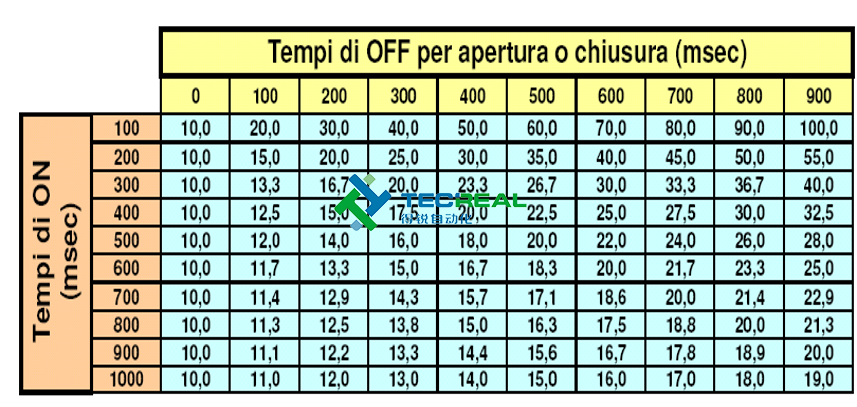

5.速度控制
- 顺时针和逆时针方向皆可调
- 基础脉冲系统: 暂停/工作 循环
- 无需额外连接
- 微处理系统
- 操作时间最多会超过1分钟
