本次给大家详细介绍的是意大利OMAL公司的重型气动执行器，双动型最大为4000-16000Nm，单动型最大为4000-12000Nm。

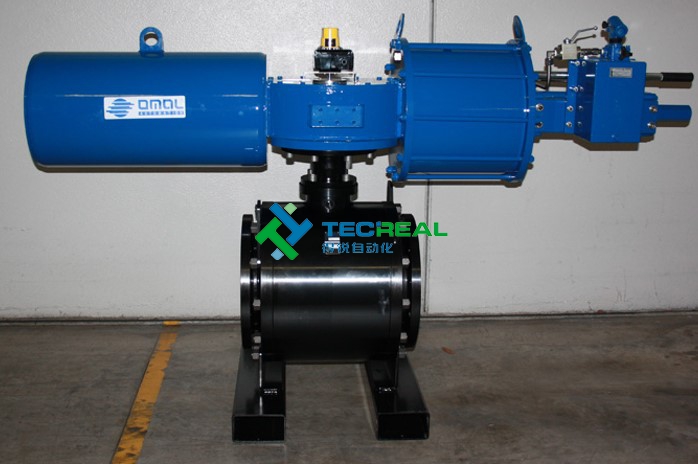

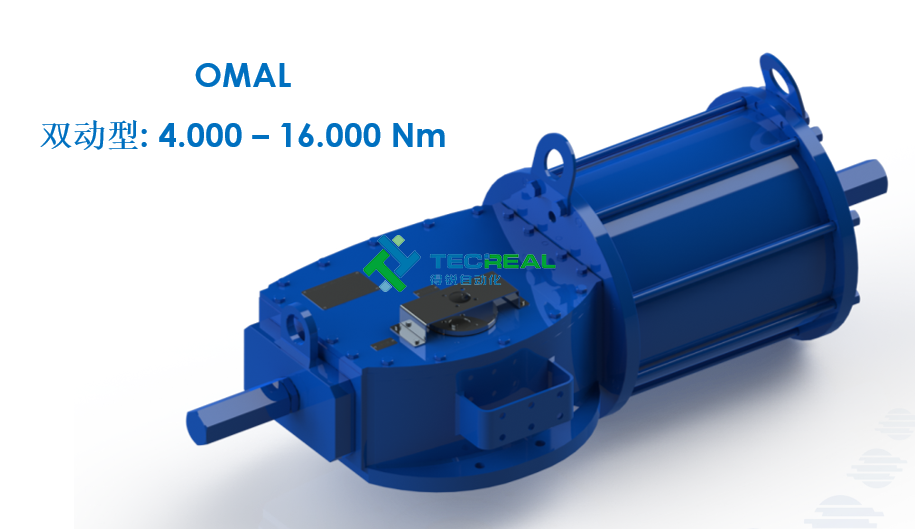

OMAL双动型重型气动执行器
这种执行机构,拨叉是位于中央机构控制活塞运动,但与气缸活塞是分开的,...
本次给大家详细介绍的是意大利OMAL公司的重型气动执行器，双动型最大为4000-16000Nm，单动型最大为4000-12000Nm。
OMAL双动型重型气动执行器

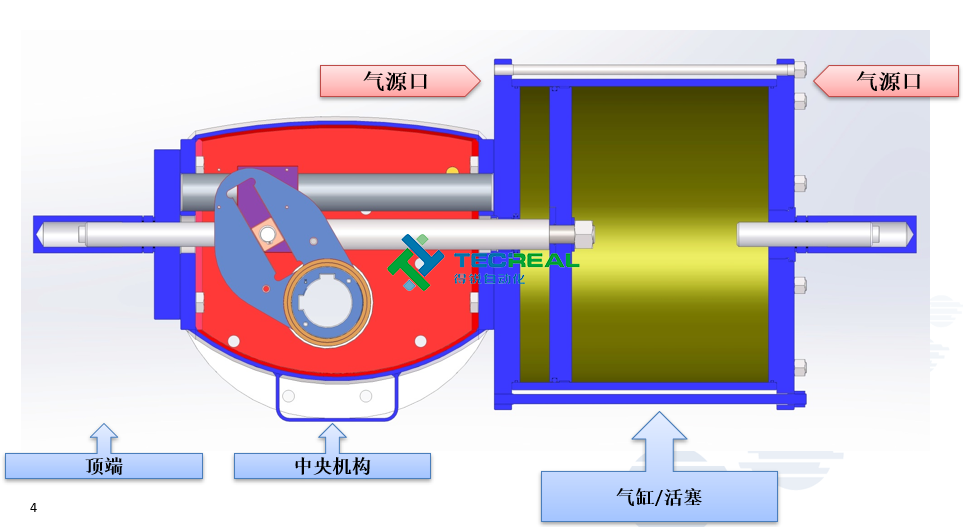

这种执行机构,拨叉是位于中央机构控制活塞运动,但与气缸活塞是分开的,这就解决了很多的密封问题,并且允许使用各种气体或是液体控制,而不是只有空气作为气源.例如:水,气体甲烷等。

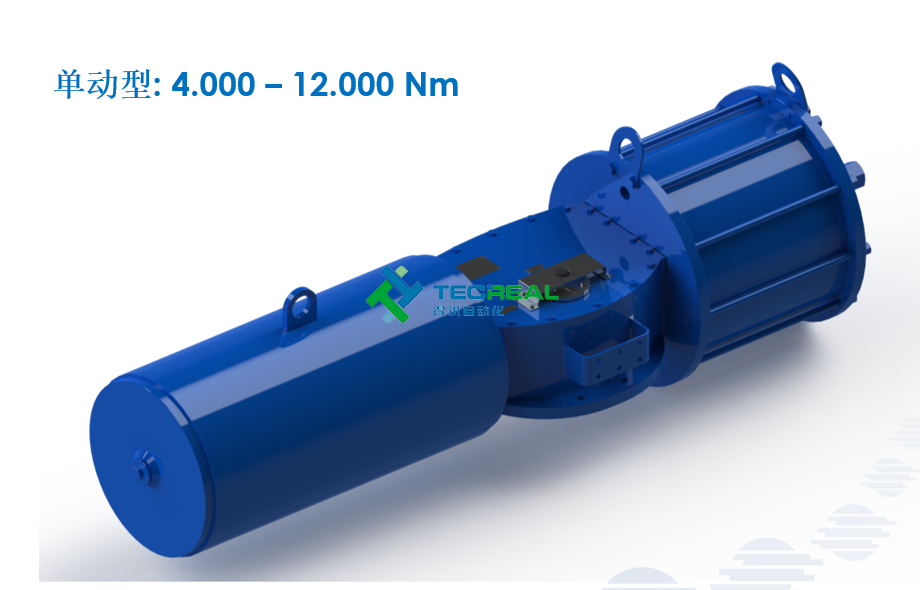

OMAL单动型重型气动执行器

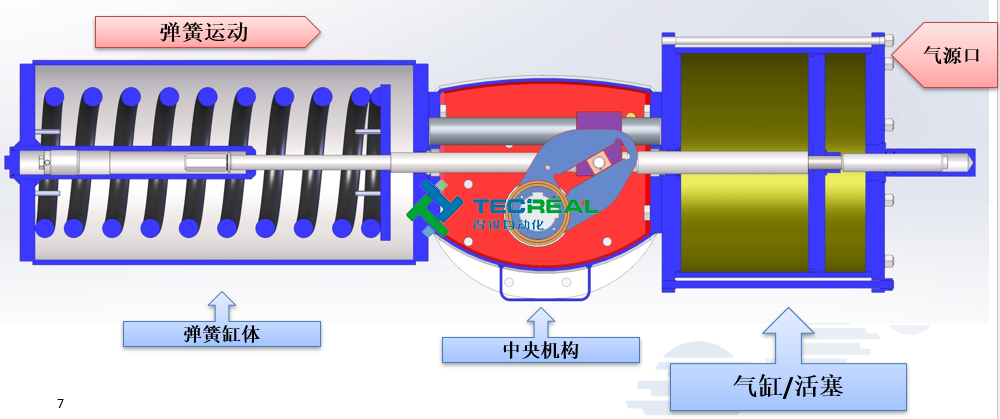

与双动型工作原理相同，只是增加了弹簧

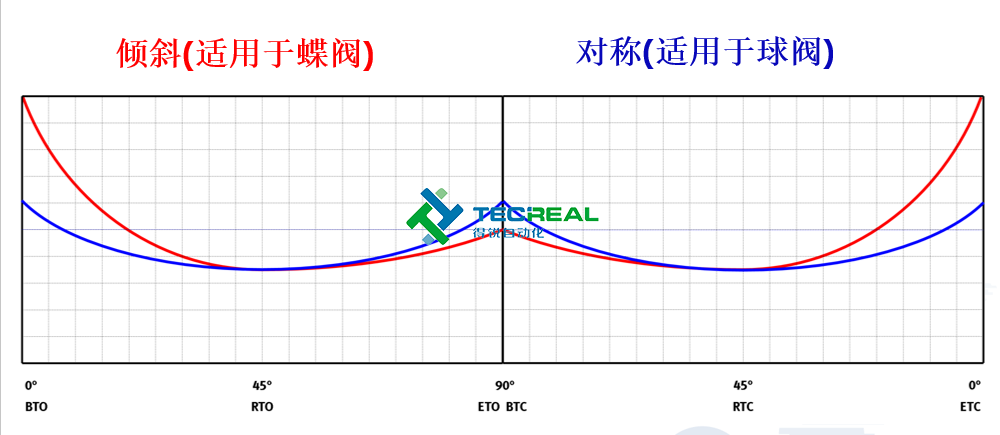

具有两种类型的扭矩特性
倾斜：适用于蝶阀
-非常高的启动扭矩 (BTO &, ETC)
-较低的运行扭矩 (RTO & RTC)
对称：适用于球阀和旋塞阀
-更加平衡的曲线, BTO-ETO-BTC-ETC 的值相同
双动执行器两种类型的扭转曲线对比
单动执行器两种类型的扭矩曲线对比
OMAL重型执行器的主要特点

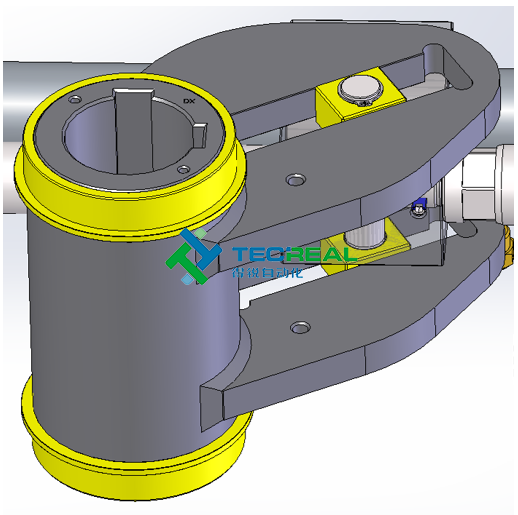

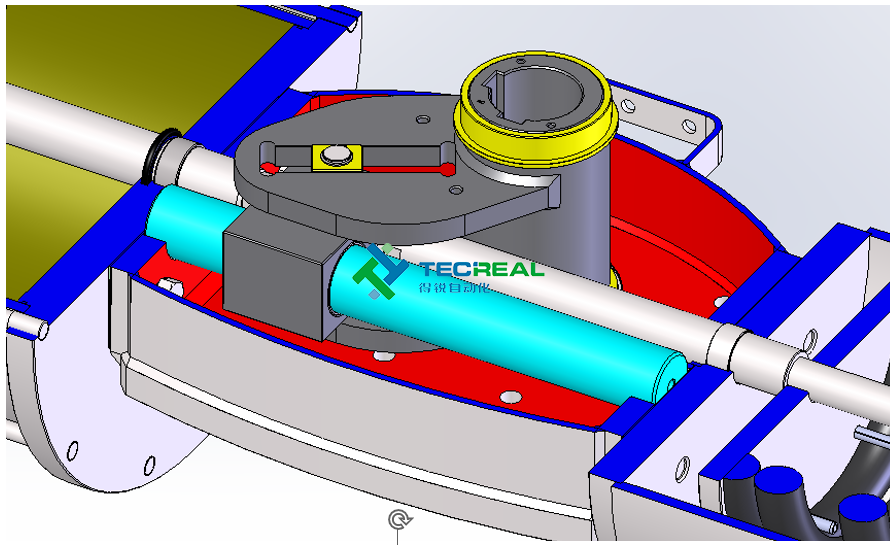

1.强壮的拨叉结构,允许更高的扭矩,适用于角行程动作的阀门。

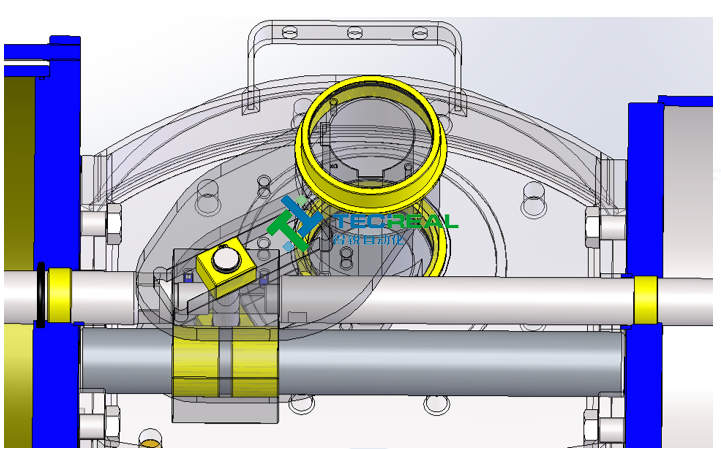

2.青铜衬套(黄色)确保运行平稳,降低摩擦,减少磨损,增加使用寿命。
3.导杆(浅蓝色)材质为钢(42Cr Mo4) 能够承受高的侧向力,确保足够对活塞杆的承受力。此外,导杆表面镀铬,以确保最大程度的防腐蚀性,减少与滑块相互运动的摩擦阻力。
4.活塞的密封由一个合适的O型圈及一个材质为PTFE+石墨的动态密封环,减少了活塞与气缸内表面的摩擦,并用允许安装后的免润滑及免维护。

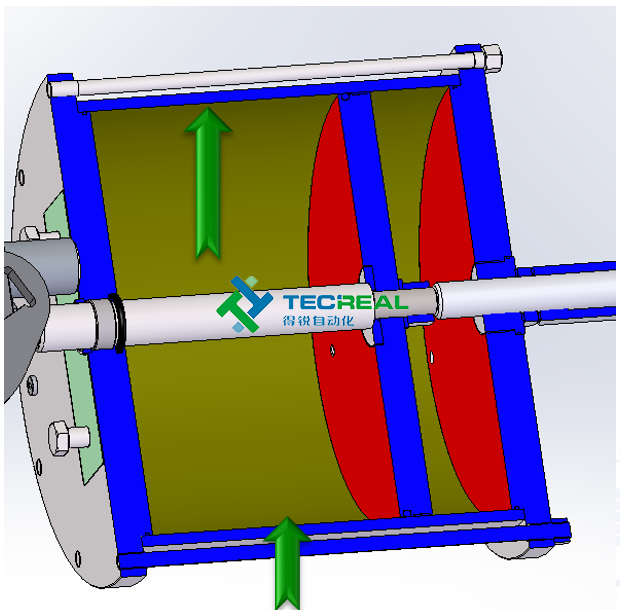

5.气缸内表面的镍涂层,提供了最大的可靠性及防腐蚀性。

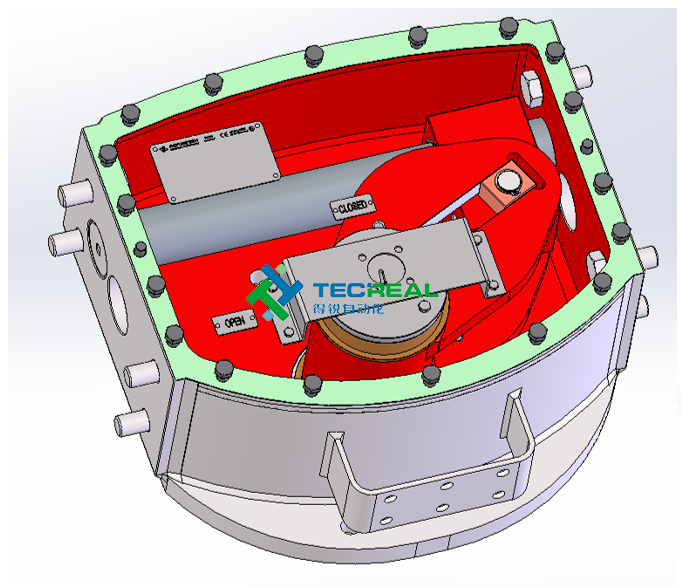

6.缸体内表面及拨叉(红色部分)具有防腐蚀作用。中央机构的防护等级为IP67，中央机构的上盖允许在执行器不从阀门处拆卸的情况下打开,进行检查及维护。
7.标准的执行器表面有三层涂层： 镀锌、 环氧树脂、 聚氨脂。涂层总厚度为225微米,保护执行器不受大气及多种化学元素,盐雾和石油产品的腐蚀。

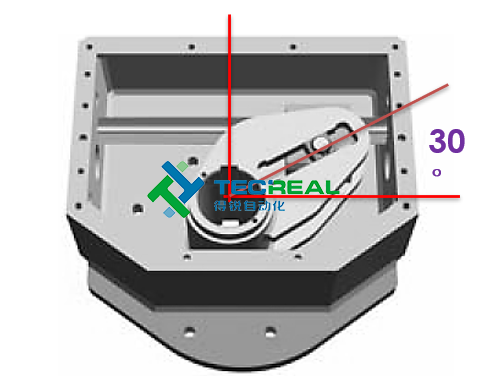

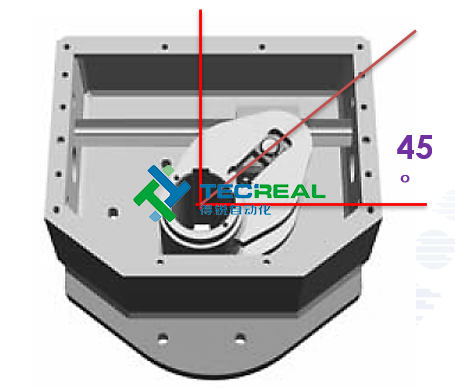

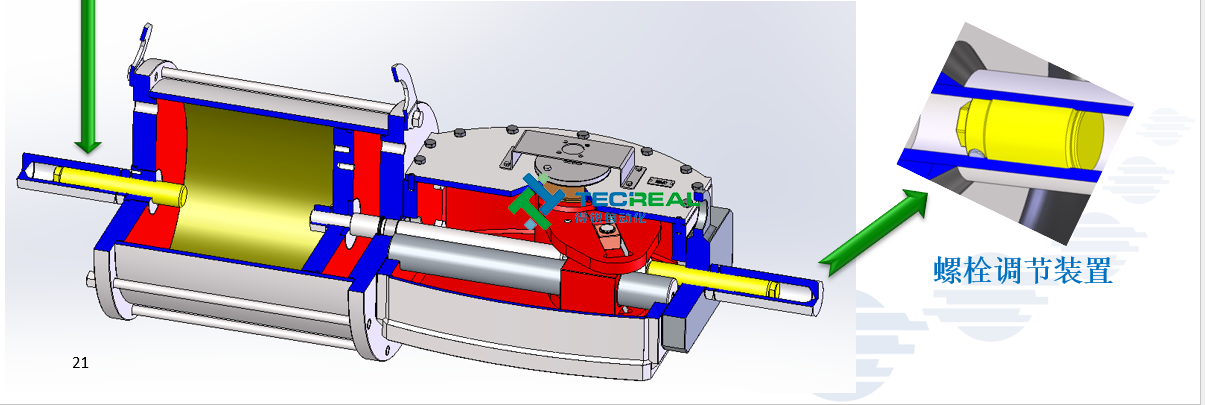

8.总的运行角度 100 ° (-5 ° +95 °)，调节螺栓可在执行器打开或关闭的位置上进行± 5 °的调节,而且不管是双作用还是单作用,调节螺栓都有保护帽,确保功能的完整性。
9.可安装控制板：与阀门连接符合 ISO 5211 (F20, F30)，开/关指示器，附件安装符合VDI/VDE 3845 (NAMUR)。
其他参数
气源压力: 3 至 12 bar.
介质: 空气, 氮气 或其它惰性气体.
输出扭矩: 16.000 Nm (双动), 12.000 Nm (单动)
标准工作温度: -20 ° C +80 ° C
高温型: -20 ° C +160 ° C, (可提供)
低温型: -40 ° C + 80 ° C, (可提供)
使用寿命依据 EN15714-3
8.000 Nm 最低使用寿命为100,000次
8.000 至 32.000 Nm最低使用寿命为25,000次
其它标准:
ISO/FDIS 12490: 适用于石油和天然气行业. 管道阀门的气动执行器及附件的机械完整性及等级
EN15714-3: 工业阀门 – 执行器 - Part 3:用于工业阀门的角行程气动执行器的基本要求
