BETTIS贝蒂斯齿轮齿条式气动执行器

1. OMAL品牌

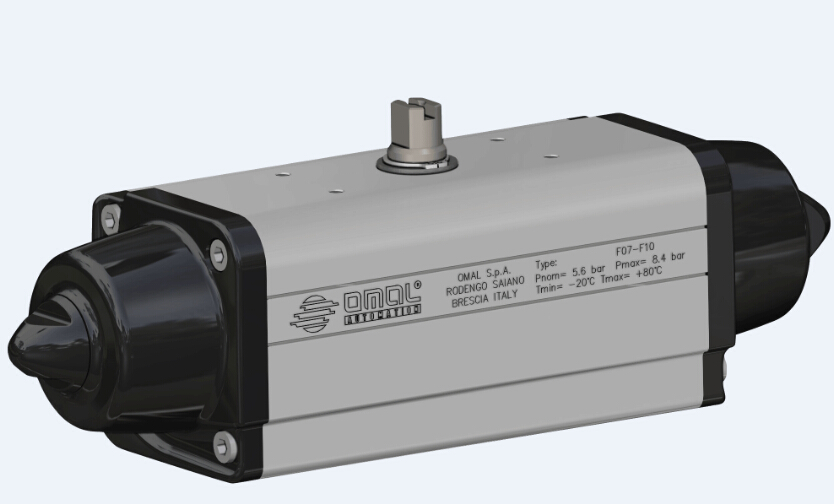

OMAL（欧玛尔）,世界首台“单气缸双活塞-变扭矩拨叉式”气动执行器生产者，成立于1981年，欧洲最大的拨叉式气动执行器制造商之一。技术理念领先。

2. 结构

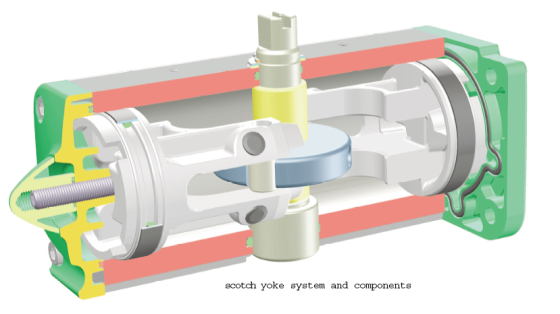

OMAL（欧玛尔）

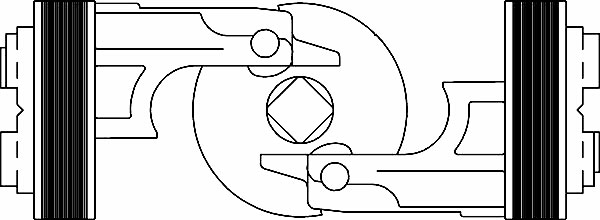

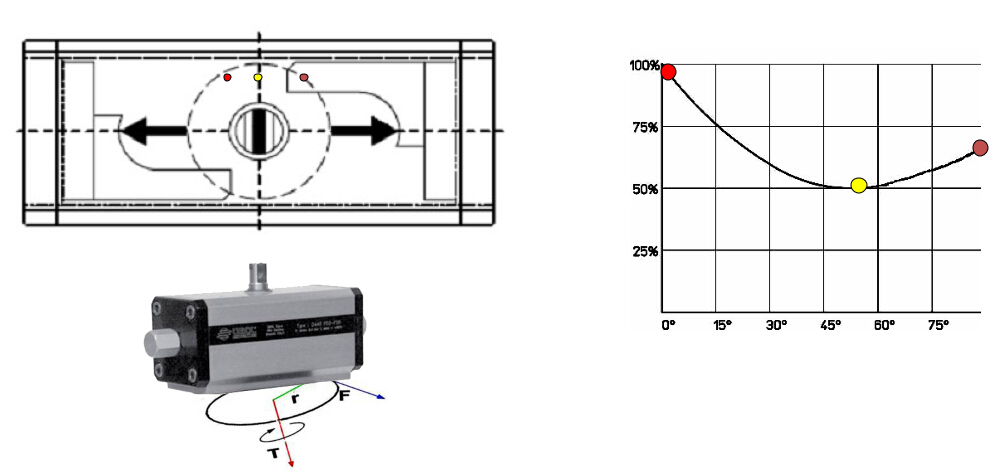

拨叉式结构的优势：

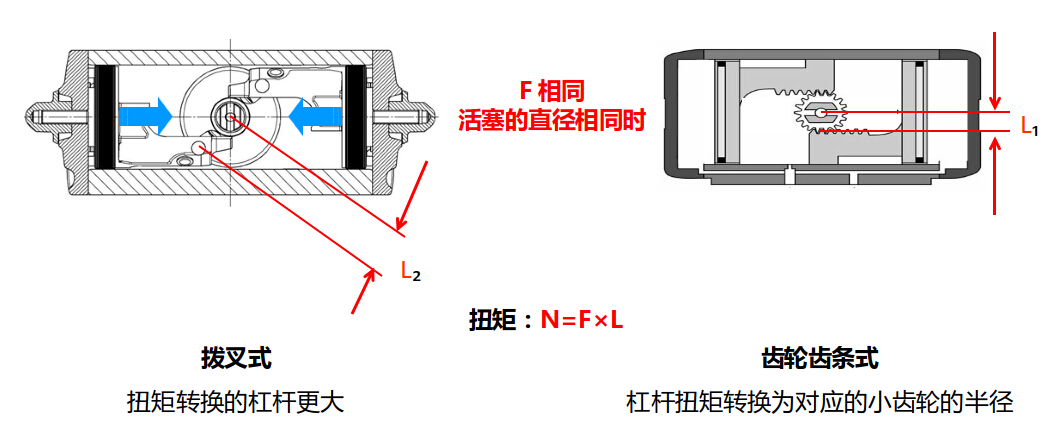

能产生更大的扭矩，且扭矩输出随角度的变化而变化，符合阀门启闭时扭矩变化的规律。运动过程中，拨叉盘和转动销为滚动摩擦，摩擦阻力小。

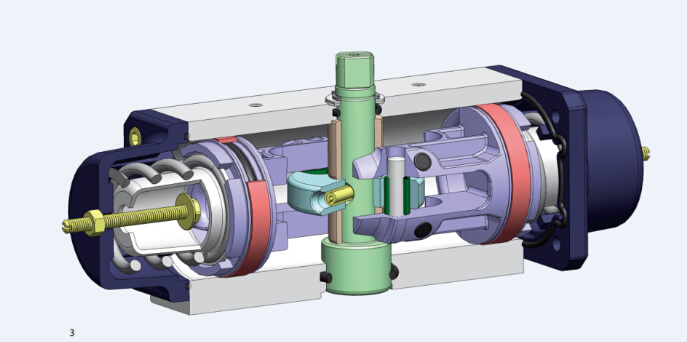

BETTIS（贝蒂斯）

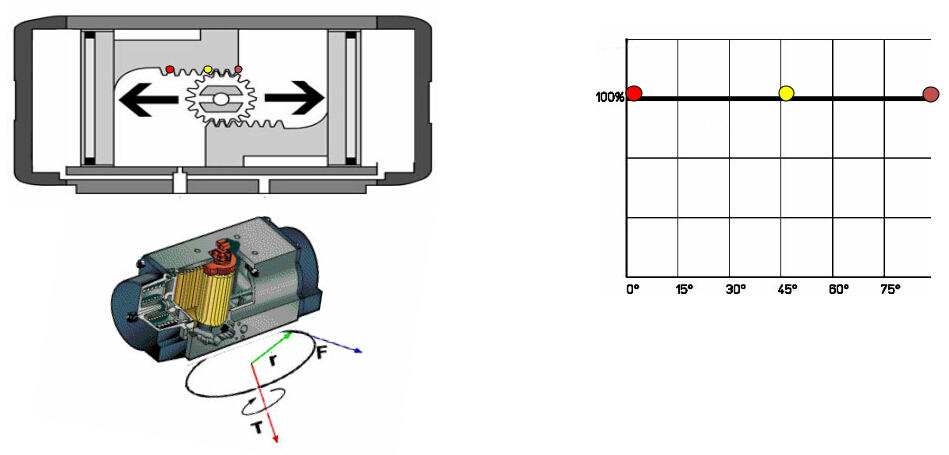

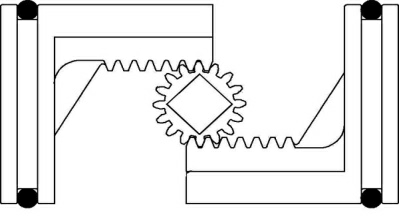

齿轮齿条式的缺点：

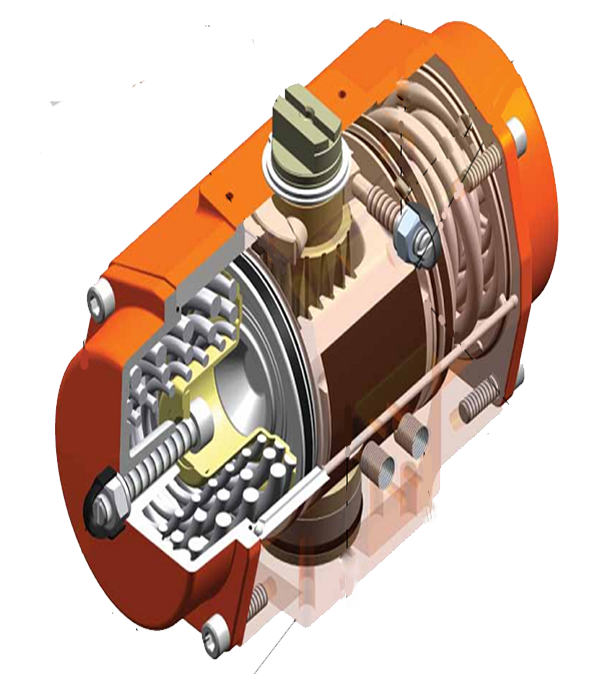

弹簧复位型

3. 活塞密封

OMAL（欧玛尔）

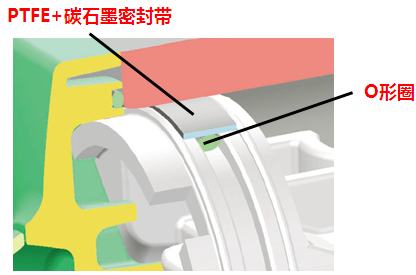

PTFE+碳石墨密封带优势：

OMAL独特的PTFE（特氟隆）填充碳石墨密封带,可以减少活塞与缸体的摩擦，同时能防止气缸长时间不动时密封与缸体相粘结。

BETTIS（贝蒂斯）

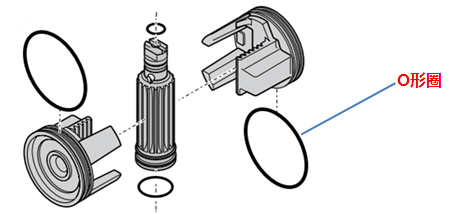

O形圈密封的缺点：

注：O形圈位于密封带下面起到支撑密封带的作用，保证密封的密封性能。

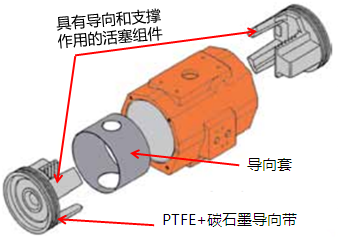

注：BETTIS也有PTFE+碳石墨导向带设计，但该导向带不起密封作用，仅能起到活塞导向的作用，真正起活塞密封作用是O形圈。

4. 导向装置

OMAL（欧玛尔）

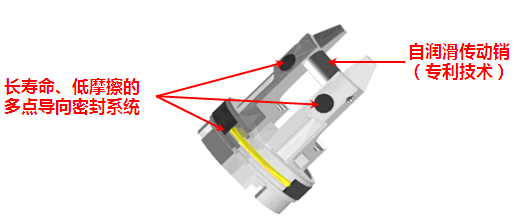

多点导向密封系统的优势：

多个导向点，使活塞的运行更平稳，磨损更小，密封性能更好。

BETTIS（贝蒂斯）

 5. 弹簧装置

OMAL（欧玛尔）

单根弹簧的弹簧复位装置，优势：独特的设计，在装配时弹簧不会弹出，安装更换方便，弹簧对端盖及活塞的损害少。

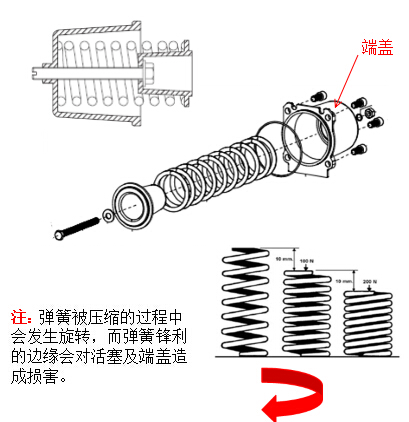

BETTIS（贝蒂斯）

6. 选型

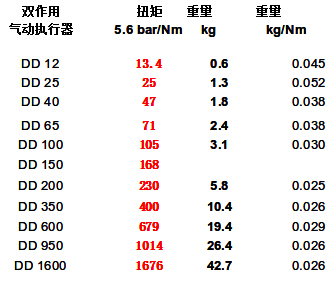

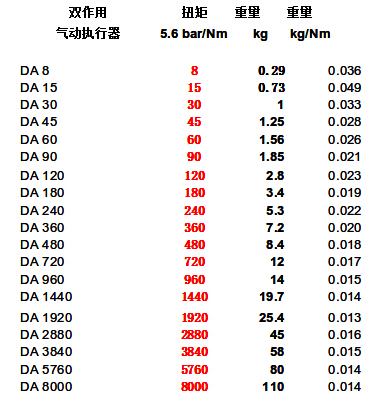

以双作用气动执行器为例（气源压力5.6bar时的数据表）

OMAL（欧玛尔）

能提供19个型号，扭矩从8Nm~8000Nm的双作用执行器。扭矩范围更广，可选空间更大。执行器的重量比BETTIS轻35%

BETTIS（贝蒂斯）

                   Ø 重量/Nm = 0.022 kg

Ø 重量/Nm = 0.034 kg
