气动梭阀的出现解决了很多精密设备自控阀门的难题——空间小。在很多空分设备,如制氧机、制氮机机上,气动梭阀的出现替代了传统角座阀的功能。

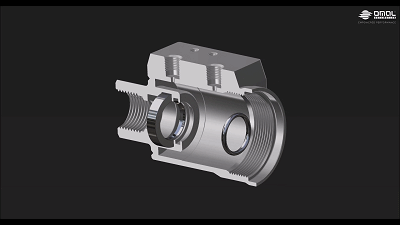

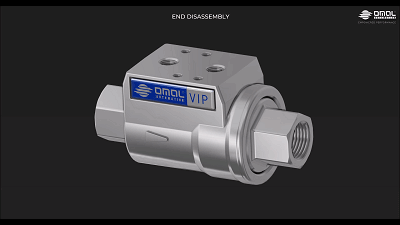

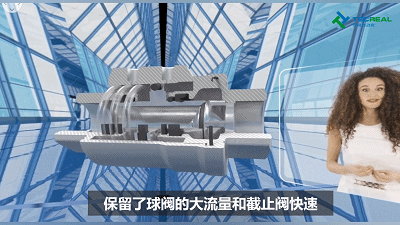

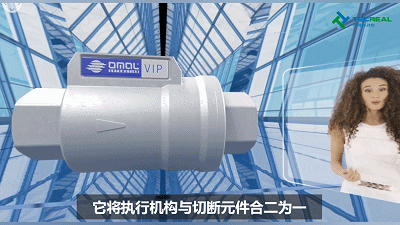

气动梭阀是意大利OMAL的独家专利产品,荣获欧洲工业设计金奖,全名:VIP气动梭阀。它将执行器机构与切断机构合二为一,将两者巧妙的融为一体。因此气动梭阀的结构十分的紧凑。比一般自控球阀小大约60%。

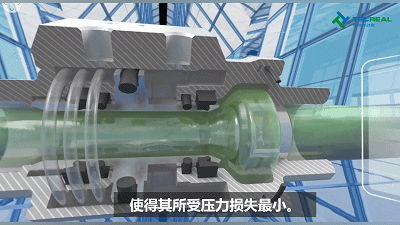

因此,对客户企业来说,与工厂相关的成本也要低很多。此外,VIP气动梭阀将内部流体动力学进行了优化,使得其所受压力损失最小。

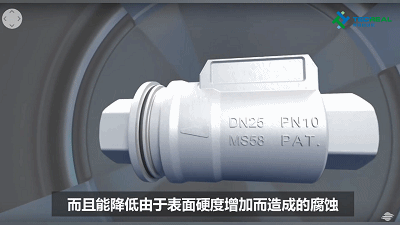

OMAL气动梭阀元件与双密封件加上O形圈之间的摩擦最大限度地减少,从而大大减低磨损,经过化学镀镍处理的活塞,不仅能更好的抵抗腐蚀剂的腐蚀,而且能降低由于表面硬度增加而造成的腐蚀。各种密封件还可以最大限度地与不同类型的流体相容。

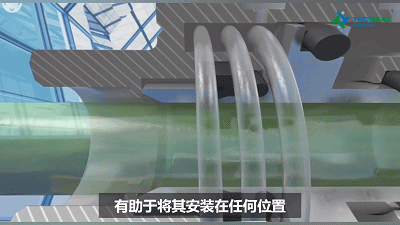

最后,没有外部活动部件的设计,有助于将其安装在任何位置,大大降低了发生事故的风险。
与单作用执行机构的自控阀门相比,由于VIP气动梭阀体积很小,VIP可以节省80%的供气消耗。因此压缩机符合降低,或者可以使用较小尺寸的压缩机,从而节省大量的经济成本。
VIP气动梭阀经过PED和(根据要求)ATEX认证。因此,它完全符合压力装置的欧洲安全标准,并且可以在存在潜在爆炸性环境下安装。

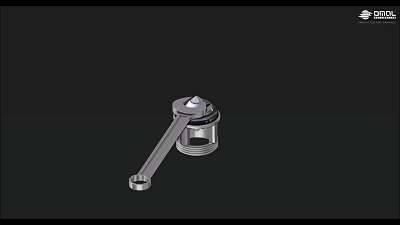

注意:内部弹簧加载

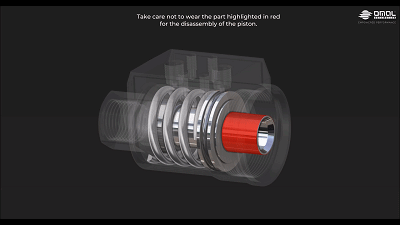

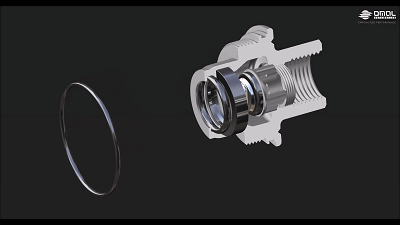

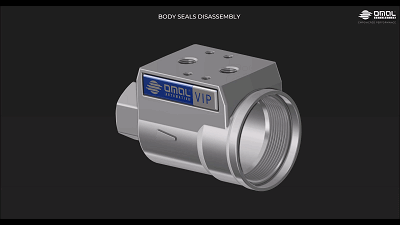

拆卸活塞时注意不要磨损红色突出显示的零件。

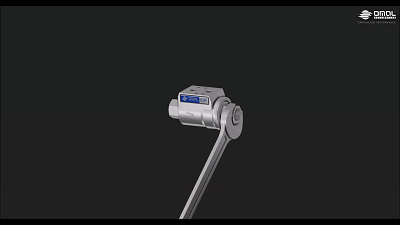

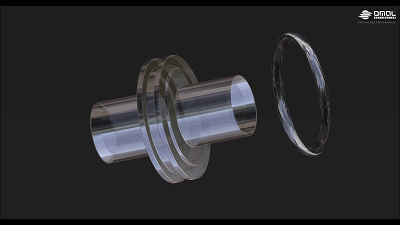

拆卸这些部件时,注意不要使用任何金属工具。
拆卸活塞时注意不要磨损红色突出显示的零件。

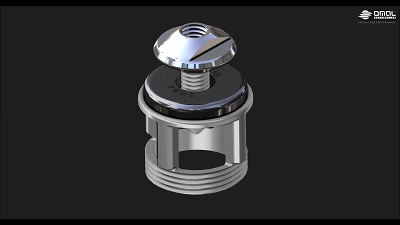

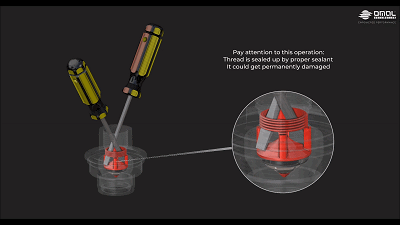

注意此操作:螺纹用适当的密封胶密封,可能会永久损坏。
注意此操作:在螺纹上涂抹Loctite 648或类似物。
如有不明之处,请联系我们。
