【得锐课堂】第二期：SUBITOP限位开关盒能否代替阀门定位器？
作者： SUBITOP速拓普发表时间：2019-11-12 11:47:00浏览量：2081【小中大】
“SUBITOP限位开关盒在大部分工况下能否取代阀门定位器？”
艾瑞巴蒂！大家好
上一期我们讲了VIP梭阀
不知道对梭阀的结构原理有没有一定的了解
话不多说，本期的话题是
“SUBITOP限位开关盒在大部分工况下能否取代阀门定位器？”
讨论这个话题之前，先普及一下两者的知识
阀门定位器是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。
SUBITOP限位开关盒是自动控制系统中检测阀门状态一种现场仪表，用以将阀门的开启、关闭、半开位置以开关量的信号输出，被程控器接收或计算机寻访采样，确认后执行下一步程序。该产品也可以作为自控系统中重要的阀门连锁保护及远程报警指示之用。
根据上面的介绍，阀门定位器可以任意调节阀门位置，而SUBITOP限位开关盒可以将阀门位置调到开、关、半开位置。
那么SUBITOP限位开关盒可以在大部分工况上取代定位器吗？针对这个问题，我们做一个实验证明一下：
实验说明：

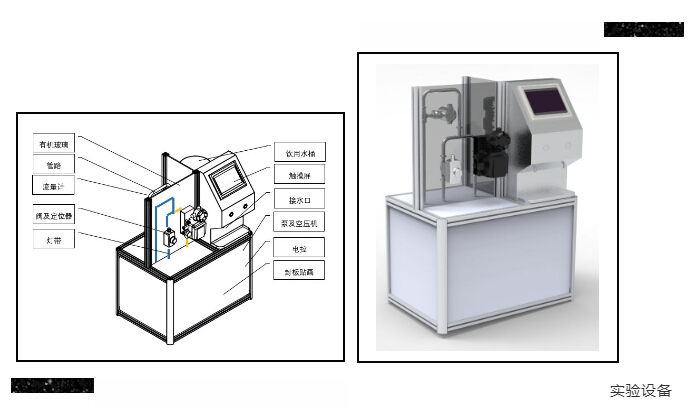

我们同时采用一组带SUBITOP限位开关盒的气动101型球阀，和一组带气电定位器的气动101型球阀来控制水的流量，并由PLC控制工作流程，用AD模块收集传号器数据，PLC系统采用触摸屏作为人机界面，动画显示系统各部动作，以及系统参数、设置数据等。
实验过程：
第一组实验：

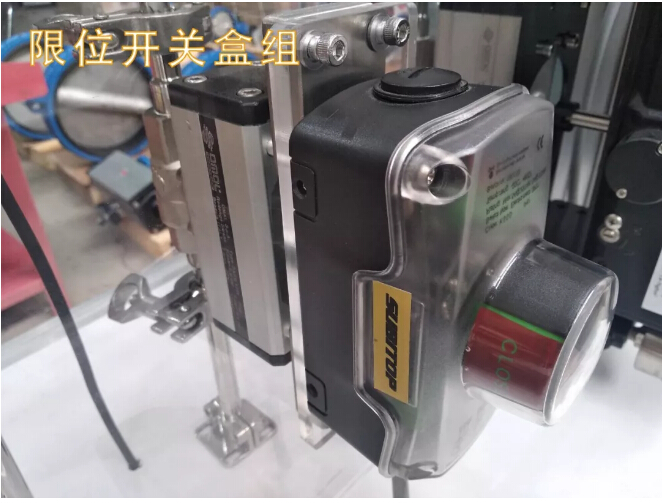

我们首先测试装SUBITOP限位开关盒的一组气动阀门。在PLC控制系统上设置取水量200ml，对DN20的101球阀配DA015401S气动执行器及SUBITOP开关盒控制，进行取水定量过程控制。

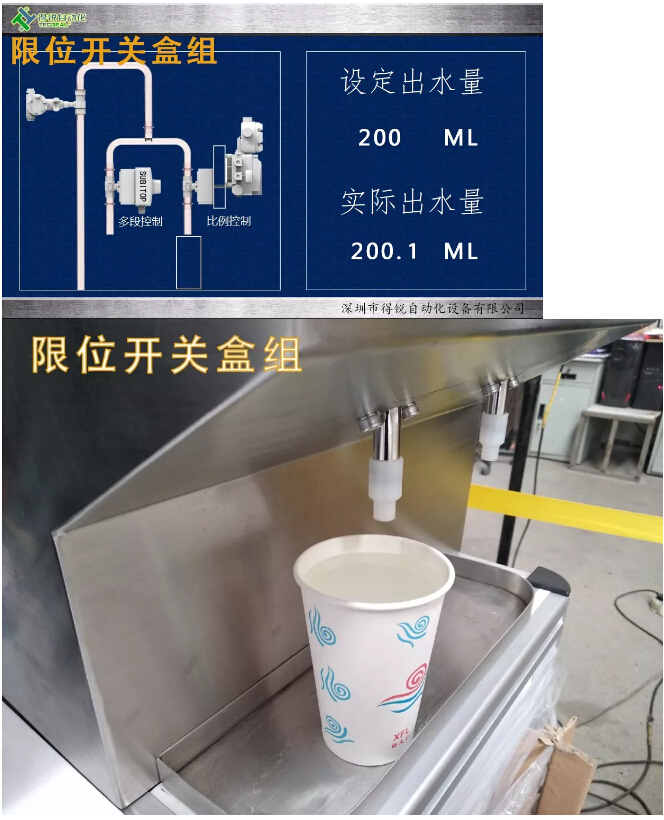

在设定取水量前80%段采用阀门全开，以较快的流速取水，剩下的20%取水量采用阀门半开的方式，控制取水量，当触摸屏界面上实际出水量达到200.1ml的时候，阀门全关，此时管道下面放置的容量为200ml的水杯刚好装满。
可以证明，装有限位开关盒的气动阀可以做到定量取水，达到了轻型调节阀的效果。
第二组实验：

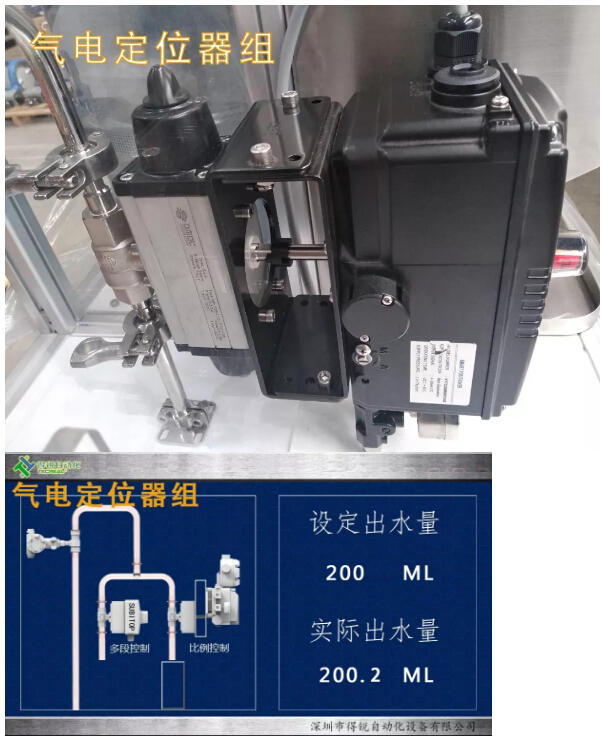

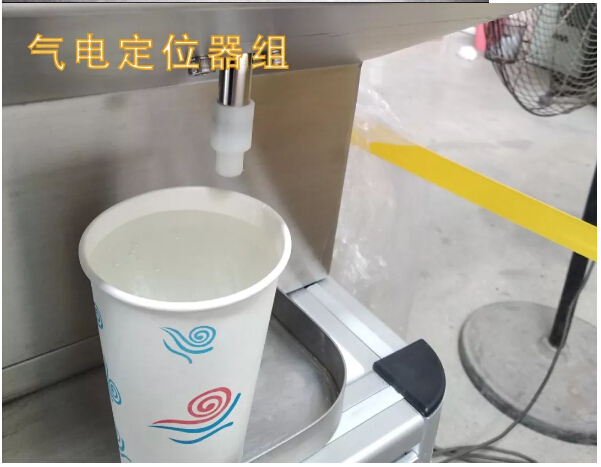

然后我们再来看一下装有气电定位器的这组阀，在触摸屏上设置相同的取水量。同样采用DN20的101球阀配DA015401S气动执行器、定位器控制，根据流量计反馈的信号，进行过程变量取水，结果同样当系统显示200.2ml的时候，水杯刚好装满。
实验结论：
通过实验我们可以发现，限位开关盒那组属于三段式精灌，而定位器那组是比例调节式精灌，从结果来看，都能达到精准流量控制的效果！所以SUBITOP品牌的限位开关盒可以替代气电定位器，从而来对阀门进行精准控制。
但，不是所有工况都能替代的，在大多数工况下，阀门不需要任意角度调节的情况下可以用SUBITOP限位开关盒。
那么，用SUBITOP限位开关盒去代替气电定位器有什么优势？
1.从用途上来说，装有SUBITOP限位开关盒的自控阀可以做为截止阀使用，而装定位器的阀门不可以，原因是前者可以阀门关死，而后者一旦信号传递出现错误则阀门关不死；
2.从经济上来说，气电定位器的价格是SUBITOP限位开关盒的4倍左右；
3.从安装上来说，SUBITOP限位开关盒体积小，便于安装，而定位器体积较大，在狭小空间内安装不便。
体积大小对比
So......装一个SUBITOP品牌的限位开关盒，就相当于将开关阀变身为轻型调节阀，性价比还非常高，权衡利弊吧！
关于SUBITOP限位开关盒
SUBITOP速拓普限位开关盒是深圳市得锐自动化设备有限公司研发的新一代紧凑型限可视限位开关盒。具有结构紧凑，性能卓越；弹簧预紧，便于调节；集成电路板，安全可靠等特点。
