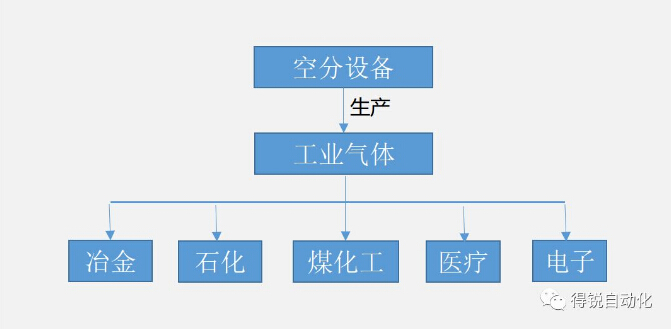

空分设备是国家重大装置之一，其能够分离生产出多种工业气体，广泛应用于机械、冶金、石化、新型煤化工、建材、航天与医疗等各个重要的国民经济领域。

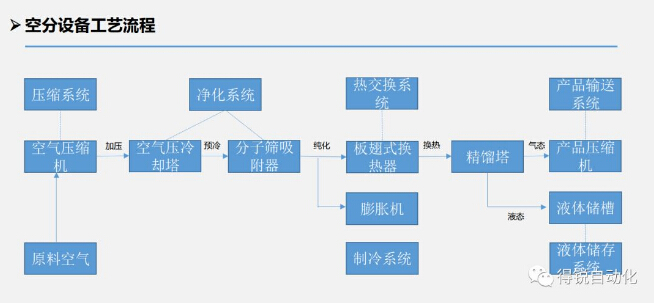

空分设备是以空气为原料，通过压缩循环、深度冷冻的方法将空气变为液态，再经过精馏从中分离生产出氧气、氮气及氧气等工业气体的气体分离设备。

空分设备主要由压缩系统、净化系统、制冷系统、热交换系统、精馏系统、产品输送系统、液体贮存系统和控制系统构成。此外，由于气体易燃易爆的特性，对密封件质量提出了更高的要求。

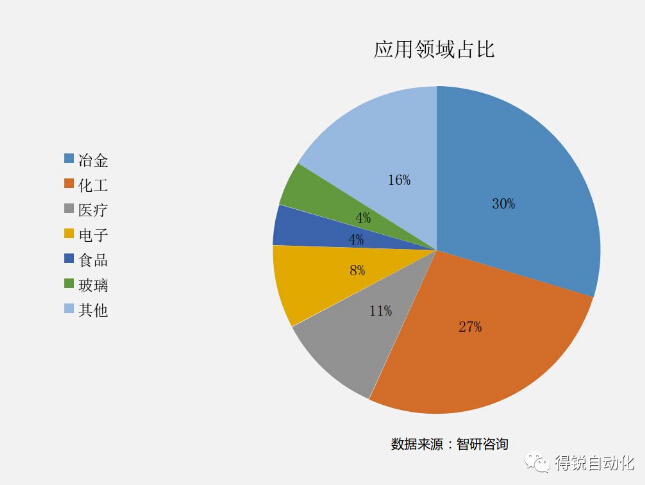

目前，  空分设备应用领域主要为冶金、化工与医疗行业，其中冶金和化工两大领域对其生产的工业气体的需求占比约为60%。医疗占比约为11%左右。

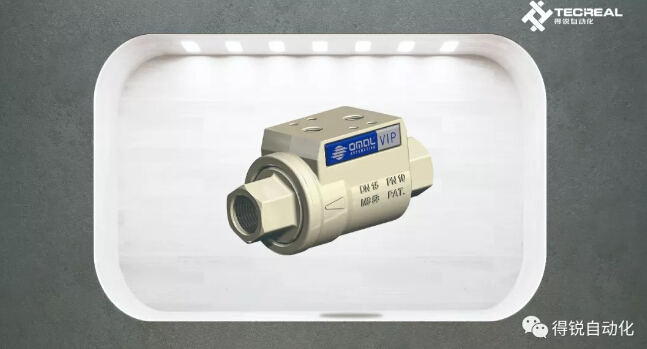

那么在空分设备中会用到哪些阀门呢？比如用在水管路和蒸汽管路的手动切断管路上的闸阀、膨胀机进口的紧急切断的高性能蝶阀、液空去精氩塔冷凝器中的低温蝶阀、还有用于口径较小的常温部分水管路排放及气管路的加温气与密封气场合的球阀等。本文主要是讲述OMAL气动梭阀在医用制氧机上的应用。

一、梭阀在医疗制氧机上的作用

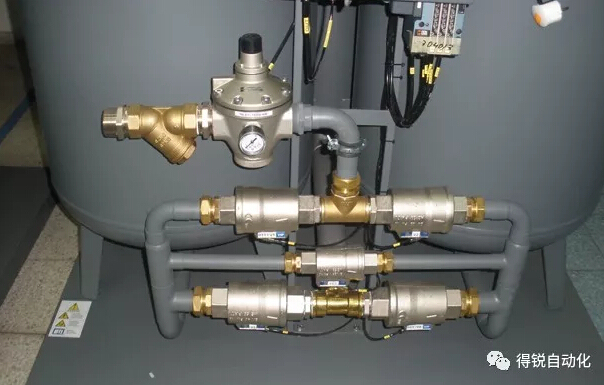

梭阀处于储氧罐和分子筛罐之间，是产品氧进入储氧罐的唯一通路，要求其中一侧向储氧罐中注入气体时另一侧处于封闭状态。梭阀质量的优劣，直接影响产品气的纯度。如果梭阀不良，造成的直接结果是氧浓度不良，有时氧浓度缓慢下降很有隐蔽性,不利于产品质量的检查和控制。

二、梭阀在医疗制氧机上的工作流程

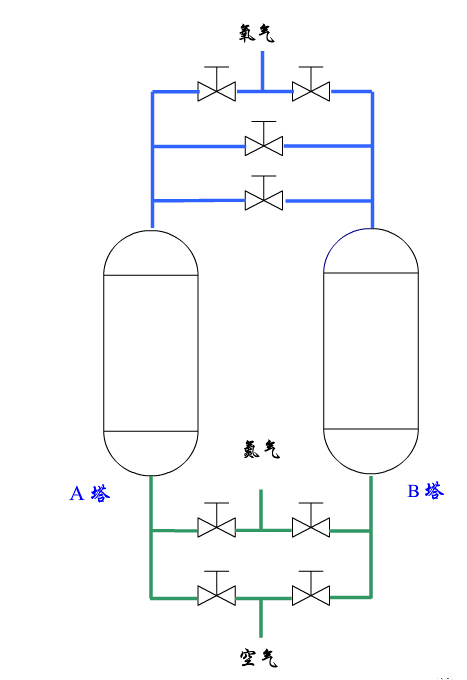

空气经空压机压缩后，经过初过滤、除油、冷冻干燥后，在冷千机中去除大部分水分。干燥空气进入空气储罐，经过空气进气阀进入A吸附塔，A塔压力升高，压缩空气中的氮分子被沸石分子筛吸附，未吸附的氧气穿过吸附床，经过A塔氧气产气阀进入氧气缓冲罐，这个过程称之为吸附，持续时间为几十秒。

A塔吸附过程结束后，A吸附塔与B吸附塔通过均压阀连通，使两塔压力达到均衡，这个过程称之为均压，持续时间为几十秒。均压结束后，压缩空气经过空气进气阀进入B吸附塔，压缩空气中的氮分子被沸石分子筛吸附，富集的氧气经过B塔氧气产气阀进入氧气缓冲罐，持续时间为几十秒。同时A吸附塔中沸石分子筛吸附的氧气通过A排气阀降压释放回大气当中，此过程称之为解吸。

反之A塔吸附时B塔同时也在解吸。为使分子筛中降压释放出的氮气完全排放到大气中，氧气通过一个常开的回吹阀吹扫正在解吸的吸附塔，把塔内的残留氮气吹出吸附塔。这个过程称之为回吹，它与解吸是同时进行的。

B吸附塔结束后，进入均压过程，再切换到A吸附塔过程，通过对上述过程控制连续不断自动循环进行下去。

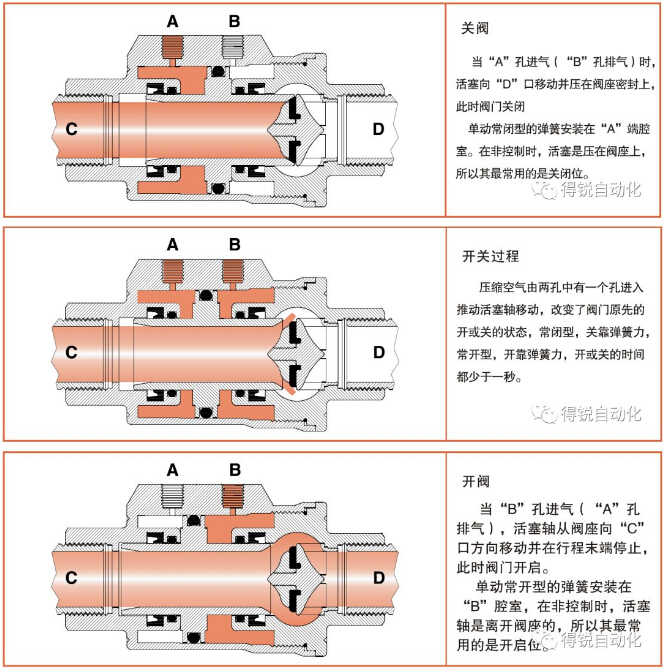

三、梭阀的工作原理

四、梭阀的优点

体积小、安装方便：执行机构与切断元件合二为一，阀芯同时也是执行机构的活塞，无任何外动元件，简单可靠，可任意方向安装。

速度快、  压损小：由于介质压力全部释放在阀座上，活塞轴的移动几乎不受介质阻力的干扰，所以阀门可快速开或关。经改进的阀内结构，使介质流态更好，压损更小。

耐真空：优良的密封性能，耐740mmHg(相对真空)。

耐粘度、寿命长：由于活塞轴几乎不承受介质阻力，所以磨损很小，大大延长阀门寿命，同时适用于粘度介质。

免维护，长寿命：内外表面镀镍，内表面防腐蚀处理，已预加润滑脂，  免维护。
