AM调节型电动执行器

应用环境

高度的稳定和工艺精良的传动装置使OMAL欧玛尔AE/AM系列电动执行器可在广泛环境下长年提供可靠服务。主要应用于角行程阀门的开关和调节控制,与国内自动化控制系统有极强的兼容性

>结构紧凑轻巧,可提供从10Nm到1960Nm的9种规格供选择
>壳体内外表面阳极硬氧化处理,外表面喷涂环氧树脂涂层,具有良好防腐蚀性能
>采用可换驱动轴套,方便加工和安装,有多种现场控制单元,可根据需要灵活配置双涡轮杆传动,提供良好的自锁性能
>具有外部可调机械限位,可提供开/关两位置的微调
>可实现外部可视位置指示、紧急手动操作、电机过热保护、过力矩保护

全国7*24小时服务电话::0755-3333-5656

立即下单采购在线联系客服

     技术参数

调节型电动执行器

工作转角:90°(最大100°)。

最大扭矩:从49至1960Nm。(参考附表)

工作电压:230V ac (±10%) 50/60 Hz 单相

输入信号:4~20 mA (1~5 Vac)。

输出信号:4~20 mA (1~5 Vdc,AM 20型号)。

分辨率:1/250 (在1/200 – 1/400间可调节) 。

调节范围:零/满位。

功能选择钮:正/反。

无输入信号时工作模式选择器:开-关-停

绝缘电阻: 100 MΩ / 500 Vdc

耐压: 1500 Vac / 1分钟

电机绝缘等级:E级

工作温度: 从-25°C至+55°C

防护等级: IP65,符合NEMA4.4X标准

阀门连接:从F05至F14 ISO5211

电机过热内部自动复位保护

限位开关配全行程可调凸轮

机械限位开关安全可调

位子指示器可视

配备手动操作手柄

螺丝紧固电线接头

专用电缆固定头

最大工作噪声: 73dB

    选项(订货时需声明)

电压:115Vac - 24Vac(*)

输入信号:4~12 mA (1~3 Vdc) - 12~20 mA (3~5 Vdc)

辅助限位开关
     扭矩限制器
     空间加热器
     驱动轴接头

手动轮(**)

* 仅限用于AM 50-AM 100型号

**  仅限用于AM 50-AM 100-AM 200型号

EA电动执行器


    性能参数表


 型号 am 20 am 50 am 100 am 200 am 400 am 500 am 1000 am 1500 am 2000
 扭矩 Nm 20 49 98 196 390 490 980 1470 1960
循环时间(50Hz)秒 15 15 30 15 30 15 30 45 60
 循环时间(50Hz)秒 12,5 12,5 25 12,5 25 12,5 25 38 50
 消耗电流 230V 50/60Hz   A 0,4/0,5 0,35/0,4 0,35/0,4 0,9/1 0,9/1 1,3/1,4 1,3/1,4 1,3/1,4 1,3/1,4
 消耗电流 150V 50/60Hz   A 0,8/0,9 0,6/0,7 0,6/0,7 1,9/2 1,9/2 2,5/2,6 2,5/2,6 2,5/2,6 2,5/2,6
 消耗电流 24V 50/60Hz   A ---- 1,7/1,8 1,7/1,8 ---- ---- ---- ---- ---- ----
OMAL电动执行器调解型

     所用材料表

1          缸体   铝
2    缸盖         铝
3  位子指示器  玻璃
4  电控装置盖    铝
5   接头汇总盒盖子       铝
6 固定电缆装置  锌合金
7  手柄接口   钢
8  外轴   锌合金(AM1500 - AM2000:钢)
9  安全限位      不锈钢
10  手柄接口护套    丁晴橡胶
11  手柄         不锈钢

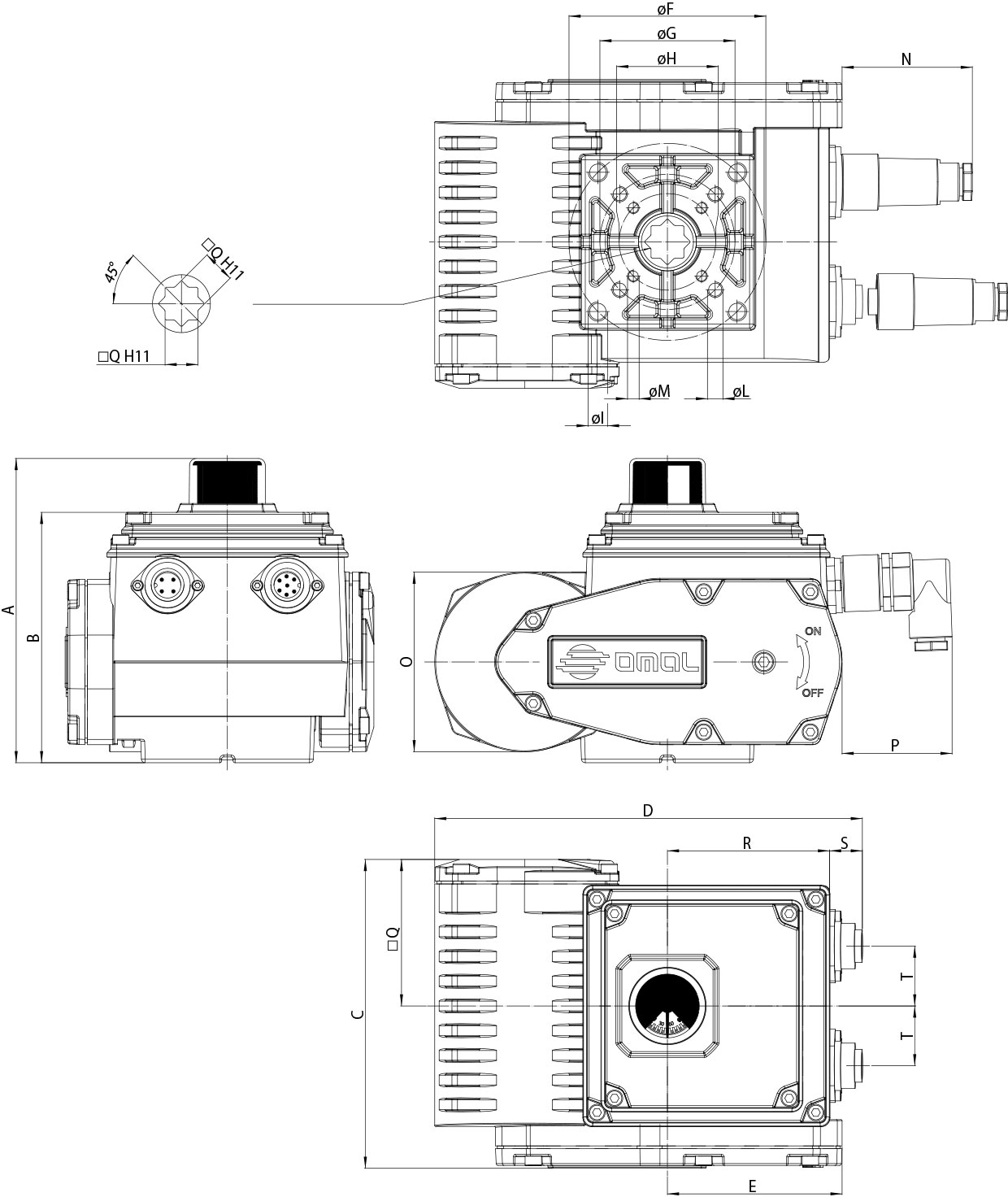

    尺寸表


 型号 AM 20 AM 50 AM 100 AM 200 AM 400 AM 500 AM 1000 AM 1500 AM2000
A MM. 165,8 207,5 207,5 256,5 256,5 381 381 381 381
B MM. 114,5 122,5 122,5 156,5 156,5 242 242 253,5 253,5
C MM. 119,5 163,5 163,5 185 185 234 234 234 234
D MM. 83,3 110 110 133,5 133,5 199,5 199,5 199,5 199,5
E MM. 51 54,5 54,5 62,5 62,5 105 105 105 105
F MM. ---- 28 28 36 36 56 56 56 56
G MM. ---- 6 6 8 8 10 10 10 10
H MM. ---- 16,5 16,5 21,3 21,3 31,3 31,3 31,3 31,3
I MM. 1 11,5 11,5 12 12 8 8 8 8
K MM. 16 29 29 34 34 54 54 54 54
L MM. 12 40,5 40,5 46 46 62 62 62 62
M MM. 26 35 35 40 40 65 65 65 65
P MM. 50-F05 70-F07 70-F07 102-F10 102-F10 125-F12* 125-F12* 140-F14 140-F14
Q MM. 36-F03 50-F05 50-F05 70-F07 70-F07 102-F10* 102-F10* ---- ----
R X 深度 MM. M6X12 M8X12 M8X12 M10X16 M10X16 M12X20* M12X20* M16X25 M16X25
S X  深度MM. M5X10 M6X10 M6X10 M8X13 M8X13 M10X20* M10X20* ---- ----
T MM. 80 98 98 135 135 160 160 160 160
U MM. 72 86 86 106 106 140 140 140 140
V MM. 40 44 44 44 44 ---- ---- ---- ----
重量 Kg. 3,1 4,5 4,5 8,7 8,7 22,8 22,8 22,8 22,8

* 按照要求提供连接法兰孔为M16x25 su 100 F14

    执行器规格与编号

调节型电动执行器AM系列连接口F05÷F14

 电压

AM 20

F03-F05

AM 50

F05-F07

AM 100

F05-F07

AM 200

F07-F10

AM 400

F07-F10

AM 500

F10-F12

AM 500

F14

AM 1000

F10-F12

AM 1000

F14

AM 1500

F14

AM 2000

F14

230V 50/60 Hz AM160002 AM160005 AM160010 AM160020 AM160040 AM160050 AM161050 AM160100 AM161100 am160150 am160200
115V 50/60 Hz AM150002 AM150005 AM150010 AM150020 AM150040 AM150050 AM151050 AM150100 AM151100 AM150150 AM150200
24V 50/60 Hz ---- AM120005 AM120010 ----- ----- ----- ----- ----- ----- ----- -----



    提供的电动执行器附件及相关的识别编号

 零部件名称 配置器
 2个限位开关 l2
 电位器 135 ohm p1
电位器 500 ohm p2
 电位器 1000 ohm p3
R/I 转换器 4÷20 mA ri
 速度控制器 sc
 关闭扭矩限制器       t1 - (t5  AM 500÷2000)
开启扭矩限制器  t2 - (t6  AM 500÷2000)
 抗冷凝装置          sh
 手动手轮 hw


     执行器供应的最大可选配置


  p(1-2-3) t1/t2  t5/t6 sh ri sc hw l2
am 20
am 50 ÷ am 200
am 400 ÷ am 2000



是=可提供此型号执行器的附件
否=不能提供此型号执行器的附件
注解:所有所需附件都须在订货时特别提出

调节型电动执行器AM系列

标准形式的交流电连接线路实例
