1.OMAL中线对夹软密封蝶阀

点击查详情

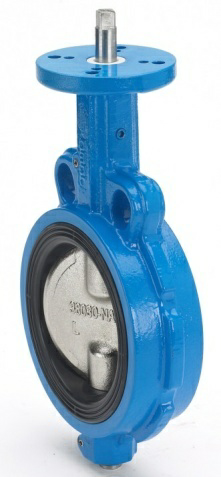

      OMAL手动蝶阀特有的骨架式衬套密封，坚固而不变形， PTFE轴衬套与阀板完美结合，以减少摩擦，密封性能更好、磨损更低、开闭阻力更小的两段式阀轴，Kv值更高，轴与阀板无任何紧固件，避免破坏和腐蚀的风险。中线对夹式（WAFER），立式或卧式安装均可。

      1.2.1 技术参数

      1.2.2产品特点

      1) 阀体

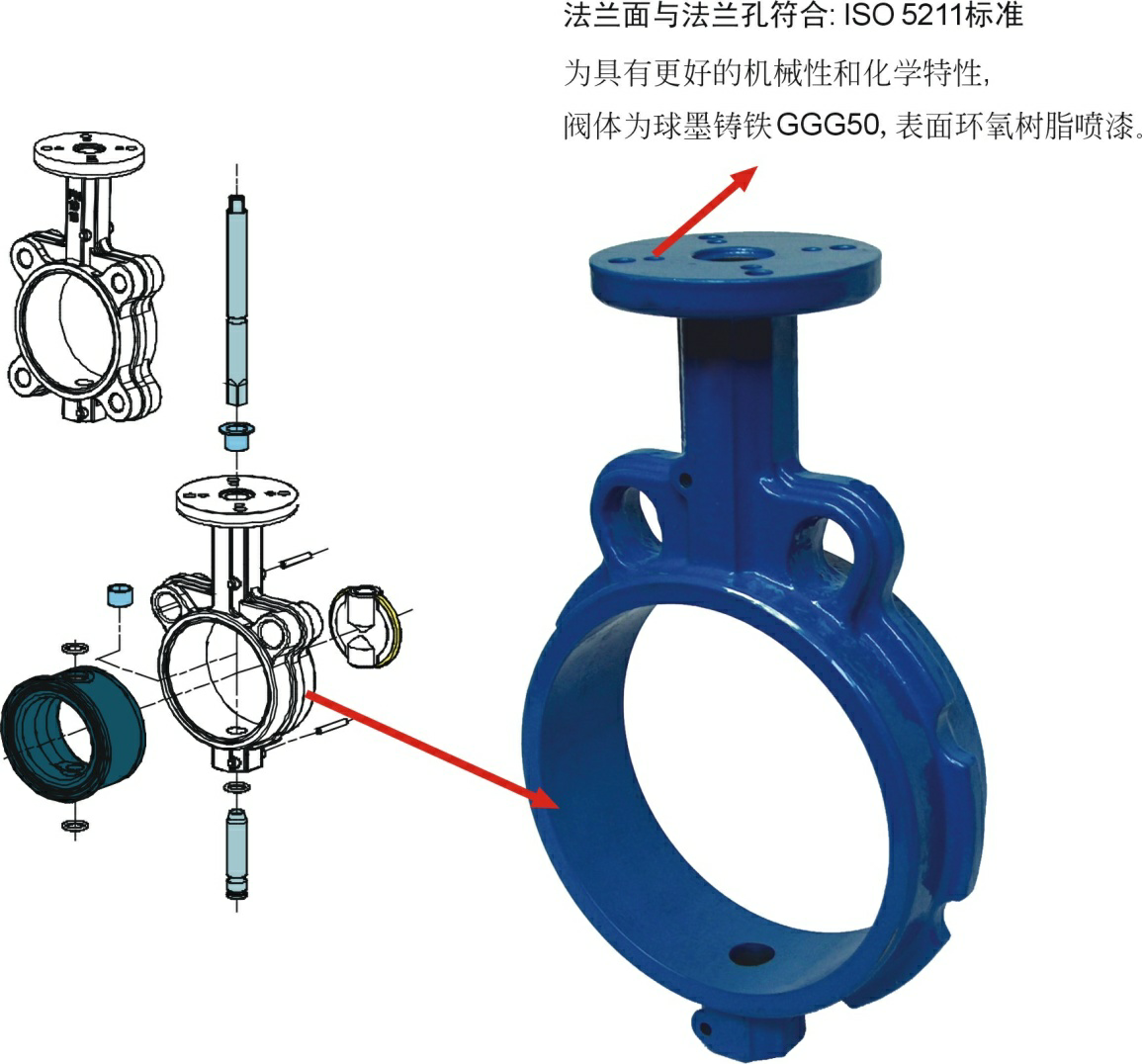

      OMAL手动蝶阀阀体采用高强度球墨铸铁材料，整体树脂砂型铸工艺铸而成，没有任何铸缺陷。内外表面均用喷砂抛丸方式除锈后进行环氧树脂喷涂，厚度至少为250μm.阀体的最小壁厚保证在承受2倍以上额定工作压力时所有的部件不发生变形，法兰面和法兰孔符合ISO5211标准。采用一片式整体阀体。阀体能承受1.5倍额定压力，且阀体不发生变形。

      2）阀板特点

      DN300及以下口径蝶阀采用阀轴非贯穿阀板结构设计，以减小杂物缠绕和水头损失。阀板开启时阻力系数小于0.26，阀板承压能力可为关闭状态2倍压差以上，阀轴、阀板无销钉连接或销钉连接。

      3) 阀座密封

      阀座材料为EPDM（三元乙丙烯）。 由于骨架的支撑作用，使弹性橡胶密封圈不易变形。相对于燕尾槽（舌槽结构），骨架式结构具有更好弹性同时具有更好的强度，扭矩更小。骨架式阀座外圆成桶形，并向外延伸到阀体外侧，与阀体的结合无机械紧固，易于与阀门安装或维修更换。

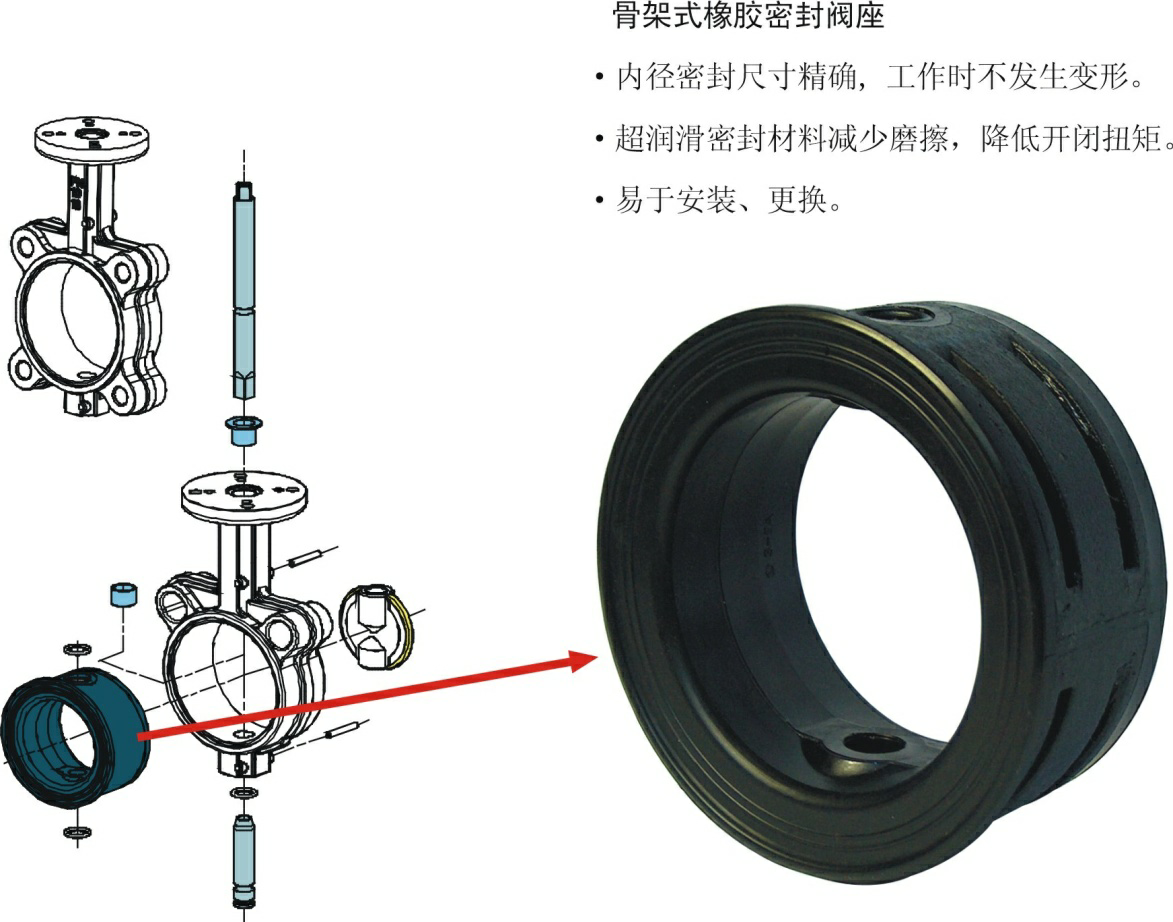

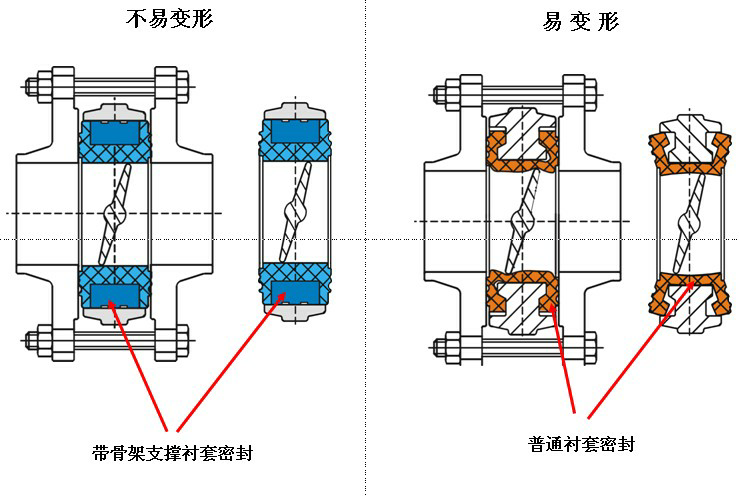

      下图为骨架式密封与普通衬套密封的结构对比图

      4）阀轴结构

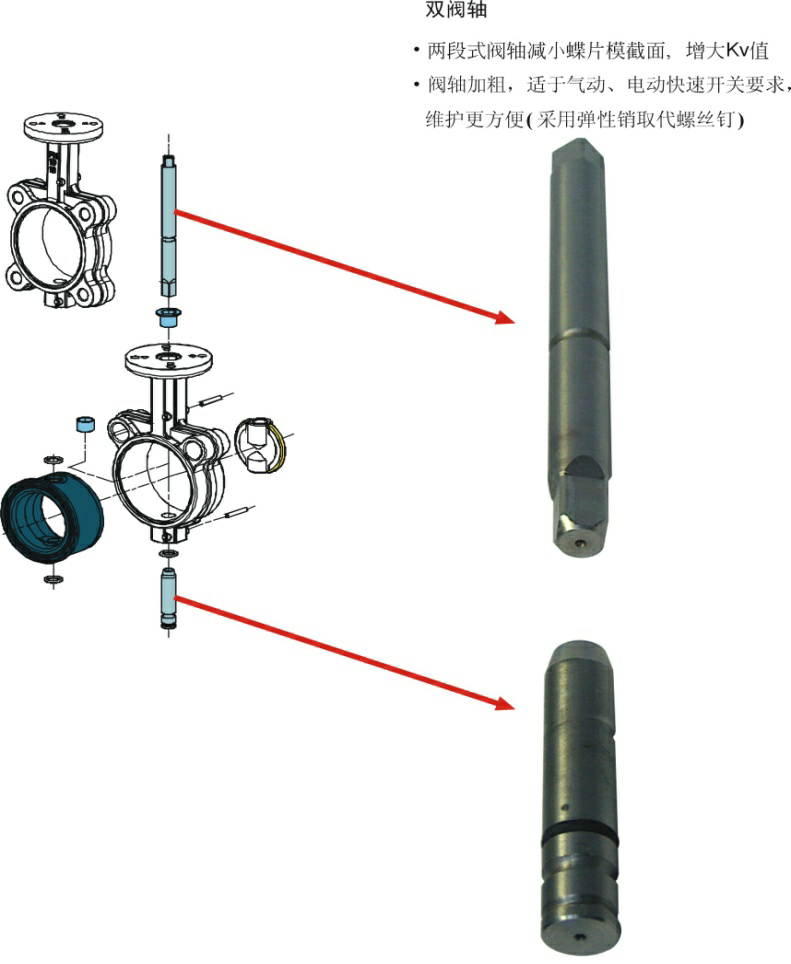

      双阀轴结构, 轴嵌入轴孔的长度大于轴径的1.5倍。阀轴最薄弱处能承受阀门最大扭矩1.5倍强度。

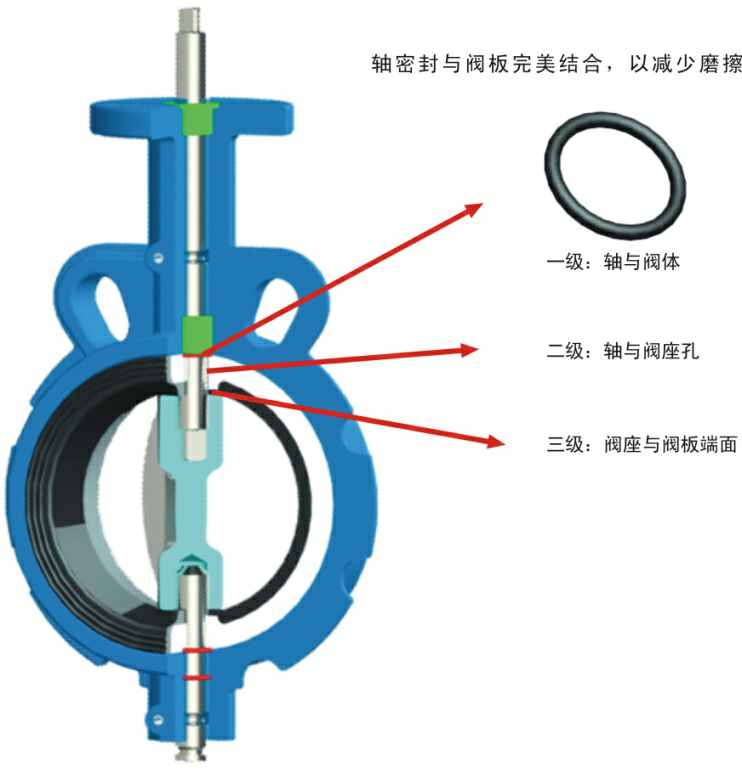

      阀体、阀座与阀轴密封形成三级密封，保证过流介质仅与阀板及橡胶阀座接触。无泄漏，安全可靠，寿命更长。两段式阀轴弹性销取代了一段式阀轴的螺钉固定，安装、维修更方便。

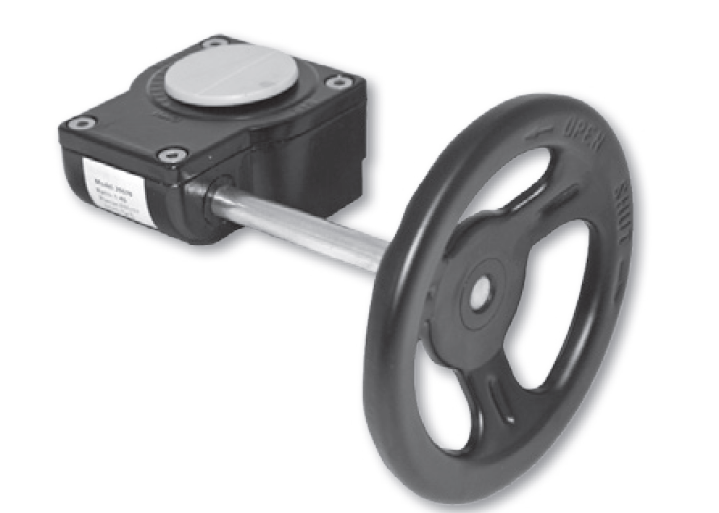

      2.手动齿轮箱适用于90度的OMAL手动蝶阀，静电粉末喷涂后的铝合金机身外观漂亮，附着力强，具有强防腐蚀性和耐磨性。

      想了解更多自控阀门知识，请关注得锐自动化公众号！得锐自动化：意大利OMAL中国区总代！
