气动调节蝶阀的结构特点和使用

作者: 得锐自动化发表时间:2019-07-19 08:10:19浏览量:2302

气动调节蝶阀是工艺滤池中的核心设备,是调节控制水位与流量的,开启频繁;一个气动调节蝶阀工作不好或是蝶阀的密封质量达不到高的要求就会渗漏甚至大量的漏水,如果蝶阀的密封圈易损坏,便要停机维修,只要更换一只调节蝶阀就需要工艺上停下来一组池,维修时也很麻烦,管廊里空间狭小,要在线拆卸伸缩节和整只气动调节阀来更换密封圈,过程要用...

      气动调节蝶阀是工艺滤池中的核心设备,是调节控制水位与流量的,开启频繁;一个气动调节蝶阀工作不好或是蝶阀的密封质量达不到高的要求就会渗漏甚至大量的漏水,如果蝶阀的密封圈易损坏,便要停机维修,只要更换一只调节蝶阀就需要工艺上停下来一组池,维修时也很麻烦,管廊里空间狭小,要在线拆卸伸缩节和整只气动调节阀来更换密封圈,过程要用吊车和最少三人需要相当一段时间来更换,在这个时间内整个一组池都不能工作,并造成高额的人工与配件费用,经常这样会给水厂带来很大的损失,直接影响出水和进水的效果,并且给城市居民用水及工业生产带来麻烦。


    OMAL蝶阀的密封性能与气动执行器的高效性能在长期使用寿命上都有很大的优势。


     OMAL气动调节蝶阀

     1、OMAL气动执行器采用的拨叉式执行机构,符合技术要求,特点:体积小、重量轻、扭矩大、气缸内多点导向密封(它可以把摩擦减到最低,使用寿命达到更长)它的工作形成的曲线是呈W型的曲线,这种曲线所产生的扭矩是最适合开启水工业应用的中线式对夹蝶阀,并具有开启灵活、速度快的特点;


     2、OMAL蝶阀采用中线式对夹蝶阀,符合技术要求,特点:结构简单开启灵活,蝶阀的密封圈采用的是骨架式橡胶密封阀座,其特点是橡胶内衬骨架(骨架材质为酚醛树脂或铝合金),橡胶密封内有骨架支撑可最大保证阀板最大力矩开启时牢固,不会有一点变形,可保持长时间使用不变形、不易损坏达到长寿命,橡胶材质有自润滑功能,把摩擦阻力减到最小,这样整体气动调节蝶阀开启灵活,使用寿命长,不易损坏一直保持稳定的工作。


     所以,上述表明我们的气动调节蝶阀可以保证在工艺的这个过程中控制水位稳定,对整个工艺系统运行稳定起着重要作用。

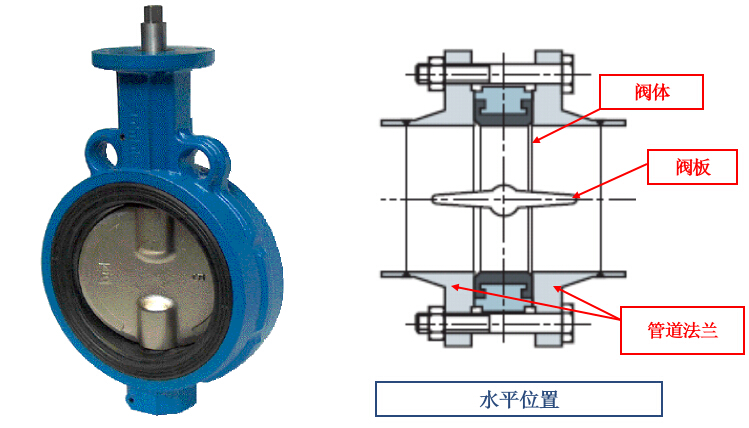

     OMAL气动调节蝶阀结构特点

气动调节阀

      OMAL气动调节蝶阀的使用原则


下列范围内适用:


- 全开或关双向作用


- 流程调整


- 频繁的工作循环


- 管道内只允许很少量的流质存在


- 过流时压差小


- 同样适用于含有少量研磨材料的介质

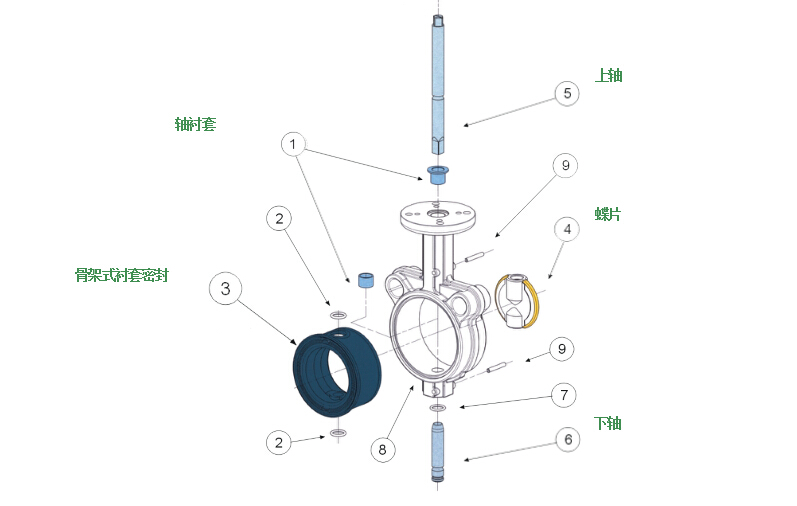

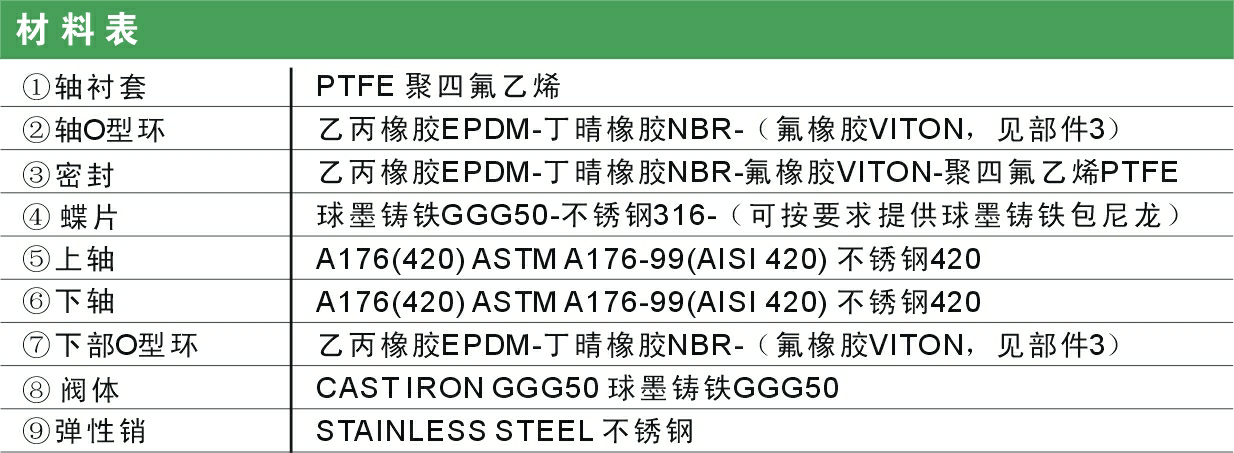

OMAL气动调节蝶阀的结构


气动调节阀



  • 轴衬套:PTFE 轴衬套与阀板完美结合,以减少摩擦(链接至轴衬套)
  • 骨架式衬套密封:骨架支撑坚固而不变形,内径尺寸精确超润滑密封橡胶,阻力小、扭矩低外形简单,易于安装、更换( 骨架材质:酚醛树脂或铝合金 )(链接至骨架式密封)
  • 上轴:两段式阀轴减小蝶片横截面,增大流通面积和Kv值(链接至两段式轴)
  • 蝶片:蝶片边缘经过机械加工和抛光处理,密封性能更好、磨损更低、开闭阻力更小(链接至碟片)
  • 下轴:两段式阀轴减小蝶片横截面,增大流通面积和Kv值。

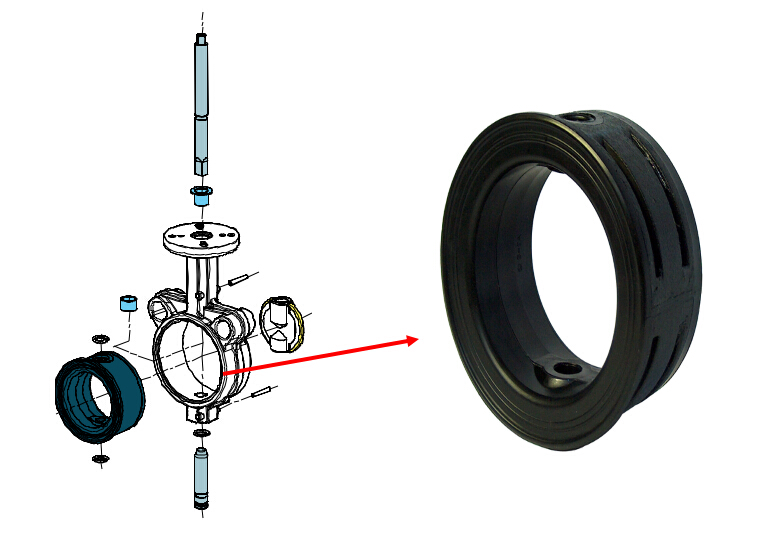

      阀门密封圈

阀门密封圈

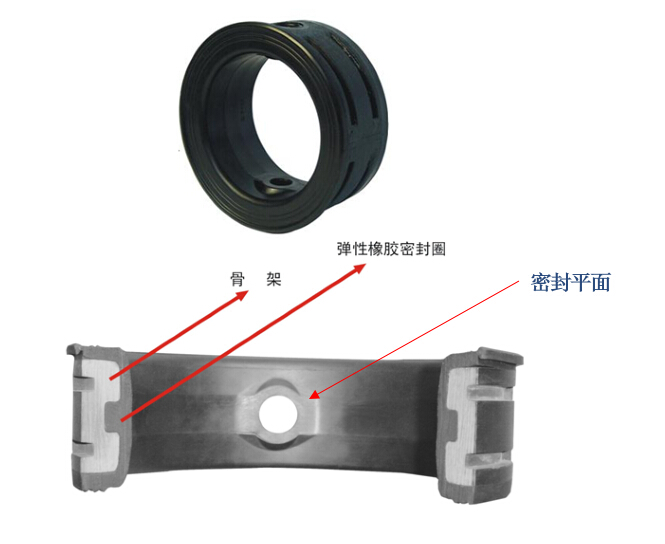

      骨架式橡胶阀座密封


阀座密封

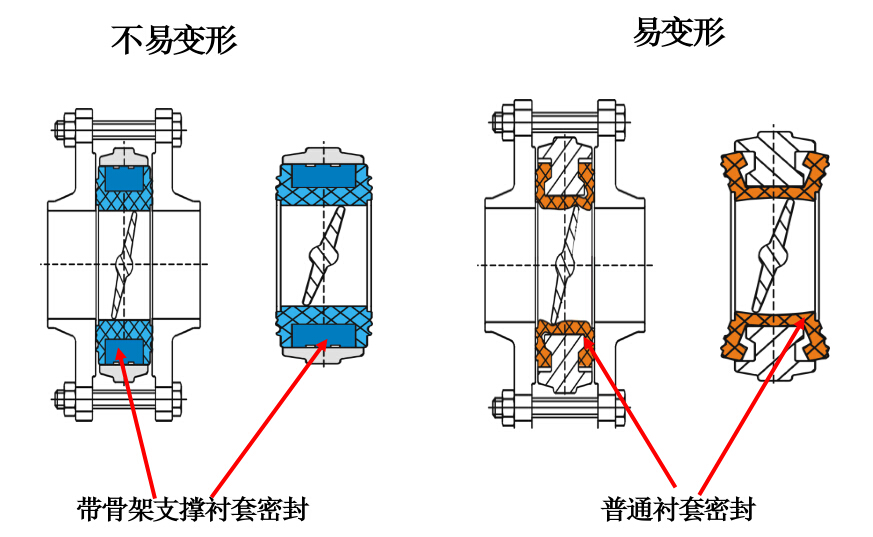

      结构优势对比

阀门结构优势对比

优 势:


• 安装后不易变形,内径尺寸精确;


• 与蝶片配合紧度低,转动阻力小


• 整体强度大大提高,不易磨损;


• 轴孔强度提高,不易破裂;


• 加大轴孔处与蝶片结合面,密封性能更优;


• 低摩擦力,低扭矩;


• 长寿命,易维护


OMAL气动调节蝶阀适用领域


- 水处理和传输

- 煤气和空气传输

- 海水淡化

- 蒸馏

- 大坝和飞跃

- 化工

- 炼钢

- 水利

- 加热和空气调节

- 灌溉


- 食品

- 糖加工

- 油罐车

- 水泥厂

- 真空设备

- 造纸厂

- 油厂

- 水净化

- 酿酒



      适用的流体介质


- 油


- 酸


- 海水


- 去除矿物质的水


- 饮用水


- 污水


- 空气


- 燃料


- 水泥


- 啤酒


- 溶剂


- 煤气

- 面粉

- 牛奶

-  氧气

- 涂料

- 真空

- 水蒸气

- 酒

-  等等.

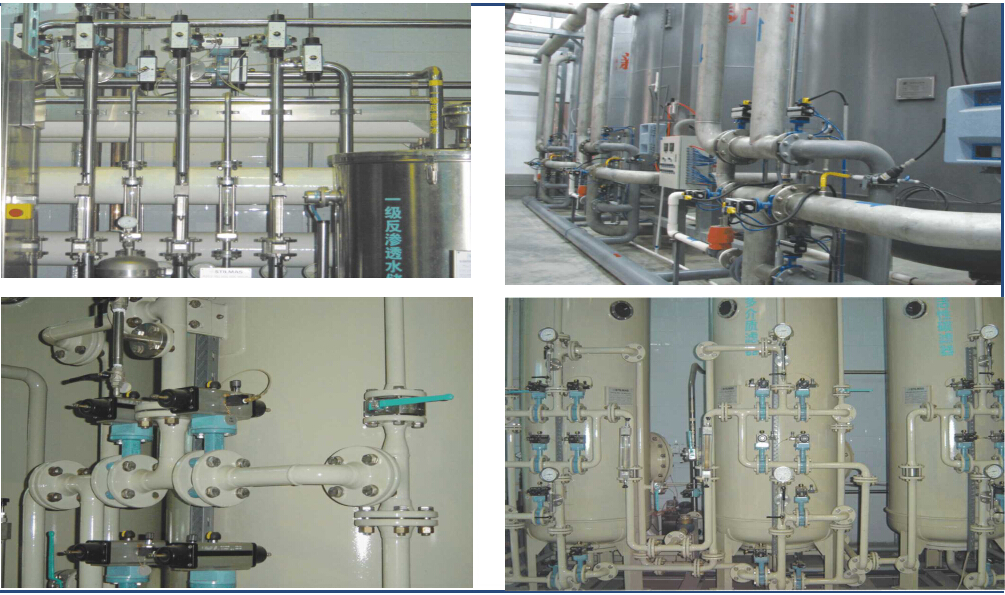

OMAL气动调节蝶阀的应用
