角座阀的安装维护说明

作者: 得锐自动化发表时间:2019-11-25 11:15:20浏览量:2685

OMAL两通角座阀是气动的,非常可靠。气密封性的密封保证了角座阀的很高的使用寿命。角座阀安装后,阀塞-阀轴组件自润滑,自动校正位置。阀塞与阀轴之间还有一个档板,以防止外界物质进入阀腔。自动校正位置的阀塞,采用PTFE密封,即使在很恶劣的工况下也能保证其密封性。

特点

OMAL两通角座阀是气动的,非常可靠。气密封性的密封保证了角座阀的很高的使用寿命。角座阀安装后,阀塞-阀轴组件自润滑,自动校正位置。阀塞与阀轴之间还有一个档板,以防止外界物质进入阀腔。自动校正位置的阀塞,采用PTFE密封,即使在很恶劣的工况下也能保证其密封性。ARES 和ATENA系列的阀门材质是不锈钢316,保证了能与大多数介质相兼容。ZEUS系列的产品阀体是黄铜  RG6(Ni>2%),内部元件是不锈钢316,确保其在大多数应用场合具有高可靠性及低成本。所有的产品都配有材质为工程塑料外壳的执行机构。



应用:

根据应用程序的安装指南安装的角座阀能体现一个最好的状态,并能保持一个长久的使用性能。


控制介质:

干燥或经润滑的压缩空气,其它气体或是中性介质。

PA66材质的标准控制头的温度范围是:-10℃至+60℃,

PPS材质的控制头的温度范围是:+5℃至+130℃。

根据不同的控制头,控制压力为0.8bar至10bar



工作介质:

空气,水,石油,汽油,盐溶液,蒸气等 (任何可以与不锈钢316,PTFE或是黄铜相兼容的物质)

工作压力:0-25bar,黄铜材质的角座阀最大的工作压力为16bar

介质为蒸气时,根据所选择的不同的控制头,工作压力为0-10bar

工作温度:-10℃至180℃

最大粘度:根据不同的控制头最大粘度为600cst(mm2/s)

介质流向:见附件表



安装:

不同型号的OMAL角座阀取决于控制头的工作方式,选择能与介质兼容的阀门及介质的流向。所以安装产品前必须仔细阅读产品标签上的信息,特别是:介质温度,控制压力及工作压力。安装阀门前,介质的入口最好能降低管道的压力,为避免对密封的损害,仔细清除管道内的滤渣,焊渣等。连接管道时需根据阀体上的流体的流向来连接。根据阀门的类型,稍微润滑 管道的公螺纹端,但不要润滑管道的母螺纹端。为了保证阀门的坚固性,不能把阀门作为支撑,但不能安装过紧。角座阀可以安装于任意位置,因为可以根据控制端口顺时针方向调整控制头。气源接口的连接(气源进气和排气口)取决于阀门的控制方式(常闭,常开,双动)并必须遵守每种不同系列的产品的适当的操作步骤。安装必须由合格的工作人员进行。



维修保养

阀门的维修和保养的工作必须由合格的工作人员进行

进行任何的操作前:

确认流过管道的介质无腐蚀性,不易燃,无污染,或者是无危险性的。

如果 是以上性质的介质,必须用惰性气体对阀门进行适当周期的清洗,或是用特殊的方法进行处理.

确保系统无压力,不管是阀前还是阀后。最好的方法就是在维修时将阀门隔离。维修阀门的过程中,需采取适当的个人防护装备(根据介质的特点)。

阀门的保养需根据每个阀门使用的工况,阀门需定期的清洗及保养。

在每次产品的保养维护过程中,需检查每个部件,确保它们没有磨损。

在以下情况下干预是必不可少的:正常压力下或是压力增加的情况下有如下现象:不寻常的声音,滴水式泄漏,流量减少。这种情况,需要拆开阀体,认真清洗,并且更换已经损坏的零部件。



预防性维修

每个月测试阀门一次,确认阀门是否能正常开关。

定期检查介质进口和出口的连接状态,OMAL公司不对任何因为不当的操作使用产品产生的对人,动物或是事情的伤害负责。拒绝对第三方维修过的产品负责。

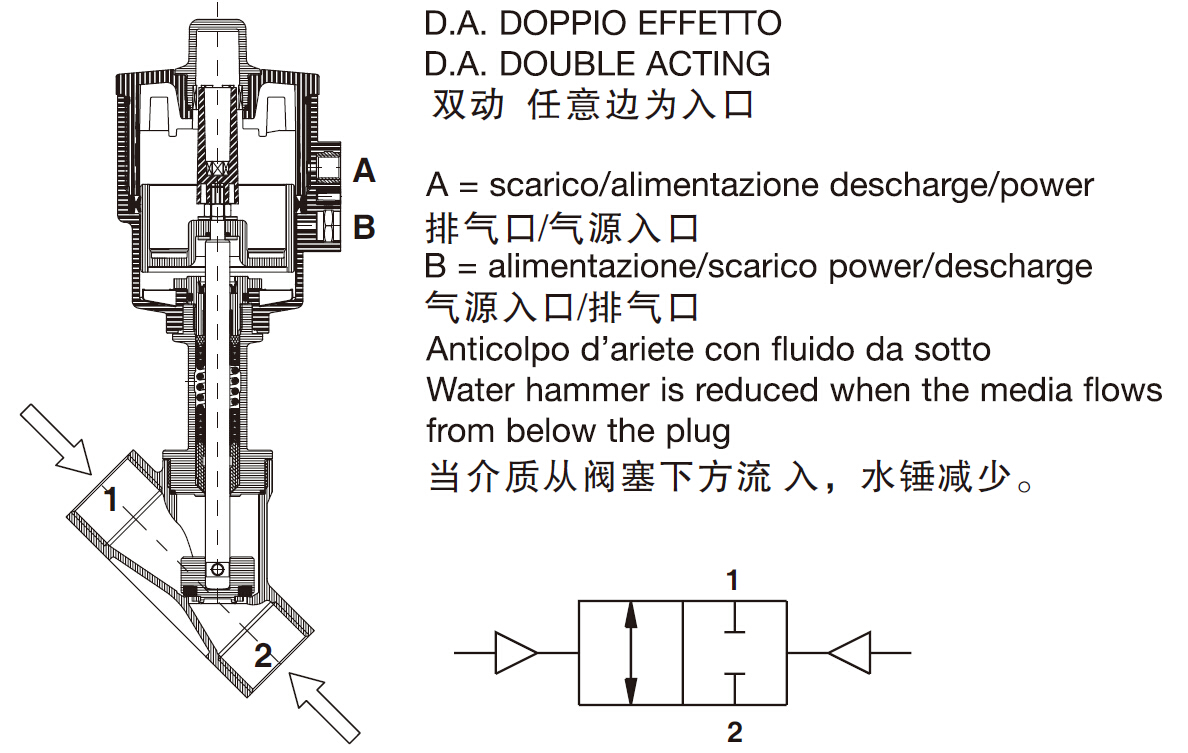

     不同控制方式及它们的工作原理

常闭型角座阀

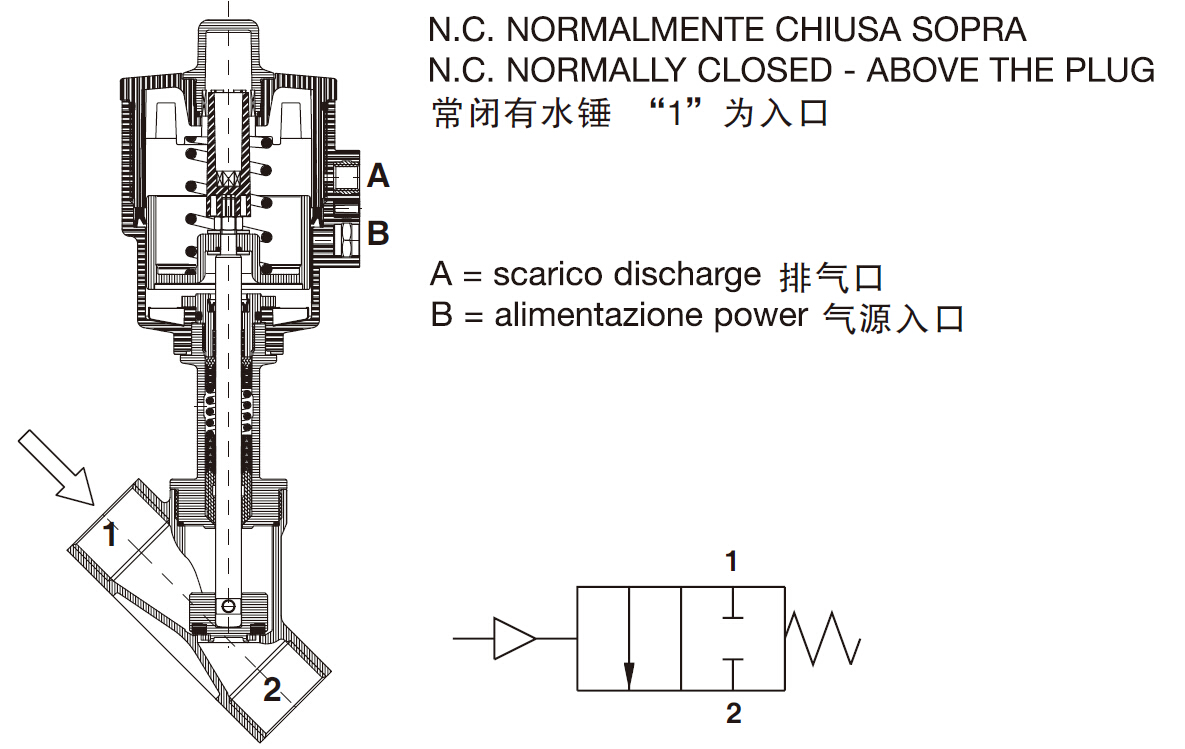

常闭有水锤角座阀

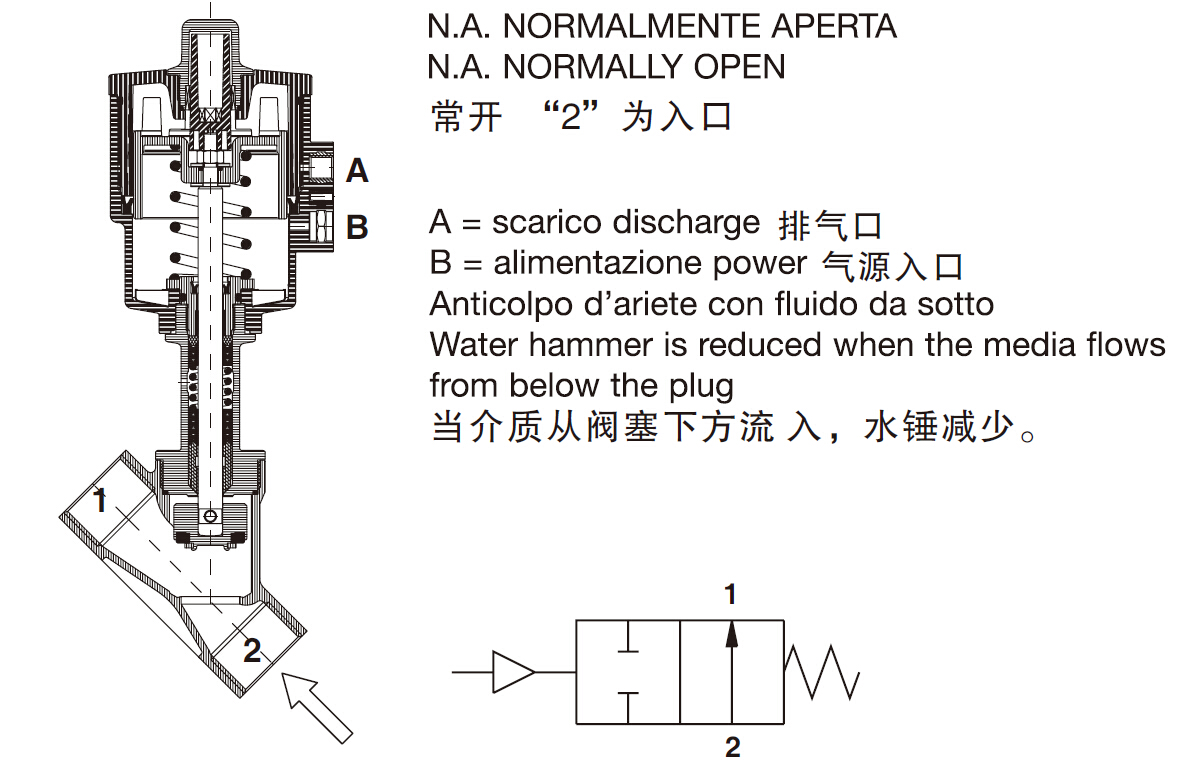

常开角座阀

角座阀
