100/101型二通式黄铜全径球阀的维护安装说明

作者: 得锐自动化发表时间:2019-11-25 11:32:58浏览量:1922

因为此黄铜全径球阀的端口处没有密封,所以安装者在每次的安装过程中都必须使用合适的密封。 我们建议用合适的方法来升降阀门,以避免对人身安全的危害及对产品的损害。请不要通过执行器来抓紧和提升产品。 如果阀门是安装在管道的尾部,应该给阀门进行适当的保护,以避免外界对产品的碰撞而产生的安全隐患。


黄铜球阀维护安装

黄铜球阀维护安装

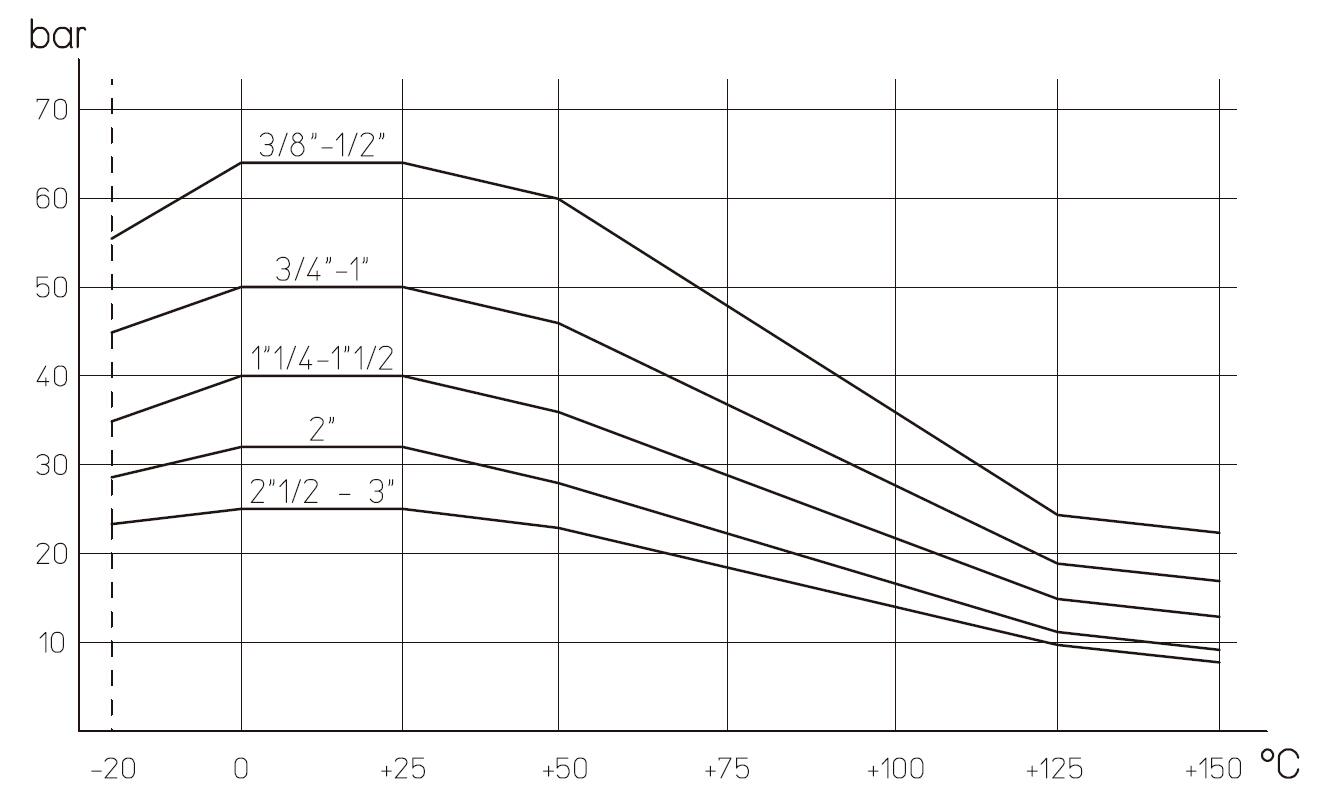

      温度——压力表

黄铜球阀维护安装


因为此阀门的端口处没有密封,所以安装者在每次的安装过程中都必须使用合适的密封。

我们建议用合适的方法来升降阀门,以避免对人身安全的危害及对产品的损害。请不要通过执行器来抓紧和提升产品。

如果阀门是安装在管道的尾部,应该给阀门进行适当的保护,以避免外界对产品的碰撞而产生的安全隐患。

必须由合格的人员对阀门进行维修。

阀门进行维修前应:

确保管道 无压力

如果阀门使用的介质是危险的,或是有腐蚀性的,或是可爆炸性的,必须用惰性气体对阀门进行适当周期的清洗,或是用特殊的方法进行处理。

使阀门动动一个周期(一次开一次关),以去除残留在阀门内部的压力。



安装

A. 安装黄铜全径球阀在管道时,应使用普通的密封材料,如麻,特氟隆等。

B. 使用扳手卡在阀门末端的六边形处,而不是作用在阀门的中部。



1. 阀门的拆卸和清洗

1.1  如果阀门处于关闭状态,球芯可能留有介质。

1.2  如果阀门使用的是危险介质,那么拆卸前必须对其进行除污(清洗)。

1.3  需使用适当的个人防护装备。

1.4  停止对管道加压(关闭总阀或是切断)。

1.5  使阀处于半开的状态,使可能留在阀体内的介质全部流出。

1.6  把阀从管道中拧下。


2. 阀轴密封的清洗

2.1  根据第1点描述的那样把黄铜全径球阀拆卸。

2.2  使阀门处于关闭状态,从阀体上拧下螺纹端(零件4)。

2.3  取下阀座密封(零件2)。

2.4  从阀体上取下球芯(零件3)。

2.5  拧下密封垫圈(零件9)。

2.6  松开阀轴(零件5)并使它滑向阀门内部。

2.7  清洗密封(零件6.7.8)。

2.8  用能与密封 (零件6.7.8)相兼容的润滑脂润滑阀轴。

2.9  重新装阀门时,需使用合适材料来密封螺纹端(乐泰胶638或相当的材料)。

3. 阀芯的清洗

3.1  根据第1点描述的那样把黄铜全径球阀拆卸。

3.2  使阀门处于关闭状态,从阀体上拧下螺纹端(零件4)。

3.3  取下阀座密封(零件2)。

3.4  从阀体上取下球芯(零件3)。

3.5  把密封(零件2)取出放在阀体的旁边。

3.6  清洗密封(零件2)并使用能兼容的润滑脂润滑。

      3.7  重新装阀门时,需使用合适材料来密封螺纹端(乐泰胶638或相当的材料)。
