我们首先来看什么是拨叉式气动执行器：拨叉式气动执行器是气源驱动拨叉盘进行阀门的启闭的执行机构，在结构上与齿轮齿条式气动执行器有区别。

      拨叉式气动执行器力矩大

     目前，角行程气动执行器主要有齿轮齿条式和拨叉式两种，具体到内部结构设计上，拨叉式气动执行器与齿轮齿条式执行器之间有很大区别。齿轮内条式执行器为啮合式平行结构，通过输出轴上的圆齿轮与直齿条啮合传输动力，由齿合的位置是不变的，使往复输出扭矩恒定。拨叉式气动执行器为嵌入式转动结构，通过拨叉式活寒臂的转销推动“转动轴上的拨叉盘”转动来产生扭矩，转动销在核叉盘滚动槽内几乎无阻力地相对滑动，有效力臂随之改变，最终使输出扭矩随轴的转角改变而改变，并在阀门开启和关闭点时达到最大值，从而得到最优化的输出力矩来满足蝶阀、球阀的控制需要。

     拨叉式嵌入结构增加了力臂有效长度，无须因为齿条的厚度浪费或减小力臂长度。在实际应用中发现，拨叉式气动执行器可产生比齿轮齿条式执行器大50%的启闭力矩。

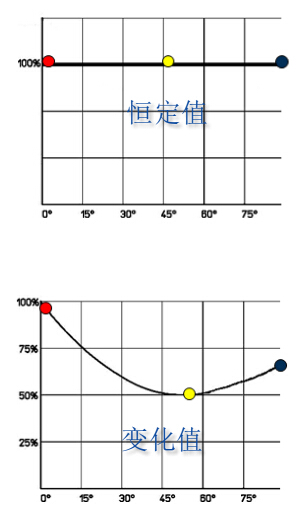

（上面是齿轮齿条式输出力矩，下图为拨叉式输出力矩）

      从上面的图，我们可以得出，拨叉式气动执行器的输出力矩是一条曲线，在阀门开启和关闭的时候力矩最大，而且拨叉式的输出曲线是很符合球阀和蝶阀的工况。

      拨叉式执行器价格问题

      所以，我们回到问题，为什么大口径蝶阀要用拨叉式气动执行器，因为大口径蝶阀需要更大的输出力矩驱动阀门的开关，那么就需要业主购买更大扭矩的执行器，更大扭矩的执行器则需要更昂贵的价格。如果使用拨叉式气动执行器，那么就可以用稍小扭矩的执行器驱动大口径蝶阀。

      拨叉式执行器体积和重量更小

      问题问“大口径蝶阀”，那么大口径蝶阀在体积会很大，重量会很重，一般会使用吊机来进行安装，在安装和维护上很不方便。我们以口径DN700mm的进水阀为例，那么执行器需要3600NM以上，如果使用齿轮齿条式执行器，重量则为80kg-120kg，如果采用拨叉式气动执行器则重量只有48kg，在体积上也会少48.1%，在安装和维护上更加便利。

      所以大口径蝶阀使用拨叉式气动执行器会更好！
