本文国外进口气动执行器选自意大利著名执行器+阀门制造商OMAL欧玛尔。

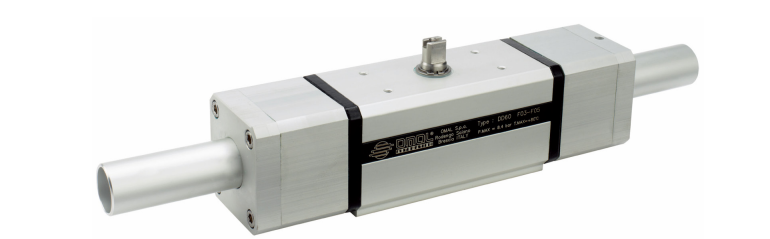

计量式气动执行器由OMAL欧玛尔标准双动执行器和另两个附加的外部气缸组成。进口执行器通过改变附加气缸的活塞行程，执行器和阀门转角被停止在预先设定的角度，因此阀门流量可以得到调节。可对介质进行分段（三段或多段）控制、不同流量灌装。用于食品饮料、医药、油漆、化妆品、石化等行业的定量分段灌装球阀、蝶阀。

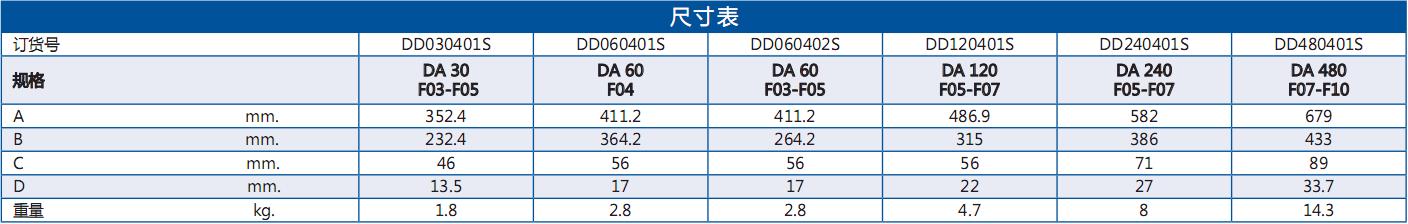

尺寸表：

使用说明和工作原理

使用说明:

进口计量型执行器作为一种特殊计量装置对介质进行分段控制、不同流量灌装、分段开启或关闭阀门。

安装: UNI EN ISO 5211标准。

工作原理:

计量型气动执行器由OMAL标准双动执行器和另两个附加的外部气缸组成。

通过改变附加气缸的活塞行程,执行器和阀i门转角被停止在预先设定的角度，因此阀门流量可以得到调节。这种装置由两个电磁阀控制:

E1=二位五通阀，控制执行器; E2=二位三通阀,用于控制两个外部缸。

控制举例说明:

- 当阀门完全关闭(0°)时:E1(断电)。A进气，B排气;E2(断电):排气B1。

- 当阀门完全打开(90°)时:进行初步灌装:E1(通电) :排气A,进气B;E2(断电) :排气B1。

进口执行器当达到初步的灌装程度(比如80%)时，E2通电,使附加缸活塞移动到设定的位置(例如30°) , 然后E1断电，执行器在设定角度停止。此时阀门J的开度和流量也被设定在预定值,从而达到进行精确灌装的目的。当您重复以上过程时，这个调节角度和相应的阀]流量将被重复。注:调节螺母"D”的长度规定计量装置调节角度为0°~45°
