气动执行器
  • 计量型气动执行器

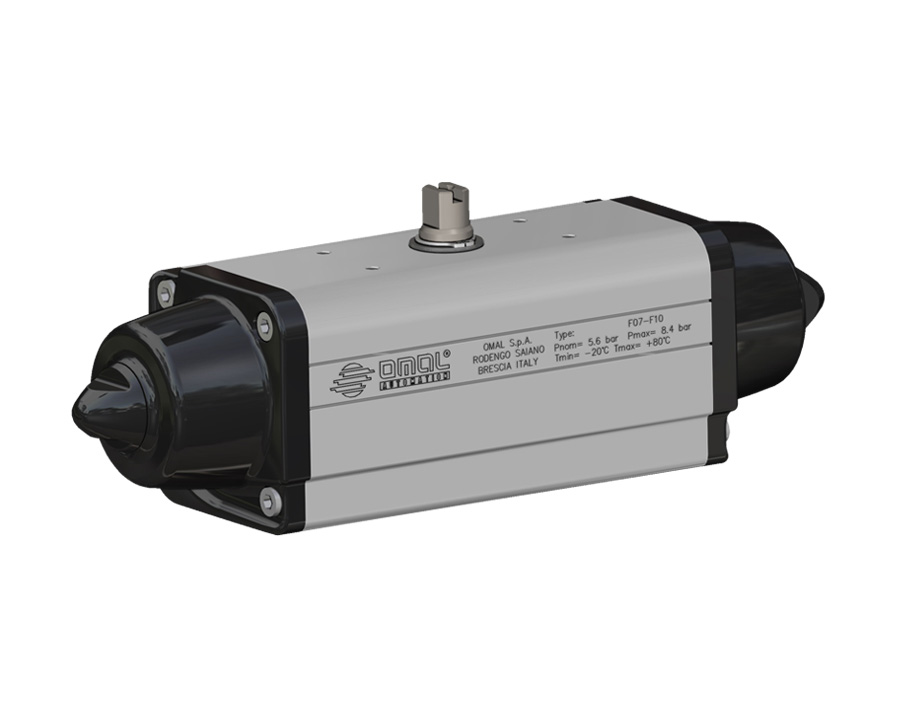

计量型气动执行器

应用环境

计量型气动执行器由 OMAL 欧玛尔标准双动执行器和另两个附加的外部气缸组成。通过改变附加气缸的活塞行程,执行器和阀门转角被停止在预先设定的角度,因此阀门流量可以得到调节。可对介质进行分段(三段或多段)控制、不同流量灌装。用于食品饮料、医药、油漆、化妆品、石化等行业的定量分段灌装球阀、蝶阀。

>充分满足用户保证精度或避免溢出的要求,与采用两个流量不同的阀门相比,大大提高了环保性和经济性
>执行器两端的可调限位气缸用来控制执行器的转角,调节范围为45°~ 90°。通过一个 3/2 电磁阀和一个 5/2 电磁阀,执行器可使阀门分步动作
>在调节到需要位置后,可以在长期的工作周期中保持持久不变的计量精度
>通过安装于执行器上的限位开关(可选附件)可对介质进行多段控制,实现灌装过程的自动化

全国7*24小时服务电话::0755-3333-5656

立即下单采购在线联系客服

   工作条件

温度:从0°C 至 +80°C;  在干燥空气 从 -20°C 至 +80°C。

气源压力:5.6 bar;最大工作压力:8.4 bar。

气源供应:经过滤干燥的压缩空气,无须湿润。

在湿润情况下,使用不含清洁剂的油类,或适合氟橡胶(NBR)的油类。



    技术参数

旋转剂量角度:最大45°

执行器旋转角:最大90°

扭矩:参考相关的执行器表

每种剂量器DD编号后的数字,对应5.6 bar压力下的阀门起步扭矩。


      尺寸表

编号 DIN/ISO

DD030

401S

DD060

401S

DD060

402S

DD120

401S

DD240

401S

DD480

401S

尺寸
DA 30
DA 60
DA 60
DA 120
DA 240
DA 480

F03-F05
F04
F03-F05
F03-F05
F05-F07
F07-F10
A  mm.
352,4
411,2
411,2
486,9
582
679
B  mm.
232,4
264,2
264,2
315
386
433
C  mm.
46
56
56
56
71
89
D  mm.
13,5
17
17
22
27
33,7

重量

DIN/ISO  Kg.

1,8
2,8
2,8
4,7
8
14,3




       IMMAGINE ESPLOSO DD30 - DD240






     所用材料表 DD30 - DD240


部位 零部件名称 数量 使用材料
1 气缸
1 铝合金
2 活塞
2 铝合金
3
1 铝合金
4 输出轴
1  不锈钢
5 拨叉
1 合金钢
6 滑动衬套/轴承
1 聚甲醛树脂
7 滑动衬套
1 聚甲醛树脂
8 弹性外齿针
1 合金钢
9  弹性外齿针
1 合金钢
10 活塞衬套
2  合金钢
11 阀轭套
2 合金钢
12 活塞液压密封环
2  聚氨酯
13 活塞O型环
2 丁晴橡胶
14 支撑阀片
4 添加碳石墨的聚四氟乙烯
15 卡簧
1 不锈钢
16 增厚垫圈
1 不锈钢
17 外轴承环
1 聚甲醛树脂
18 上轴O型环
1 氟橡胶
19 定位环
1 铝合金
20 下轴O型环
1 氟橡胶
21 端盖O型环
2 丁晴橡胶
22 螺丝
8 不锈钢
23 侧金属片O型环
2 丁晴橡胶
24 内金属片O型环
2 氟橡胶
25  中间盖
2 铝合金
26 金属片
2 铝合金
27 外金属片O型环
2 丁晴橡胶
28  辅助活塞O型环
2 丁晴橡胶
29 辅助活塞
2 铝合金
30 辅助气缸
2 铝合金
31 辅助活塞O型环
2 丁晴橡胶
32 端盖
2 铝合金
33 端盖内O型环
4 氟橡胶
34 螺栓
2 不锈钢
35 螺栓
2 不锈钢
36 调节螺帽
2 铝合金
37 螺帽调节护套
2

铝合金



    IMMAGINE ESPLOSO DD480






     所用材料表 DD480


部位
零部件名称
数量
使用材料
1 气缸
1 铝合金
2 活塞
2 铝合金
3 输出轴
1 不锈钢
4 拨叉
1 铝合金
5 滑动衬套/轴承
1 聚甲醛树脂
6 滑动衬套
1 聚甲醛树脂
7 弹性内齿针
1 铝合金
8  弹性外齿针
1 铝合金
9 活塞衬套
2 铝合金
10 阀轭套
2 铝合金
11 活塞液压密封环
2 聚氨酯
12 活塞O型环
2 丁晴橡胶
13 支撑阀片
4 添加碳石墨的聚四氟乙烯
14 卡簧
1 不锈钢
15 增厚垫圈
1 不锈钢
16 外轴承环
1 聚甲醛树脂
17 上轴O型环
1 氟橡胶
18  定位环
1 铝合金
19  下轴O型环
1 氟橡胶
20  端盖O型环
2 丁晴橡胶
21 卡位调节螺栓
2 不锈钢
22  螺丝
8 不锈钢
23  护套
2 铝合金
24 中间盖内O型环
2 氟橡胶
25 中间盖
2 铝合金
26  调节螺帽
2 铝合金
27 中间盖外O型环
2 丁晴橡胶
28 辅助活塞O型环
2 丁晴橡胶
29 辅助活塞
2 铝合金
30 辅助气缸
2 铝合金
31 端盖O型环
2 丁晴橡胶
32 端盖
2 铝合金
33 端盖内O型环
4 氟橡胶
34 卡位调节螺栓保护套
2 不锈钢

计量式气动执行器





     使用条件与工作原理

使用:

采用秤重装置对液体和半固体(胶状物)剂量秤重。

大剂量或小剂量采用双动执行器。

实施:

双动执行器符合标准UNI EN ISO5211。

    工作方式:

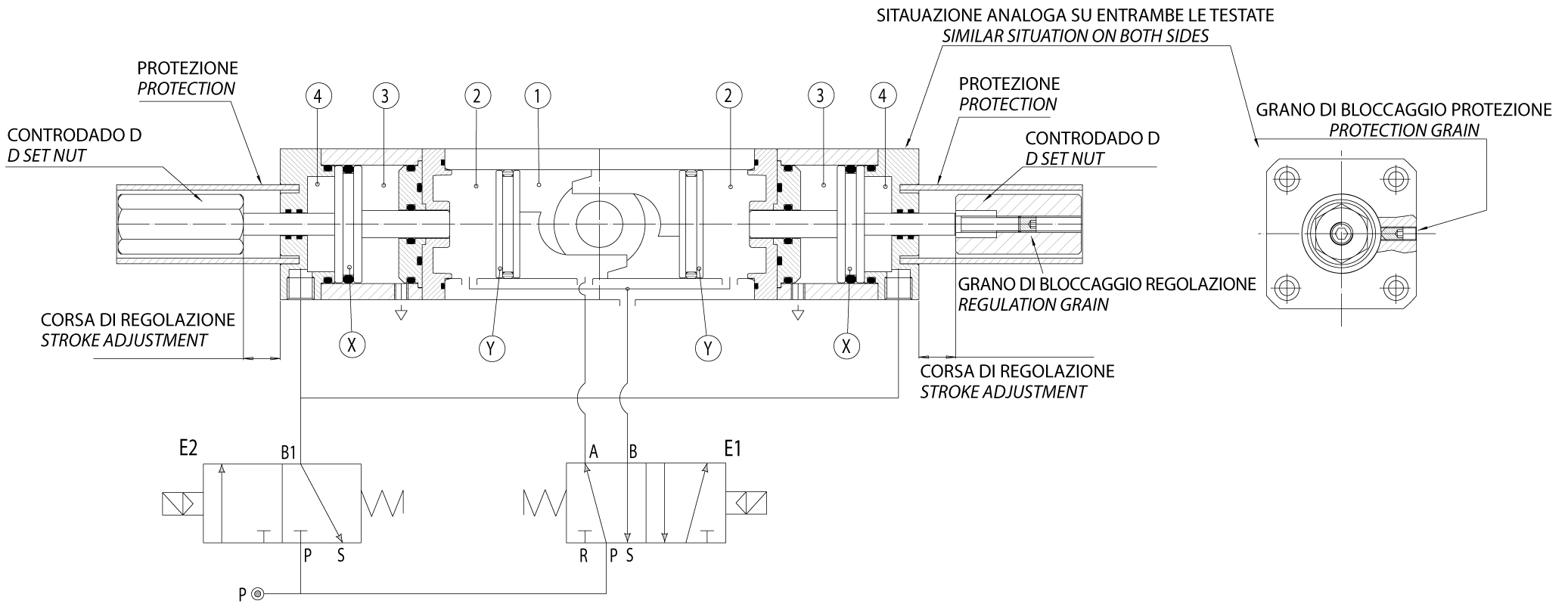

剂量执行器以欧玛尔普通执行器为基础,再增加两个汽缸。在气缸内部,活塞合力径向推动杠杆,将其从静止状态推至执行器的活塞,阻止执行器的完整旋转,这样就决定了阀门总流量。设备的成功运作取决于E1 = 5/2和E2 =3/2两个电磁阀。E1控制执行器,E2控制外加的两个气缸。以电磁阀结构图为参考,我们看以下几个案例:

- 阀门处于完全关闭(旋转角度为零度0°):

      E1:A位是受压状态,B位是不受压状态;E2:B1位是不受压状态。

- 阀门处于完全开启(旋转角度为零度90°)的大剂量状态:

      E1:A位不受压状态,B位受压状态;E2:B1位是不受压状态。

当秤重容器达到总容量的90%时,系统排除了大剂量信号(阀门完全开启)出现的可能,空气流向E2位子并随后改变到E1,到达运动中的外活塞。外活塞随预设的关闭角度而运动,例如30°(小剂量范围),如此造成想要的较小液压流量。

阀门处于开启,例如30°,的小剂量状态:

E1:A位是受压状态,B位是不受压状态;E2:B1位是受压状态。

这个中间位子及阀门相对应的液压流量,可在任何时候得到精确重复。

备注:通过调节紧固螺帽D,可获得0°至45°之间想要的剂量数值.

当理论数值与执行器数值一致时,系统排除了E2位子(B1位不受压)小剂量信号;执行器开始启动,以完全关闭阀门。如此充料-剂量的过程就算完成了。

总结:欧玛尔公司的这款产品可在任何长时间、重复性提供相同精确剂量的设备上安装
