集成手轮式气动执行器

应用环境

常规带手轮执行器一般将手轮机构通过连接件安装于阀门和执行器之间,达到紧急制动作用,但多个连接件对加工和安装精度提出了较高要求。OMAL 欧玛尔创新做法是将手轮机构集成在执行器上,省去了上下两组连接件,使结构更加紧凑合理,确保运行平稳、高精度和易安装。

>通过手轮旋转,推动螺旋杆和执行器活塞移动,手轮装置由手轮、螺旋杆、保护管、轴承、特制压盖、特制活塞所组成
>能在阀门处于任何一点位置时,及时启动手轮装置使阀门动作,手轮尺寸大小根据开启执行器所需力矩设计
>可实现气动执行器的所有功能,由于采用手轮并存操作,使其拥有灵活的运行方式,并提高了系统运行的可靠性
>手轮皆采用侧面安装便于操作,节省空间,重量轻、体积小

全国7*24小时服务电话::0755-3333-5656

立即下单采购在线联系客服

对于客户要求提供四分之一转气动执行器,可以采用安装一套紧急手控装置。

此手控装置即可安装于双动型执行器中,也可安装于单动型产品内。

为保证执行器的正常工作和机械性能的完好,在此手控紧急装置开始运作前,要确认执行器的压缩空气气源处于断开状态。

此紧急手控装置作用于执行器的初级机械传动部件;与作用在手轮上的扭矩相比,它产生的输出扭矩与执行器的额定扭矩相同。手轮扭矩符合UNI EN 12570-2001标准

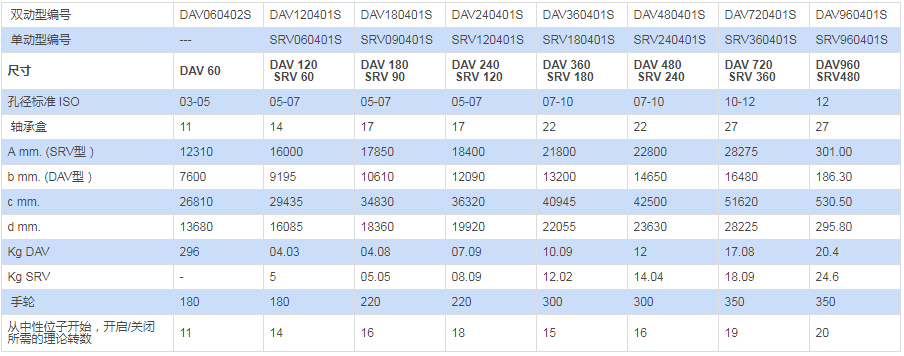

    尺寸表

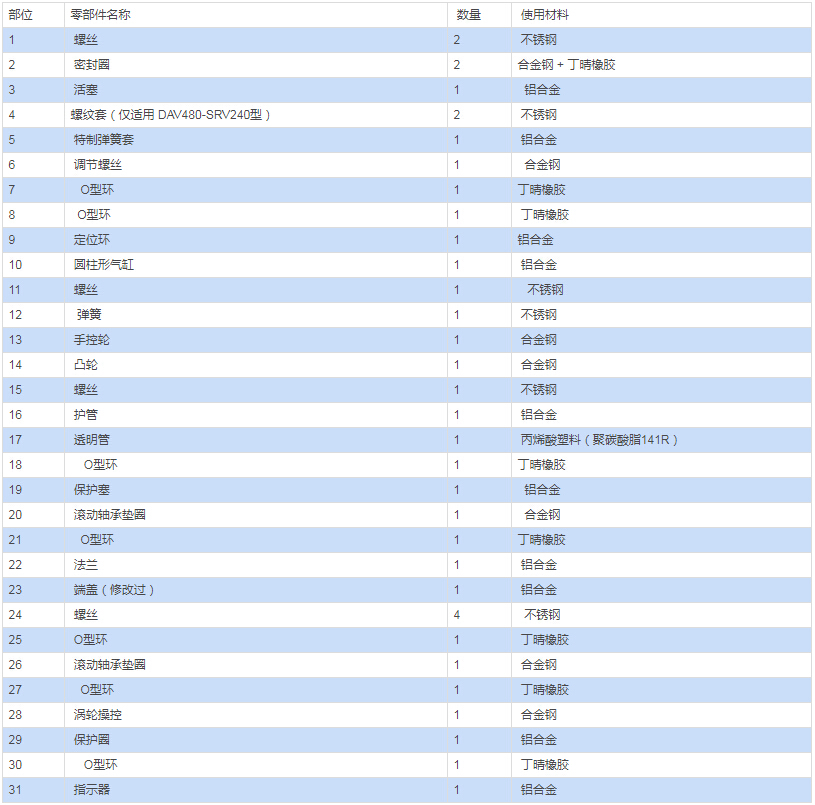

    所用材料表

OMAL集成手轮执行器




用手操作装置之前,须确认执行器的气源开关处于关闭


    中性位子

调节螺栓位于中性位子时,活塞可自由移动,而执行器也可在气源压力下工作ente.


Attuatore con volantino istruzione operative posizione neutrale


     手动操作

双动阀门DAV:逆时针转动手轮,调节螺栓开始动作,活塞被推入内部。阀门此时开启。

单动阀门SRV:顺时针转动手轮,调节螺栓开始动作,活塞被推入内部。阀门此时关闭


OMAL集成手轮执行器


     手动操作

双动阀门DAV:顺时针转动手轮,调节螺栓与活塞朝外运动。阀门此时关闭。

单动阀门SRV:逆时针转动手轮,调节螺栓与活塞朝外运动。阀门此时开启


OMAL集成手轮执行器


手动操作执行器后,调节螺栓在重新开始气源压力下工作之前重回中性位子。执行器轴承将朝手轮同样的方向转动。
