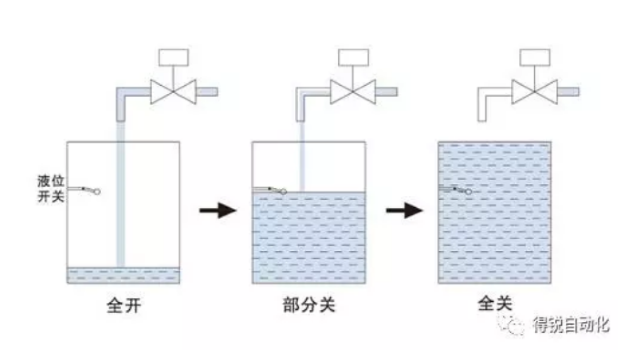

在灌装过程中，为保证精度或避免溢出，用户往往希望开始快，后面慢，即要求阀门流量先大后小。如果采用两个流量不同的阀门则成本提高，体积增大。

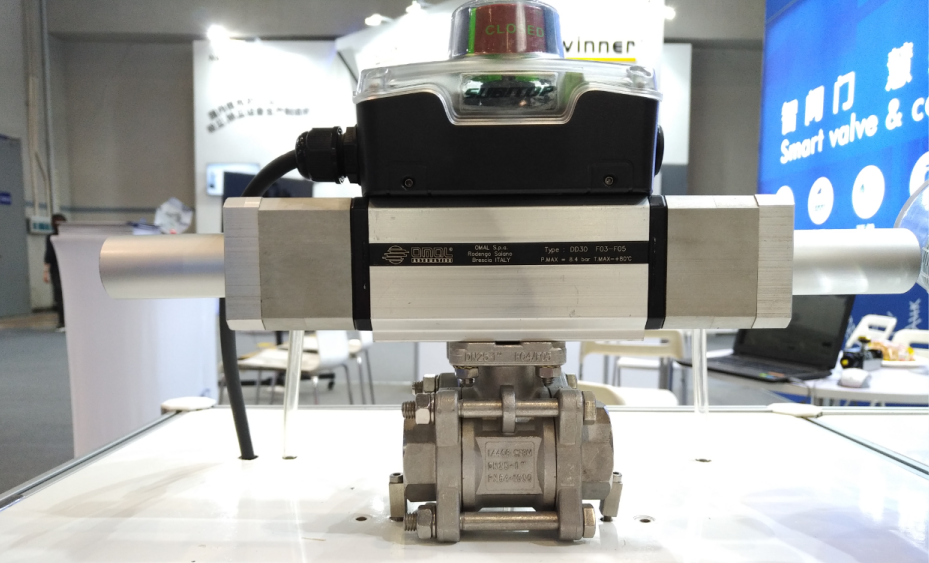

OMAL（欧玛尔）独有产品计量型气动执行器可轻易满足以上要求。它采用国际先进技术，可在0°～45°进行方便快捷的调整，具有计量准确、使用寿命长、安全可靠等优点。经济而简单，易于控制和调节，非常适合食品饮料、医药、油漆、化妆品、石化等行业的定量或变量灌装设备的流量控制。

1.技术参数

计量转角：最大45°

最大转角：90°

扭矩：30Nm～480Nm(在5.6bar气源下）

 气源压力：5.6bar；最大8.4bar

 工作温度：-20℃～+80℃

 安装法兰：DIN/ISO 5211 DIN3337 F03-F10

2.工作原理

计量型气动执行器由OMAL标准双动执行器和另两个附加的外部气缸组成。通过改变附加气缸的活塞行程，执行器和阀门转角被停止在预先设定的角度（0°～45°），因此阀门流量得以调节。

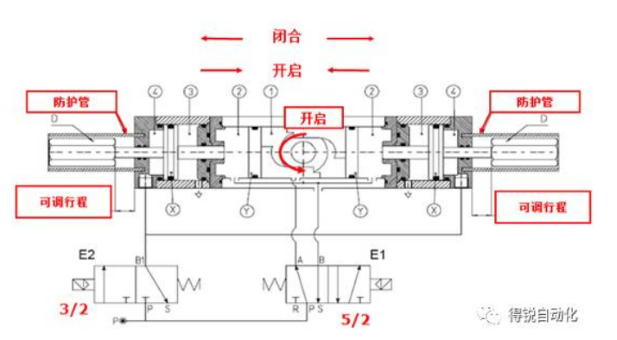

如上图所示，计量型气动执行器由两个电磁阀控制：

E1,二位五通电磁阀，控制执行器；

E2,二位三通电磁阀，用于控制两个外部缸。

以上图所示为例说明在分段灌装过程中的控制

- 当阀门完全关闭(0°) 时：E1（断电）：A进气, B排气；E2（断电）：B1排气。

- 当阀门完全打开(90°）时进行初步灌装：E1（通电）：A排气，B进气；E2（断电）：B1排气。

- 当达到初步的灌装程度（比如90%）时，E2通电，使附加缸活塞移动到设定的位置，然后E1断电，执行器在设定角度（例如30°）停止。此时阀门的开度和流量被减少，从而达到进行精确灌装的目的。精确灌装时电磁阀状态：E1（断电），进气 A，排气B；E2（通电）进气B1。

- 当您重复以上过程时，这个调节角度和相应的阀门流量将被重复。

   注：调节螺母"D"的长度规定计量装置调节角度为0°～45°。

- 当达到灌装量时，E2断电(排气B1)；主体缸活塞继续向两边运动，从而使阀门完全关闭。至此灌装过程结束。

3.优势

1.具备OMAL标准双动执行器的一切优点：

拨叉式结构大力矩小体积、多点导向密封、碳石墨填充特氟隆密封、内外表面阳极氧化处理、转动轴防电化锈蚀处理、自润滑转动销、光滑耐磨的酚醛树脂轴套等；

2.方便调节行程；

3.行程调定后，可长期在工作周期中保持持久不变的计量精度；

4.通过电磁阀控制，可分布布局，控制方便，安全可靠，响应速度快；

5.变速灌装，计量精确。

4.典型应用

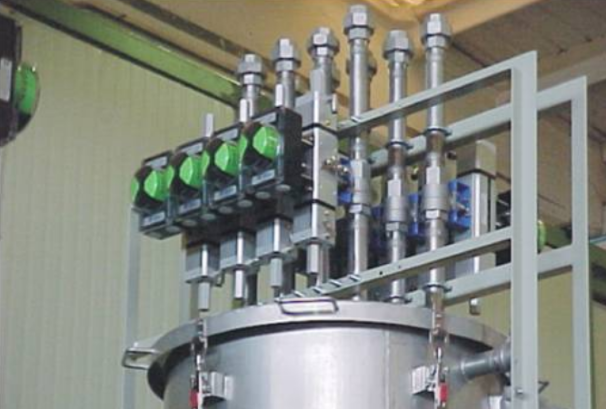

灌装机

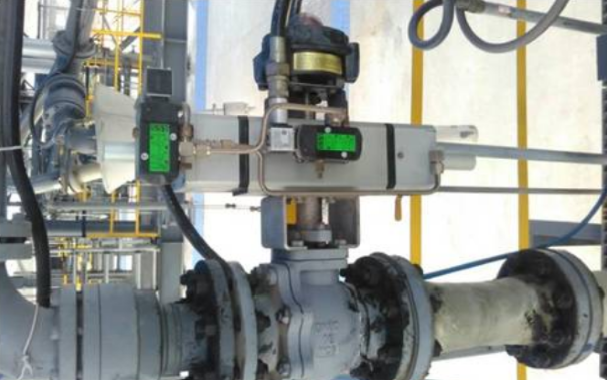

石化定量装车
