随着国家大量的石油管线的建设，石化领域阀门需求量增大，石油石化行业成为阀门应用领域中比较重要的一块。而在阀门的选购上，进口气动执行器相对国产气动执行器来说有较大的优势。常见的阀门执行机构有电动执行机构、气动执行机构和液动执行机构，而电动执行器和液动执行器反应速度很慢，所以在有气源的情况下，大部分都采用气动执行器。鉴于国产执行机构在制造工艺上还处在模仿阶段，而在石油石化行业中，一般都是大型国际化企业或是国企，所以在执行机构的选择上一般都是采用的进口气动执行器，本文就以意大利的OMAL进口气动执行器为例。

进口气动执行器的类型与工作原理

本文以世界著名执行器和阀门生产商意大利OMAL欧玛尔为例，为你分析进口气动执行器的工作原理和应用。

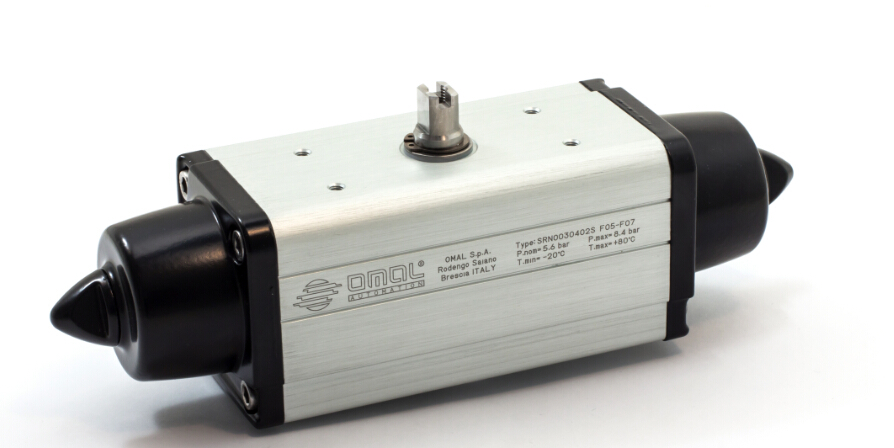

进口气动执行器按气源作用分为单作用式和双作用式；按传动方式分为齿轮齿条式和拨叉式（OMAL气动执行器就是采用拨叉式，也是世界上首个采用拨叉式结构的厂家）；按气动原理类型分为开关型和调节型。

OMAL的进口气动执行器采用的是拨叉式结构，拨叉式与齿轮齿条式工作原理大致相同，都是利用气体的高压推动活塞压缩弹簧，同时带动齿条（拨叉），齿条（拨叉）带动齿轮（拨叉螺杆）。不同的是拨叉式的执行机构的输出力矩与齿轮齿条不同，前者的输出力矩是变化的，在开和关的时候力矩是最大的，在45°的时候是最小的，而齿轮齿条式的力矩是恒定的，不会发生变化。同时，拨叉式的气动执行器在体积和质量上都小于齿轮齿条式，寿命也是齿轮齿条的5-10倍。

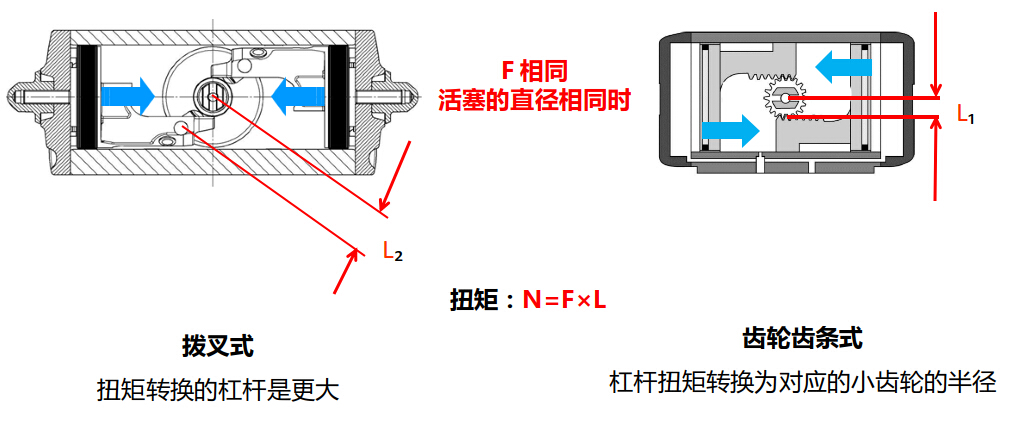

拨叉式气动执行器与齿轮齿条式对比

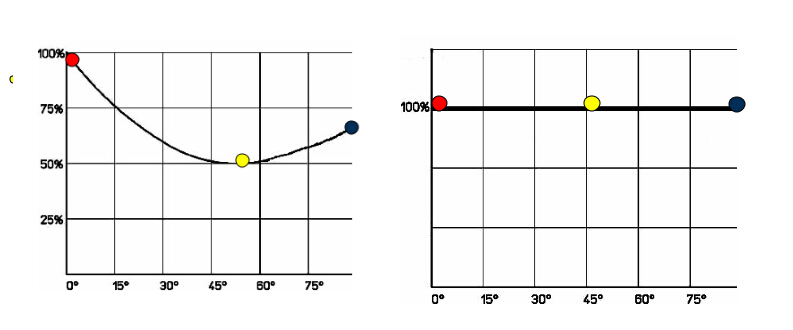

两者扭矩对比（左：拨叉式）

进口气动执行器的气动原理分析

进口气动执行器根据阀门的开关需要分为普通型、快速反应型和调节型。

1. 普通型

普通型的进口气动执行器由一个气动三联件和一个电磁阀组成，当需要开启阀门时，电磁阀接受信号后打开，气动经过气动三联件和电磁阀进入气缸，推动活塞打开阀门；当需要关闭阀门时，电磁阀街道信号换向，活塞被反向推回，阀门关闭。单作用式采用的是两位三通阀，双作用采用的是两位五通阀。

2. 快速反应型

在石油石化的管道阀门安装中，有些位置要求阀门在紧急情况下快速关闭或打开，这时需要快读反应的执行机构。快速反应型的执行机构一般采用单作用执行器。

3. 调节型

     在石油管线安装的所有阀门中，并不都是只需要打开和关闭阀门的，有些还需要对流体进行调节来控制流体，这样就需要安装限位开关盒和调节型的气动执行器，以深圳得锐自动化设备有限公司的气动执行器为例，一般在调节型气动执行器上增加一个SUBITOP限位开关盒，以此对阀门位置进行调节和信号反馈。调节阀门的开度大小，从而行程一个有效的闭环控制系统。

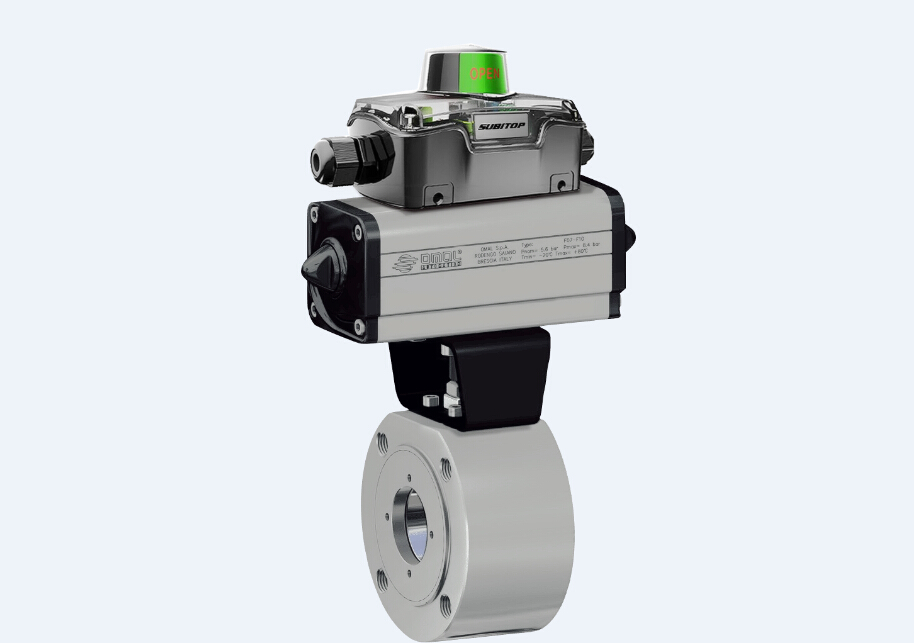

OMAL轻型调解型气动球阀
