作者： 得锐自动化发表时间：2019-07-17 08:10:33浏览量：5725【小中大】

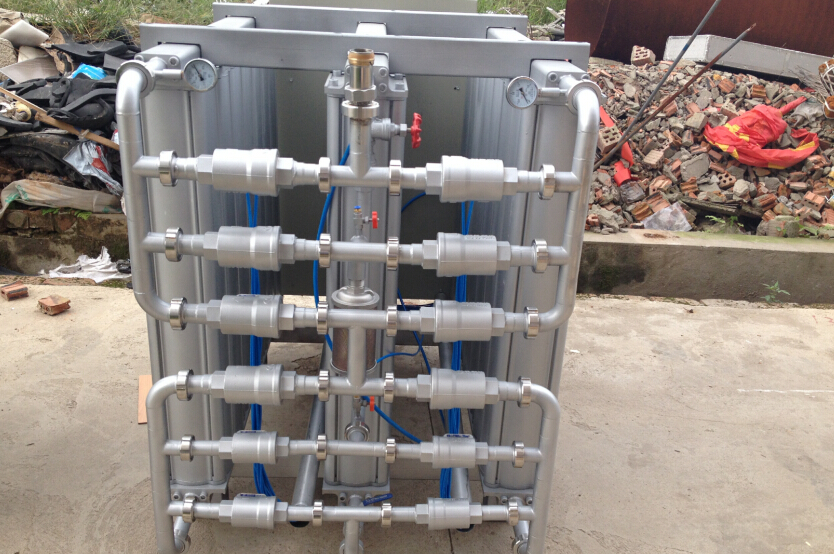

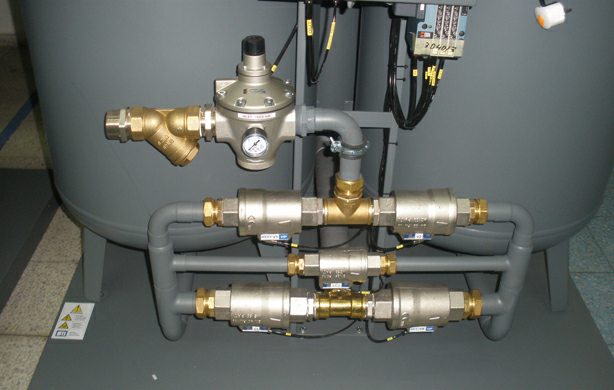

梭阀是意大利OMAL自控阀门公司研发的一款直行程阀，它的全名叫“VIP气动梭阀”，它将执行机构和切断元件合二为一。当时，OMAL气动梭阀的推出，可以说是轰动欧洲，并于当年获得欧洲工业设计金奖。体积小巧、寿命长、免维护等优点，被主要应用于小型空分设备中的制氧机、制氮机和精密医疗设备中。
为什么VIP气动梭阀在制氧机、制氮机上广受欢迎？我们不得不先说说在梭阀推出之前，小型空分设备在流体控制上所遇到的难题。
问题一：空间紧凑。小型空分设备一般为制氧/制氮机、医用气体设备等。设备体积较小，空间紧凑。其他阀门提交较大，安装不上。
问题二：故障率高。在梭阀应用之前，一般用角座阀、蝶阀、球阀等其他阀门代替，其在空分设备上故障率偏高。
问题三：寿命很短。一般气动球阀使用寿命只有5万次左右，使用周期短，寿命普遍不长。
问题四：维护频繁。小型设备阀门开启频繁，阀门密封磨损严重，要经常维护。
问题五：成本提高。使用气动球阀或气动蝶阀成本相对较高，而且对气源消耗较大，提高空气压缩机负荷。
这些问题的存在，会让你呕心沥血、潜心打造的制氧制氮设备，因一台阀门而失去市场竞争力！
为什么是“史无前例”的推出？因为制氧制氮机在以前都是采用角座阀，梭阀在OMAL推出之前是没有的。所以梭阀是仅属于OMAL的专利产品。意大利OMAL推出VIP梭阀，解决了制氧制氮机、及其他小型设备的流体控制难题。并于1998年获得欧洲工业设计金奖。

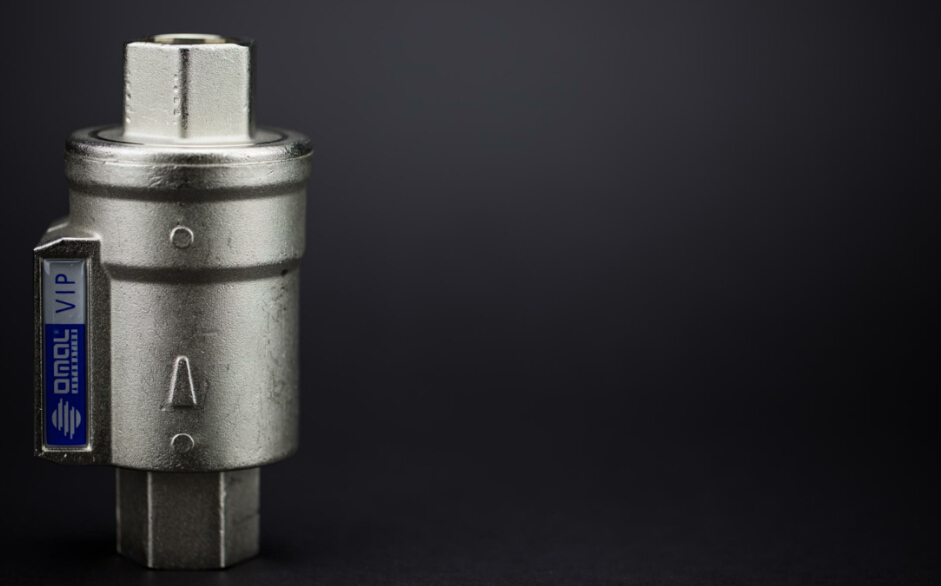

VIP梭阀体积十分小，将执行机构与切断元件合二为一，阀芯同时也是执行机构的活塞。因此它可以非常紧凑，比气动球阀体积小大约60%。非常适用于空间紧凑的小型空分设备上。其次，VIP梭阀没有任何外动元件，安装方便，简单可靠。完美满足精密设备中狭小空间阀门的安装。
VIP梭阀的第二个特点就是性能稳定。由于介质压力全部释放在阀座上，活塞轴的移动几乎不受介质阻力干扰，可快速开或关。经改进的阀内结构，使介质流态更好，压损更小。同时，VIP梭阀通过ATEX（爆炸性环境）认证、PED(欧盟安全标准压力）认证。
好的品质，为您的设备带来良好的口碑效应，为您的品牌建设添砖加瓦VIP梭阀的使用周期长。首先，取决于优良的密封性能。其次，活塞轴几户不承受介质的阻力，磨损很小，开关次数轻松达到50万次，是气动球阀寿命的10倍。
梭阀内外表面镀镍，内表面防腐蚀处理，已预加润滑脂。再加上其使用周期特别长，可真正做到免维护！所以，售后维修这块，客户安心您也省心（qián）！
1.VIP梭阀的价格低于气动球阀、气动蝶阀、角座阀等

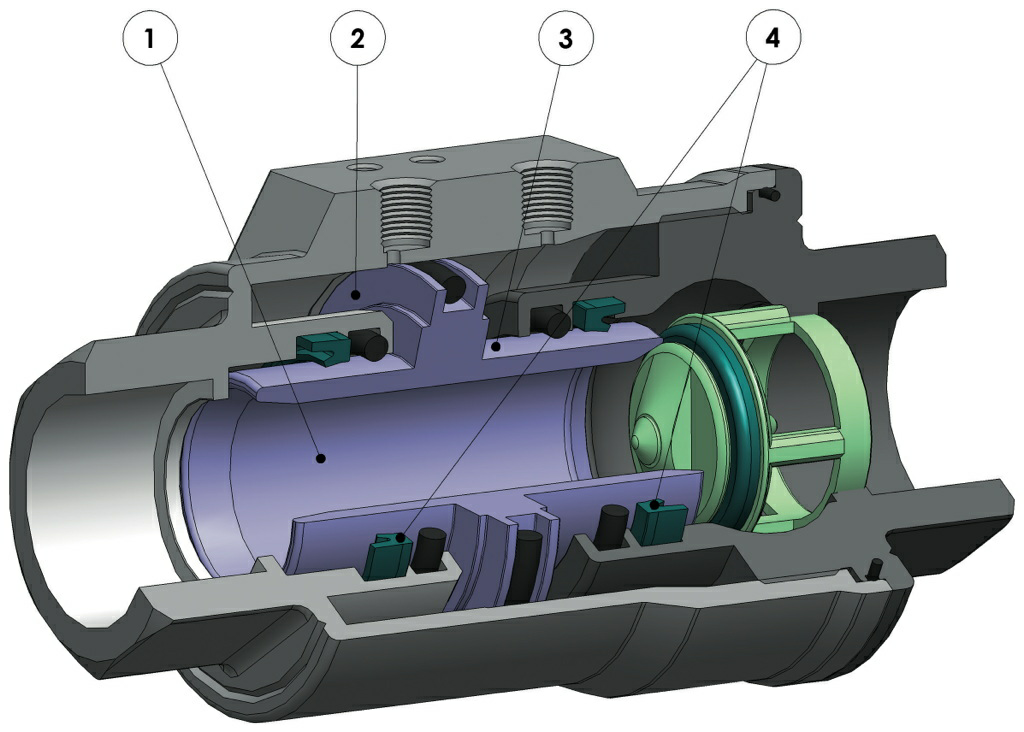

1.内部通道直径等于管道直径
流体总流量
2.集成在单个产品中的执行器和阀门
与驱动阀门相比，空间（-60％）更小，成本更低3.带化学镀镍的活塞（20） -25微米）
增强对腐蚀剂的保护
由于表面硬度的增加（400 -550 HV），减少了垫圈的磨损
4.唇形密封
垫与O形圈相比，垫圈磨损更少

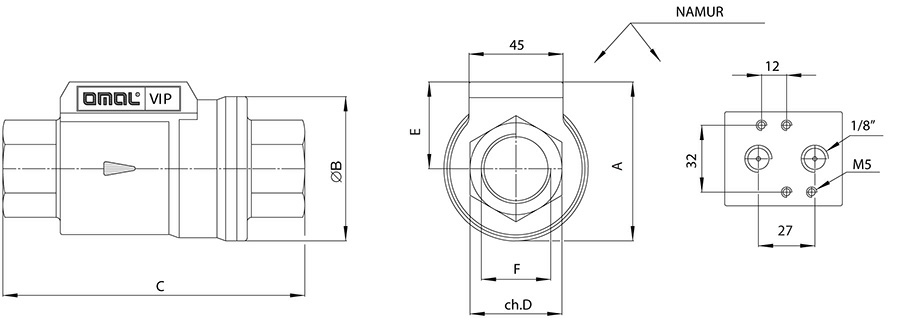

尺寸表
DN通经
10
15
20
25
32
40
50
连接螺纹尺寸（气体）
3/8”
1/2”
3/4”
1”
1”1/4
1”1/2
2”
进气孔mm
10
15
20
25
32
40
50
A mm.
54
60
70
76
92
102
115
øB mm.
46
51，7
63,5
69
86
96
109
C mm.
98
112
135
143
165
180
207
ch. D mm.
22
27
33
41
50
60
75
E mm.
31
34
39
42
49
54
60
空气 双动 耗气量 dm3/循环
0,024
0,035
0,063
0,08
0,15
0,219
0,31
空气 单动 耗气量 dm3/循环
0,012
0,017
0,031
0,04
0,075
0,109
0,155
双动 重量 Kg
0,8
1
1,59
1,8
3,13
3,5
5,5
单动 重量 Kg
0,85
1,05
1,69
1,88
3,41
3,7
5,8
|

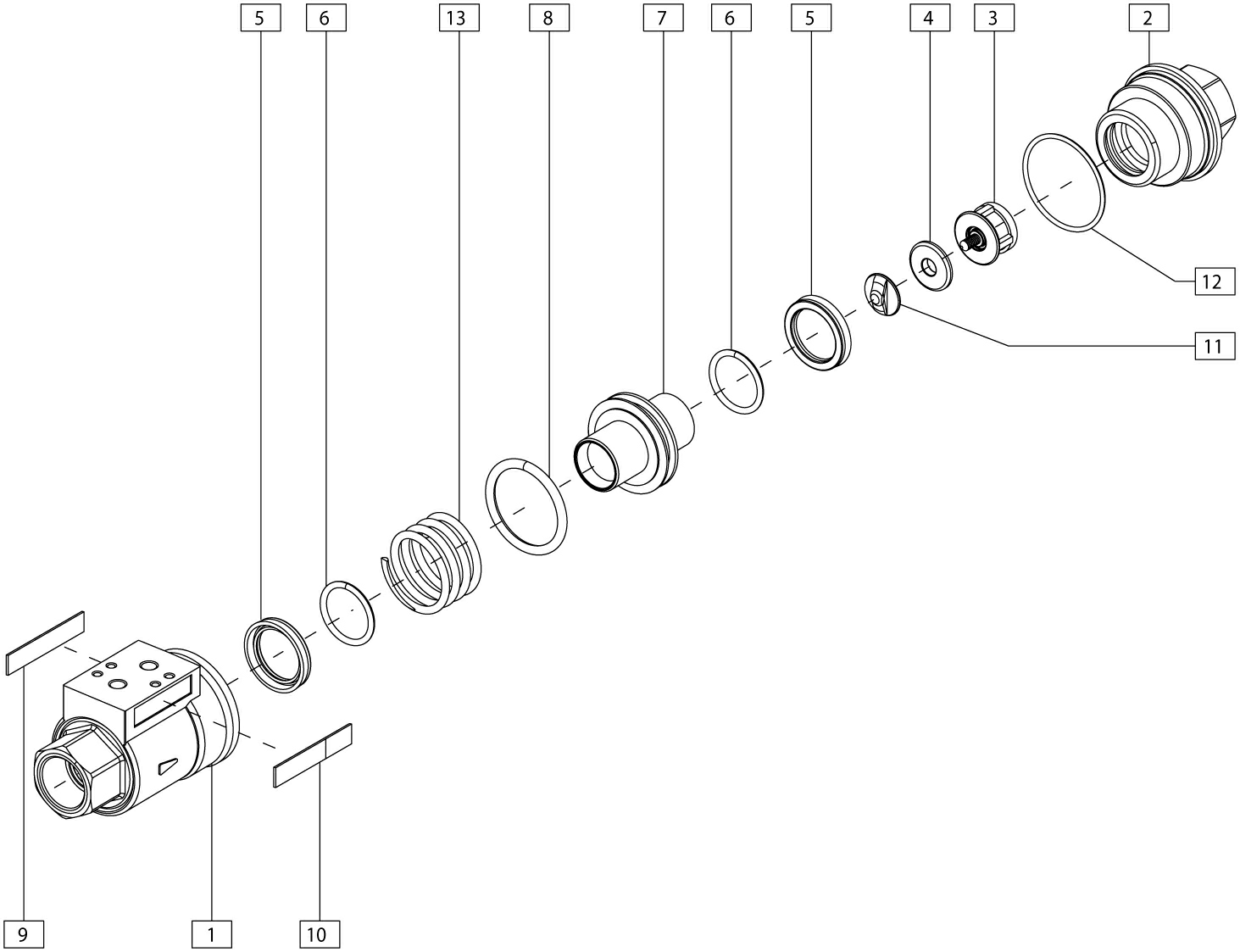

位子 |
部件名称 |
Q.ty |
所用材料 |
处理标准 |
|
1 |
阀体 |
1 |
黄铜 |
EN 12165 CW617N - 镀镍 |
|
2 |
阀套 |
1 |
黄铜 |
EN 12165 CW617N - 镀镍 |
|
3 |
阀座 |
1 |
黄铜 |
EN 12165 CW617N - 镀镍 |
|
4 |
阀座密封圈 |
1 |
丁晴橡胶橡胶/氟橡胶/乙丙橡胶橡胶 |
|
|
5 |
契型密封圈 |
2 |
丁晴橡胶橡胶/氟橡胶/乙丙橡胶橡胶 |
|
|
6 |
环形阀杆圈 |
2 |
丁晴橡胶橡胶/氟橡胶/乙丙橡胶橡胶 |
|
|
7 |
活塞 |
1 |
黄铜 |
EN 12164 CW614N - 镀镍 |
|
8 |
环形活塞圈 |
1 |
丁晴橡胶橡胶/氟橡胶/乙丙橡胶橡胶 |
|
|
9 |
技术参数标牌 |
1 |
聚酯纤维 |
|
|
10 |
欧玛尔（ OMAL）商标标 |
1 |
聚酯纤维 |
|
|
11 |
阀座环 |
1 |
黄铜 |
EN 12164 CW614N -镀镍 |
|
12 |
阀套环 |
1 |
丁晴橡胶橡胶/氟橡胶/乙丙橡胶橡胶 |
|
|
13 |
弹簧（仅用于单动型） |
1 |
不锈钢 |
|
