三个方面解读拨叉式气动执行器与齿轮齿条式的区别

作者: 得锐自动化发表时间:2019-11-22 15:54:40浏览量:8009

最近几年,拨叉式气动执行器凭借着结构上的优势,悄无声息的在行业内火了起来。但是齿轮齿条式气动执行器在制造工艺的成熟上和广泛应用上还是远胜于拨叉式。所以我们在进行执行器选型的时候,有人经常会问,拨叉式气动执行器和齿轮齿条式到底有什么区别,我又改如何去选择,下面小编将从三个方面去解答你这个问题:


      最近几年,拨叉式气动执行器凭借着结构上的优势,悄无声息的在行业内火了起来。但是齿轮齿条式气动执行器在制造工艺的成熟上和广泛应用上还是远胜于拨叉式。所以我们在进行执行器选型的时候,有人经常会问,拨叉式气动执行器和齿轮齿条式到底有什么区别,我又改如何去选择,下面小编将从三个方面去解答你这个问题:

      1. 工作原理

      拨叉式气动执行器:
拨叉式气动执行器
      拨叉式气动执行器的工作原理是压缩空气进入气缸,推动拨叉式活塞运动,通过拨叉盘将活塞的直线运动转为圆盘的旋转运动,圆盘带动输出轴转动,从而实现对阀门的控制。大家记住了,是拨叉盘的旋转运动。



      齿轮齿条式气动执行器:

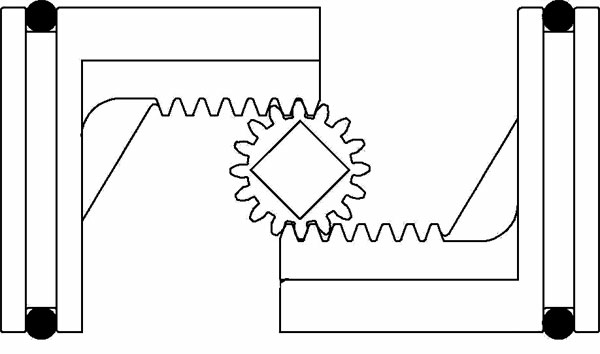

齿轮齿条式气动执行器
     齿轮齿条式气动执行器可能大家都知道,是由压缩空气进入气缸,推动齿条式活塞直线运动,齿条与齿轮轴上的齿轮啮合带动齿轮轴旋转运动从而实现对阀门的控制。


       两者的差别就是拨叉盘和齿轮齿条的差别而已!


      2.技术优势:


拨叉式气动执行器优势

      【1】开启关闭扭矩大,更适合球阀、蝶阀的控制;
       圆盘与拨叉、传动销与圆盘均通过销连接,圆盘尺寸可以趋近缸径,拨叉与圆盘连接的销接近圆盘边缘,因而能以较小的尺寸获得较大的扭矩。同时,圆盘的结构独特,其与销连接处有特殊曲线式设计,旋转时的扭矩特性与蝶阀、球阀启闭所需扭矩特性相符。
      【2】重量轻,体积小,易于安装;
       由于拨叉式执行器独特的大力矩结构,使其在相同输出力矩的情况下,重量相比于齿轮齿条式执行器重量更轻、体积更小,安装起来更方便。

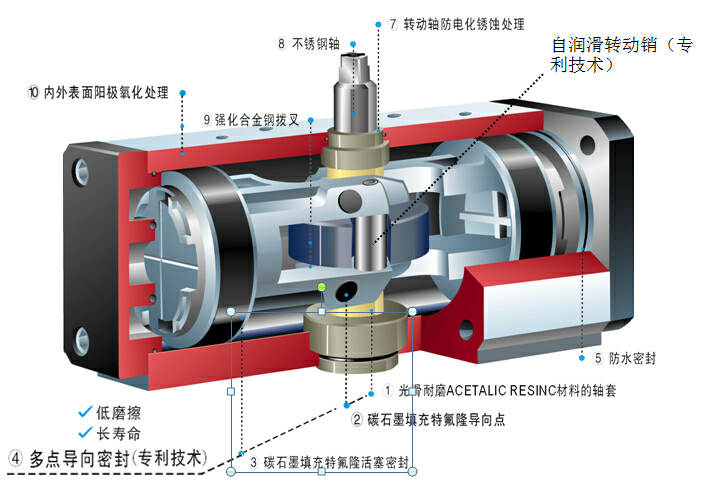

      【3】多点导向密封,密封性能更好,运动更平稳;
       拨叉式结构独特的结构结合OMAL专利的多导向密封、特殊处理的传动件等设计,传动件之间没有金属与金属直接接触,摩擦小,在测试过程中经受超过200万次的工作循环测试。
      【4】耗气量小,节能环保;
       经比较测试,同等扭矩下,OMAL拨叉式执行器比齿轮齿条式执行器拥有更低的耗气量(双作用执行器-40%,单作用执行器-20%),因此可以使用负载更低的压缩机或较小规格的压缩机,,降低能源消耗成本。

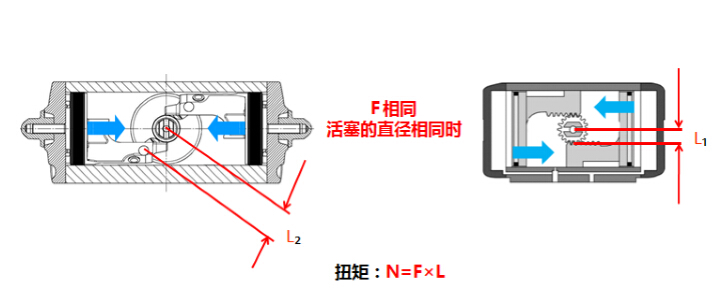

      3.扭矩对比:




      拨叉式气动执行器扭矩转换的杠杆是更大 ;
      齿轮齿条式小齿轮的半径转换为对应的扭矩杠杆;
      在执行器的开启的过程,拨叉式执行器在轴转动0°、45°、90°输出的力矩成线性,分别是最大输出力矩的100%、50%、100%,而齿轮齿条式执行器输出力矩成直线,整个开启过程都是一样的,可见拨叉式气动执行器运作时,输出力扭能随角度改变而改变,而且在阀门开启或关闭位置,力矩值最大,这正好与阀门的规律相符。相比齿轮齿条式执行器,拨叉式气动执行器和更能节省力矩,因为齿轮齿条式执行器的力矩是恒定。
