角座阀的工作原理和特点分析

作者: OMAL发表时间:2019-12-07 10:50:34浏览量:2322

深圳市得锐自动化设备有限公司代理的意大利OMAL角座阀能保持流速且能够节省空间,它是采用气动执行机构来操作的导向直行程阀,角座阀广泛应用于短时间频繁启动,具有反应灵敏,动作准确的特点。

       深圳市得锐自动化设备有限公司代理的意大利OMAL角座阀能保持流速且能够节省空间,它是采用气动执行机构来操作的导向直行程阀,角座阀广泛应用于短时间频繁启动,具有反应灵敏,动作准确的特点。



角座阀

      1.阀门特性



      OMAL角座阀主要有AISI 316 不锈钢和黄铜两种材质,相比梭阀和球阀更具耐久性且适合使用颗粒流体;主要分为常闭、常开、双动三种工作方式,可以安装在任何位置(水平、垂直或倾斜);符合欧盟PED-97/23标准,可提供欧盟ATEX-94/9认证;连接方式: ISO 228/1 和ISO 7/1。

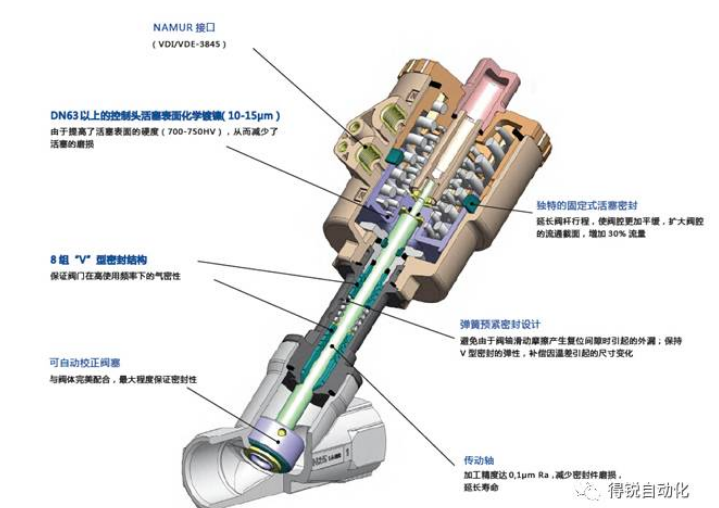

 角座阀拆解

      2、技术特征


      (1)执行器



      先进的气动执行器,工程塑料外壳,低摩擦黄铜镀镍活塞,内部动元件自润滑,免维护,可360°转动。与电磁阀连接为NAMUR接口,分常闭、常开、双动型。



      (2)阀杆密封



      密封材质均采用碳石墨填充PTFE。阀杆上部有密封套;中部为截留密封的V型密封套用于密封气源,这些密封可根据弹簧自调整;下部是OMAL的特别处理方案,采用不规则刮板式密封,保证阀杆无杂质。



      (3)阀体

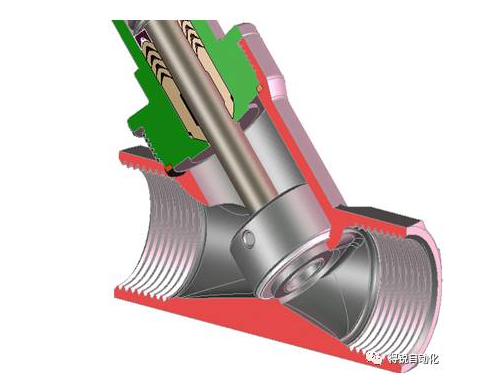

角座阀阀体

      大流量阀体,更合理的阀腔设计,减少流体阻力,结合加长行程的阀杆,流量增加30%,寿命高达200~700万次。



      3.介质流向说明

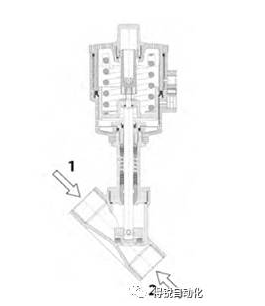

      (1)常闭型


角座阀常闭型

      任意边入口,“1”为入口时,有水锤作用,“2”为入口时,无水锤作用。

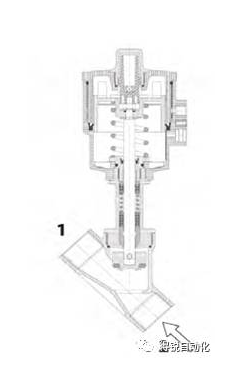

      (2)常开型






      常开型,无水锤作用,“2”为入口

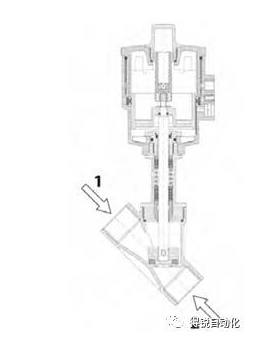

      (3)双动型



      双动型,任意边入口。





      4.实际应用

 角座阀在涂料行业的应用


涂料工厂

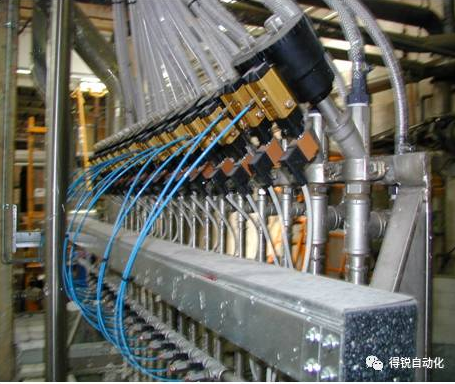

 角座阀在灌装机上的应用

灌装厂
