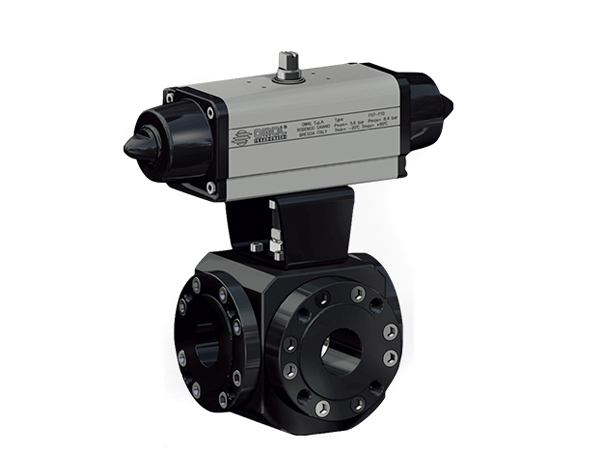

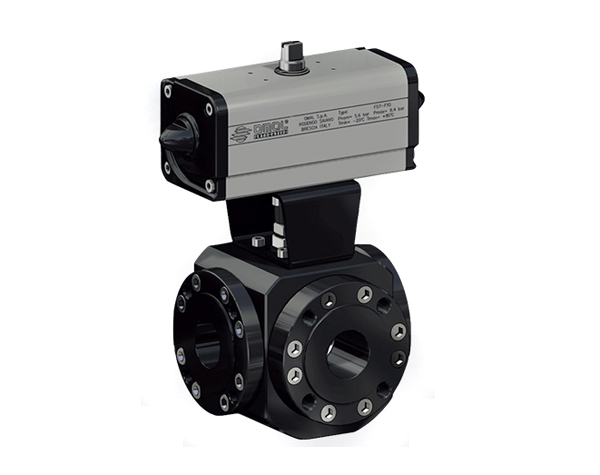

标准参数

浮动活塞球，全通径

软密封阀座采用TFM1600聚四氟乙烯材料

法兰连接：符合EN 1092-1，ANSE B16.5标准

压力等级：符合ansi150；PN16-40标准

适用介质：空气、水、气体、石油及石化产品，腐蚀性流体。

防静电装置：符合EN 12662-2标准

阀杆密封：V型系列，采用TFM1600聚四氟乙烯材料

阀杆增加了O形环密封圈

阀杆防冲出装置

执行器连接孔符合ISO5211标准

按要求提供的参数

采用A350LF2锻钢，工作温度可达-40°C

如需其他法兰连接标准请联系销售部门。

密封材料：PTFE加玻璃（RPTFE-GF），PTFE加碳石墨（RPTFE-CF）。如需其它密封材料，请与我们的销售部门联系。

手柄、螺帽及阀杆弹簧采用不锈钢

对于阀体、活塞球、阀杆需采用不同的特殊材料，请与我们的销售部门联系

表面处理：镀白锌、环氧树脂涂层（如需其它处理工艺，请与我们的销售部门联系）

可按要求提供ATEX防暴标识及证书

资质证书

符合欧盟承压设备97/23 EC PED标准; Fugitive Emisson ISO 15848 (ISO FE BH-C03-SSA 0); Ta-Luft VDI: 2440
Safety integrity level up SIL3 according to the IEC 61508
符合欧盟ATEX 2014-34-EU防暴指令，可按要求提供ATEX防暴证书

设计标准

阀体厚度符合ASME B16.34, ASME VIII div.1, EN12516标准

材料及等级：对ANSI美标阀门，符合ASME B16.34 标准；对PN公称压力阀门，符合 EN12516 标准

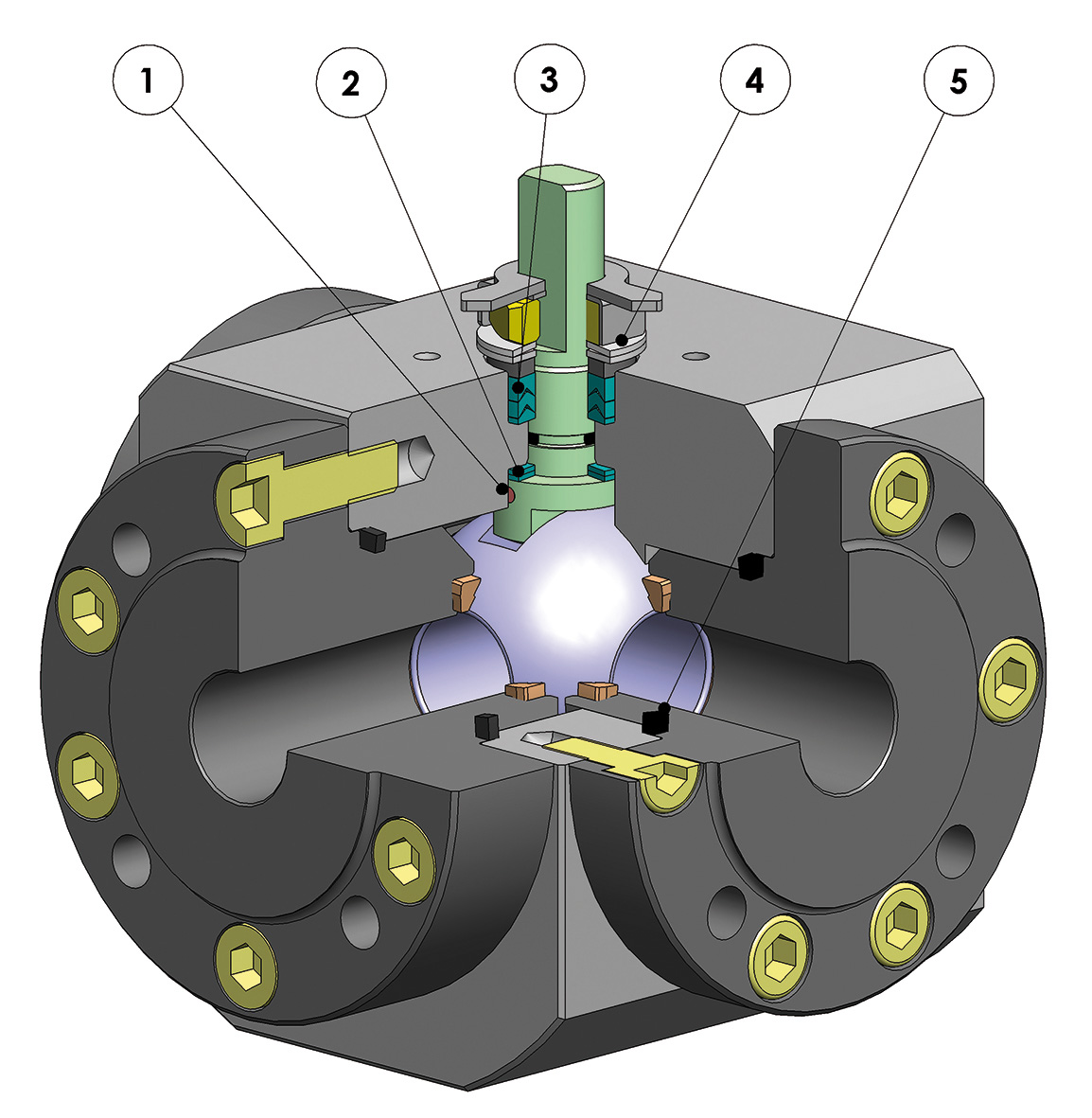

性能与特点
1	抗静电装置（保证了活塞球、阀杆及阀体间电力的连续性）	避免了可燃、可爆环境中因静电的积累而导致的突发事故
		保障了阀门整个寿命期间的安全使用
2	双防磨密封圈	保障了轻微的阀门工作扭矩
		保障了轻微的阀门工作扭矩
3	阀杆密封采用三重V型密封圈加O形环	阀门在长期使用后始终保持良好的密封性能
4	阀杆密封弹簧垫圈	保障了因阀杆转动而产生的部件间隙的恢复弥合，避免介质的外泄
		能使V塑料（chevron，V型）密封圈始终保持良好的密封性，避免了因大量热传播而导致的介质的外泄
5	石墨弹性密封材料	保障了对外的密封性能不受阀门热排放的影响
	??由于从原料到成品加工，阀门轴心始终如一，这使轴的调准达到极高的精度	延长了阀门寿命
		减少了工作扭矩
	制造碳钢阀门的材料符合美国防腐NACE标准	保障了产品良好的防腐性
		保障了材料的延展性
	欧玛尔公司全程跟踪生产过程	可对每道生产工艺严格检验
		可快速满足客户的特殊供应要求
	ATEX 防爆资质证书	可在具潜在爆炸危险的环境中安装
	排放污染"TA LUFT"资质证书	保障了极高的阀杆对外密封性能的安全
	PED承压设备资质证书	完全符合欧盟承压设备保准要求

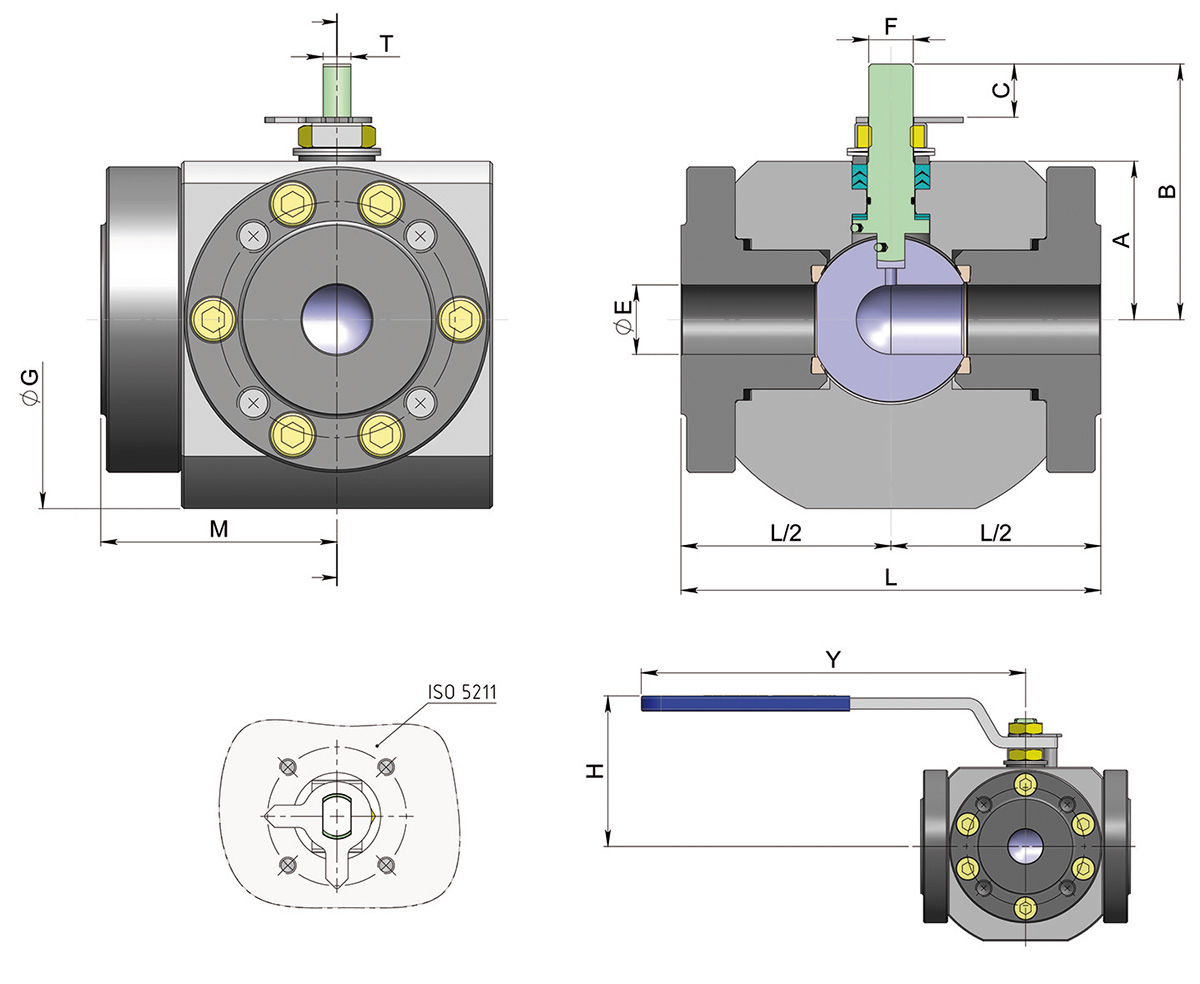

尺寸表

公称通径?	PN/ANSI	?E	L	M	A	B	C	ATT.ISO	F/T	?G	H	Y	Kg.
DN 15	PN 16-40	13	124	62	40	55	5,2	F03	10/6	112	73	140	6,8
DN 15	ANSI 150	13	124	62	40	55	5,2	F03	10/7	112	73	140	6,8
DN 20	PN 16-40	19	136	79	48	71	7,1	F04	12/8	130	90,4	150	10,5
DN 20	ANSI 150	19	136	79	48	71	7,1	F04	12/9	130	90,4	150	10,4
DN 25	PN 16-40	25	151	85	57	92	11,1	F05	16/10	149	108,4	275	15,2
DN 25	ANSI 150	25	151	85	57	92	11,1	F05	16/11	149	108,4	275	15,2
DN 32	PN 16-40	32	167	96	60	95	11,1	F05	16/12	164	111,3	275	20,8
DN 32	ANSI 150	32	167	96	60	95	11,1	F05	16/13	164	111,3	275	21,3
DN 40	PN 16-40	38	185	100	72	119,5	16,4	F07	22/14	185	132,5	350	26,1
DN 40	ANSI 150	38	185	100	72	119,5	16,4	F07	22/15	185	132,5	350	26,4
DN 50	PN 16-40	51	200	110	81	128,5	16,7	F07	22/16	195	141,5	350	32,4
DN 50	ANSI 150	51	200	110	81	128,5	16,7	F07	22/17	195	141,5	350	32,6
DN 65	PN 16	64	218	121	93	154	21,1	F10	30/18	220	180,3	450	47,6
DN 65	ANSI 150	64	218	121	93	154	21,1	F10	30/19	220	180,3	450	46,6
DN 80	PN 16	76	224	126	61	101	21,1	F10	30/20	239	188,3	450	57,9
DN 80	ANSI 150	76	224	126	61	101	21,1	F10	30/21	239	188,3	450	58,5
DN 100	PN 16	102	330	150	124	182	21,1	F10	30/22	295	208,3	450	109
DN 100	ANSI 150	102	330	150	124	182	21,1	F10	30/23	295	208,3	450	109

?

PN16-40 ANSI 150 对夹两片式球阀材料表

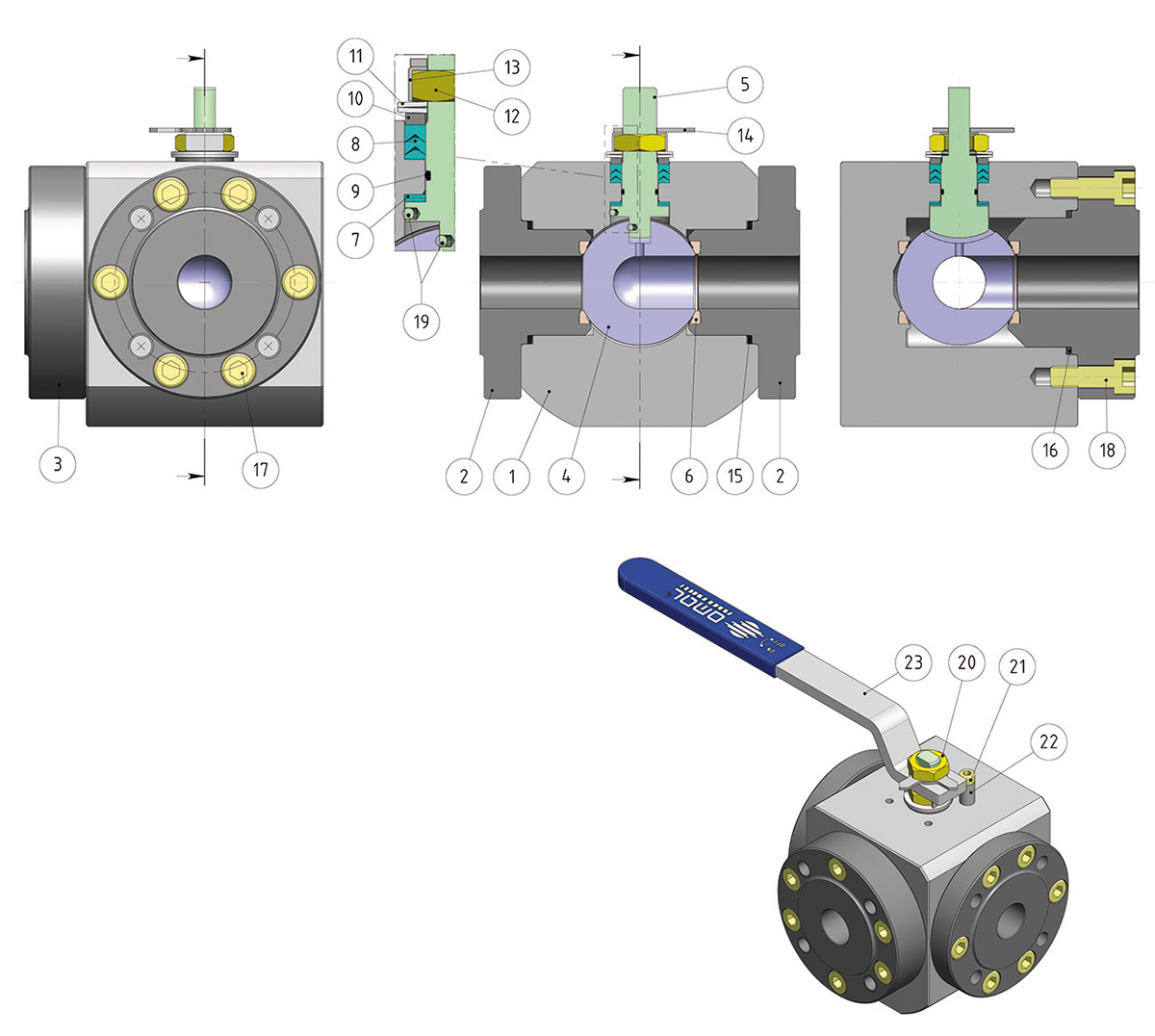

N°	?零部件	LF2 碳钢阀体	A105碳钢阀体
1	?阀体	ASTM A350 LF2?低温锻钢	ASTM A105?碳钢
2	垫圈
3	进口一侧垫圈
4	活塞球	ASTM A351 CF8M不锈钢铸件材料	ASTM A351 CF8M不锈钢铸件材料
5	阀杆	A564 TP.630 (17-4PH)	A564 TP.630 (17-4PH)
6*	阀座	TFM1600增强聚四氟乙烯	TFM1600增强聚四氟乙烯
7*	阀杆下端密封件	TFM1600增强聚四氟乙烯	TFM1600增强聚四氟乙烯
8*	V 型密封圈	TFM1600增强聚四氟乙烯	TFM1600增强聚四氟乙烯
9*	阀杆O形环	氟橡胶	氟橡胶
10	密封圈压盖	(x)镀锌碳钢	(x)镀锌碳钢
11	阀杆弹簧	50CrV4 镀锌 (xx)
12	阀杆螺帽	UNI 3740-1 6S 镀锌 (x)
13	螺帽紧固垫片	304 S.S. 不锈钢
14	指示器	304 S.S.不锈钢
15*	阀体密封圈垫圈	柔性石墨	柔性石墨
16*	进口一侧阀体密封圈垫圈	柔性石墨	柔性石墨
17	阀体垫圈螺丝	A2-70 UNI 3740 (304 S.S. 不锈钢))	8.8 UNI 3740 镀锌
18	进口一侧阀体垫圈螺丝	A2-70 UNI 3740 (304 S.S. 不锈钢))	8.8 UNI 3740 镀锌
19	抗静电装置	316 S.S.不锈钢)	316 S.S.?不锈钢)
20	紧固螺帽	UNI 3740-1 6S(x)??????镀锌	UNI 3740-1 6S(x)??镀锌
21	定位螺丝	A2-70 UNI 3740 (304 S.S.不锈钢)	A2-70 UNI 3740 (304 S.S 不锈钢.)
22	定位装置	镀锌碳钢?(x)	镀锌碳钢(x)
23	?手柄	Fe37(x) 镀锌	Fe37(x) 镀锌
* Components of seals kit

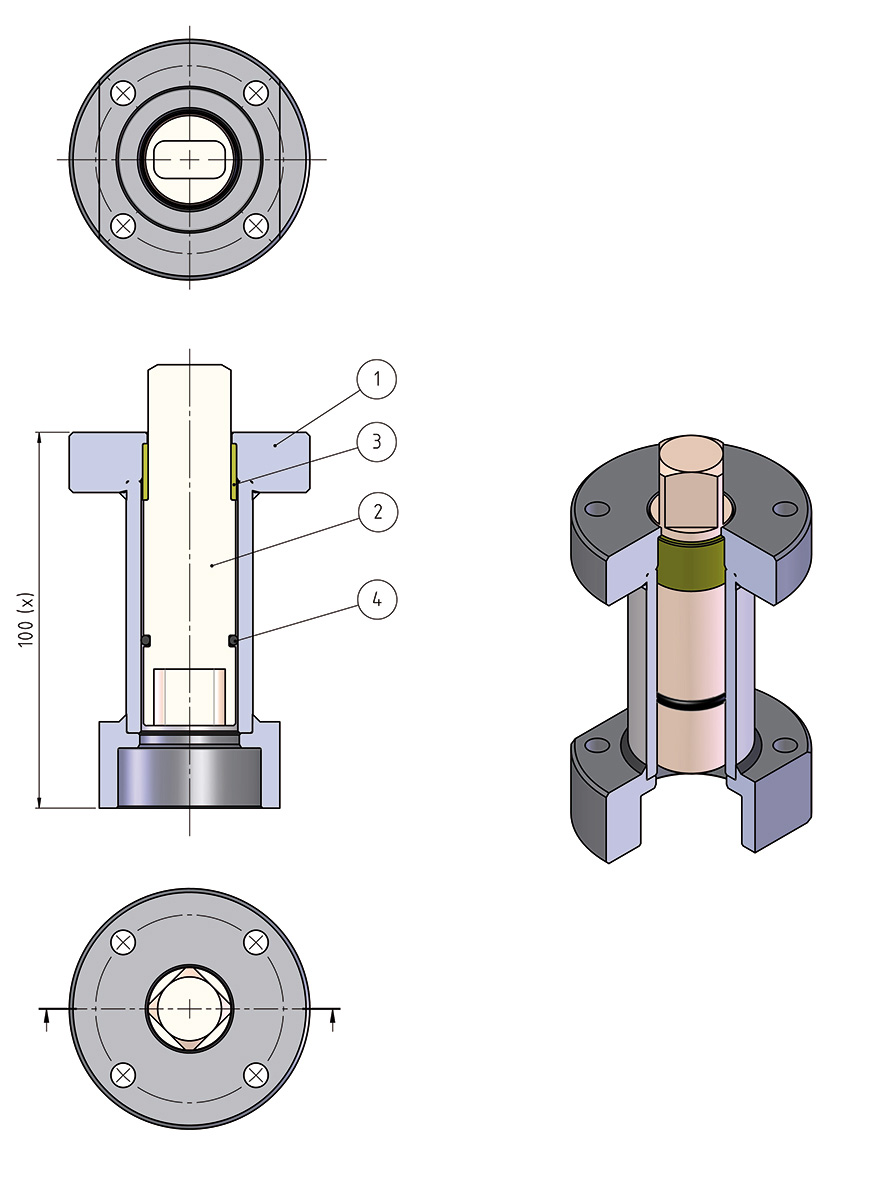

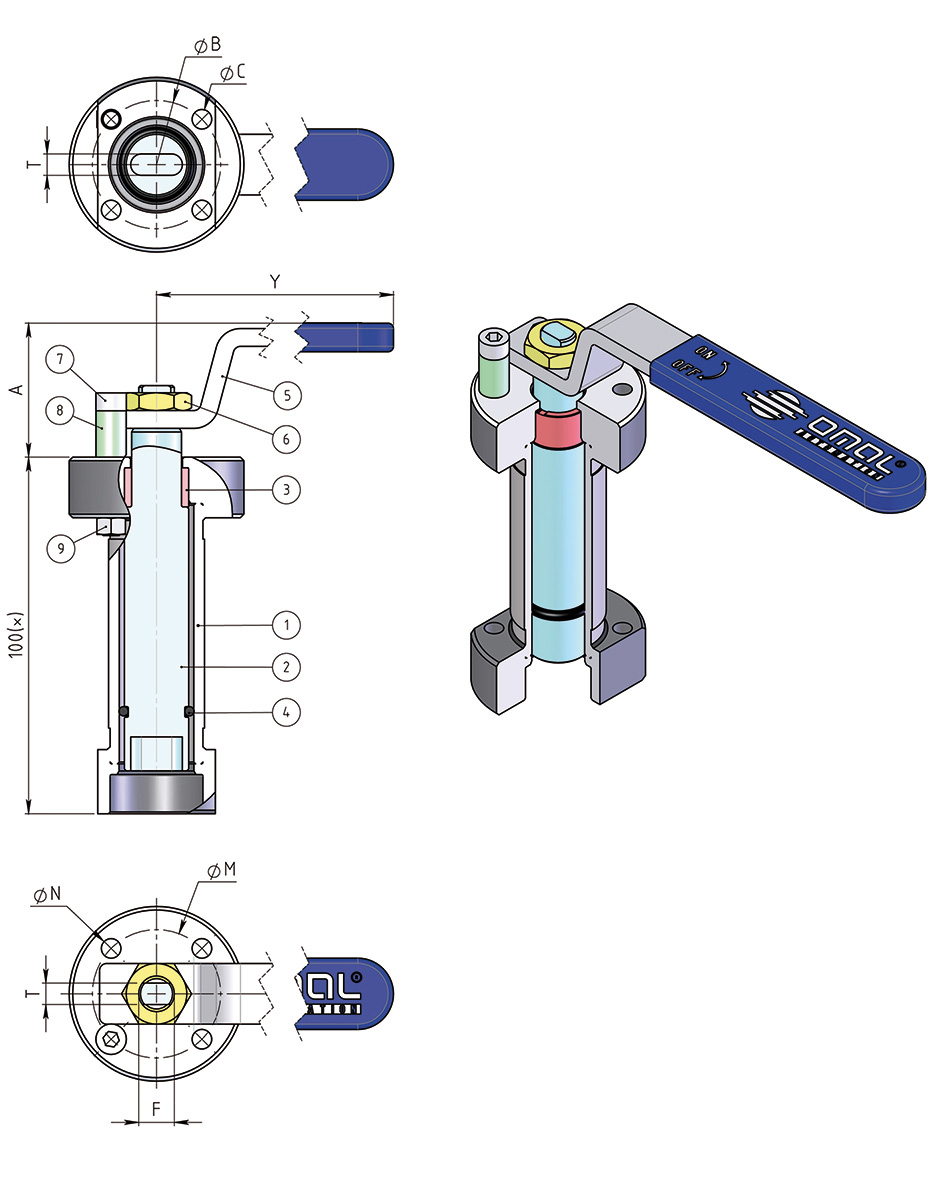

与手柄连接的焊接延伸轴

材料表

材料表
零部件编号	零部件名称	材料
1	延伸轴	AISI304 S.S.不锈钢
2	阀销	AISI 430 F?不锈钢
3	套子	聚甲醛树酯
4	O形环	丁晴橡胶
5	手柄	(*)镀锌
6	螺帽	(*)镀锌碳钢
7	把手柄	(*)?镀锌碳钢
8	把手柄螺丝	A2-70
9	把手柄螺帽	A2 (**)
