分体法兰二通球阀 ITEM 472/473型-石油石化专用阀-得锐自动化：OMAL欧玛尔全国指定授权总代理

标准参数

浮动活塞，缩紧

软密封阀座采用V型系列

法兰连接：符合ASMEB165；EN1092-1标准

工作温度：查阅压力温度附表

压力等级：符合ANSI600/PN63-100标准

适用介质：空气、水、气体、石油产品。

防静电装置：符合EN 12662-2标准

阀杆密封：V型系列，采用TFM1600聚四氟乙烯材料

阀杆增加了氟橡胶O形环密封圈

阀杆防冲出装置

执行器连接板开孔符合ISO5211标准

关闭角>7°

外表面处理：发蓝钝化膜

按要求提供的参数

工作温度：阀体采用LF2钢材，可达-40°C

如需其他法兰连接标准请联系销售部门。

密封材料：PTFE加玻璃（RPTFE-GF），PTFE加碳石墨（RPTFE-CF）。如需其它密封材料，请与我们的销售部门联系。

单向球阀采用活塞球内压力补偿孔

手柄、螺帽及阀杆弹簧采用不锈钢

采用材料（用于阀体/活塞球/阀杆）与标准配置不同的参数要求，请与我们的销售部门联系

外表面处理：镀白锌、环氧树脂漆，（如需其它处理方式，请与我们的销售部门联系）。

资质证书

符合欧盟承压设备97/23 EC PED标准

符合欧盟防爆ATEX 2014-34-EU标准

符合TA-LUFT VDI 2440标准

消防安全：符合EN ISO 10497 / API 607标准

井口安全阀API 6D标准：仅为法兰符合ANSI标准的球阀，提供n°6D-1007资质证书

设计标准

阀体厚度符合ASME B16.34, ASME VIII div.1, EN12516标准。

API 6D

材料及等级：对ANSI美标阀门，符合ASME B16.34标准；对PN公称压力阀门，符合 EN12516标准

特性与优点
1	抗静电装置（活塞球、阀杆和阀体间电流的连续性）	避免因静电的积累而造成可燃、可爆环境下的不测事故
		保障整个阀门寿命期间的安全
2	双防磨密封环	保障了阀门工作时较小的扭矩
		与单密封环相比磨损较小
3	“V”型密封件由3个密封圈+一个O形环组成	保证了长时间使用后阀门的良好密封性
4	阀杆密封件的弹簧垫片	保障了对因阀杆长时间半旋转产生零部件间隙的弥合，避免了介质的外流
		在产生大量热能情况下，使密封件性能不受损坏
5	弹性石墨密封件	保障了阀门对外密封性能不受产生的热量影响
	由于从原料至成品处于同一位子加工，保证了精确的阀门轴线	延长了阀门的寿命
		减少阀门工作扭矩
	使设备的保养维修直接方便	减少了保养维修的成本
	碳钢阀门按照nace对材料标准的要求制造的	保障了抗腐蚀性
		材料的延伸性增大
	欧玛尔公司对生产过程全程跟踪	对所有工艺程序进行最严格的控制
		能快速满足客户的特殊配置要求
	消防安全资质证书	在火灾中也能保障阀门的不泄漏
	ATEX防爆资质证书	可在有潜在爆炸危险的环境中安装
	“ＴＡ　ＬＵＦＴ泄漏标准”资质证书	保障了阀杆对外密封的安全
	ＡＰ１６Ｄ资质证书	可使用于油气及石化行业
		所有生产过程都有案可查
	PED资质证书	完全符合欧盟承压设备安全标准要求

压力/温度图表

尺寸表

公称通径	ANSI	A	B	C	?E	ATT. ISO	?M	?N	F/T	?G	?R	S	?H	N°孔	?I	P	Kg	L	Y	X
DN 20x15	Ansi 600	40	54,5	9,5	19	F04	42	M5	12/8	115	43	6,3	82,6	4	19	22,5	6,8	190	80	150
DN 25x20	Ansi 600	45	57,5	9,5	25	F04	42	M5	12/8	125	51	6,3	88,9	4	19	24,3	8	216	80	150
DN 32x25	Ansi 600	50	71,5	14,6	32	F05	50	M6	16/10	135	63,5	6,3	98,4	4	19	27,3	10,8	229	94	275
DN 40x32	Ansi 600	55	76,5	14,6	38	F05	50	M6	16/10	155	73	6,3	114,3	4	22	29	14,1	241	91	275
DN 50x40	Ansi 600	68	98,5	20,4	51	F07	70	M8	22/14	165	92	6,3	127	8	19	32	21,5	292	119	350
DN 65x50	Ansi 600	74	107,5	20,4	64	F07	70	M8	22/14	190	104,8	6,3	149,2	8	22	36	28,8	330	131	350
DN 80x65	Ansi 600	94	144	25,1	76	F10	102	M10	30/18	210	127	6,3	168,3	8	22	39	49	356	180	450
DN 100x80	Ansi 600	101,5	151,5	25,1	102	F10	102	M10	30/18	275	157,2	6,3	215,9	8	25,5	45	75,3	432	188	450
DN 150x100	Ansi 600	126	196,5	40,5	152	F14	140	M16	45/30	355	215,9	6,3	292,1	12	28,6	54	160	559	243	800

分体法兰二通球阀 ITEM 472/473型尺寸图2

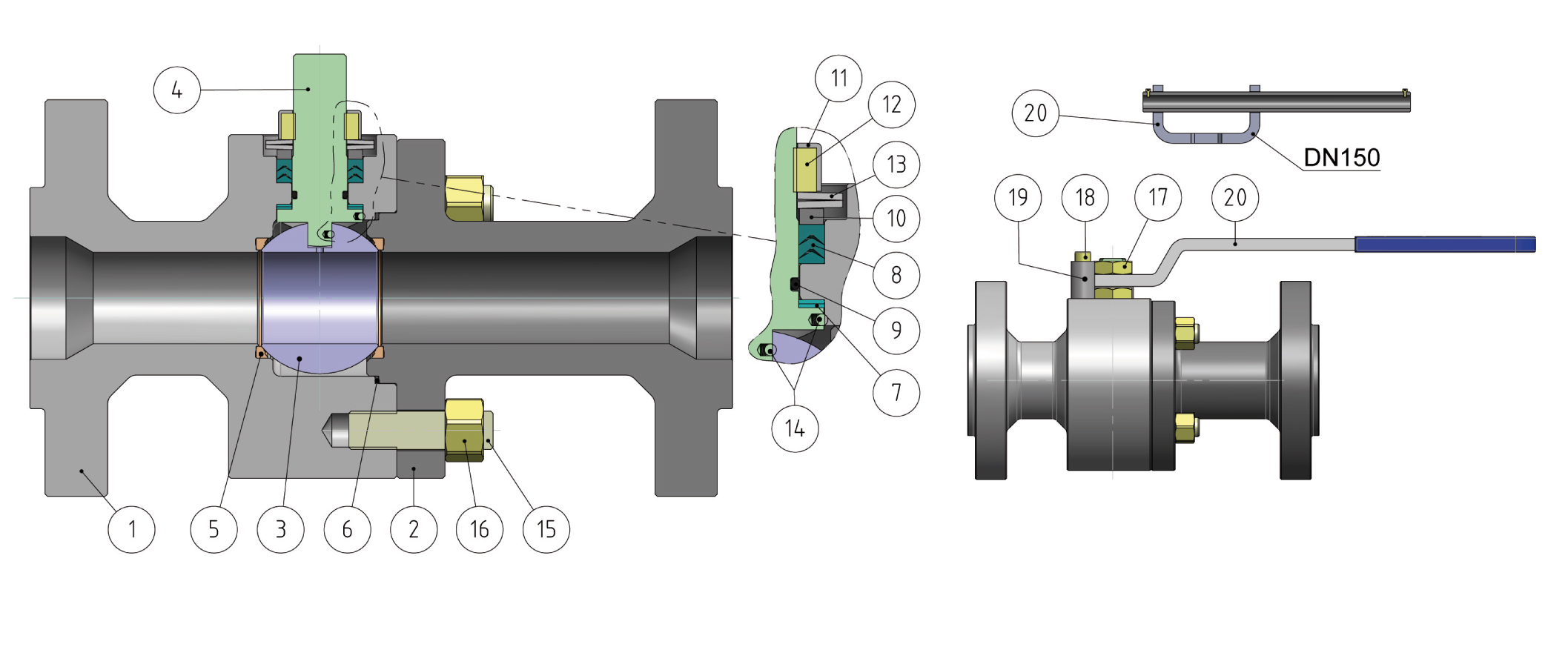

材料表??PN63-100 ANSI 600 分体式碳钢球阀?
N°	零部件	A105?碳钢阀体	LF2 碳钢阀体
1	阀体	ASTM A105	ASTM A350 LF2
2	连接口	ASTM A105	ASTM A350 LF2
3	活塞球	ASTM A351 CF8 ()(*) (1.4308/Gx5CrNi19-10)	ASTM A351 CF8 ()(*) (1.4308/Gx5CrNi19-10)
4	阀杆	A564 TP.630 (17-4PH)	A564 TP.630 (17-4PH)
5	阀座	DEVLON (.)	DEVLON (.)
6	阀体－连接口密封	弹性石墨	弹性石墨
7	阀杆下端密封	TFM1600 聚四氟乙烯(.)	TFM1600 聚四氟乙烯(.)
8	阀杆Ｖ型密封组件	TFM1600 聚四氟乙烯(.)	TFM1600 聚四氟乙烯(.)
9	阀杆Ｏ形环	氟橡胶(.)	氟橡胶 (.)
10	密封圈压盖	镀锌碳钢(x) (1)	?镀锌碳钢(x) (1)
11	紧固螺帽垫片	304 S.S.不锈钢	304 S.S.不锈钢
12	阀杆螺帽	UNI 3740-1 6S 镀锌 (x)	UNI 3740-1 6S 镀锌(x)
13	弹簧垫片	50CrV4 镀锌 (xx)	50CrV4 镀锌 (xx)
14	抗静电装置	316 S.S.不锈钢	316 S.S.不锈钢
15	拉片	ASTM A193-B7	ASTM A320-L7
16	螺帽	ASTM A194-Gr.2H	ASTM A194-Gr.4
17	紧固螺帽	UNI 3740-1 6S 镀锌 (x)	UNI 3740-1 6S 镀锌 (x)
18	定位螺丝	A2-70 UNI 3740 (304 S.S.不锈钢)	A2-70 UNI 3740 (304 S.S.不锈钢)
19	定位装置	镀锌碳钢 (x)	镀锌碳钢 (x)
20	手柄	Fe37 镀锌 (x)	Fe37 镀锌 (x)

(*): A351 CF8M

(**): 对于公称通径 ≤DN40x32 的阀门，仅能提供 CF8M材料的?

(x): 304 s.s. 不锈钢

(xx): 301 s.s. 不锈钢

???: 对于公称通径 ≤DN40x32 的阀门型号，仅提供采用 DEVLON 材料做的

(1): 对于公称通径 DN150x100 仅能提供 304?材料的

(.): 其它可按要求提供的材料

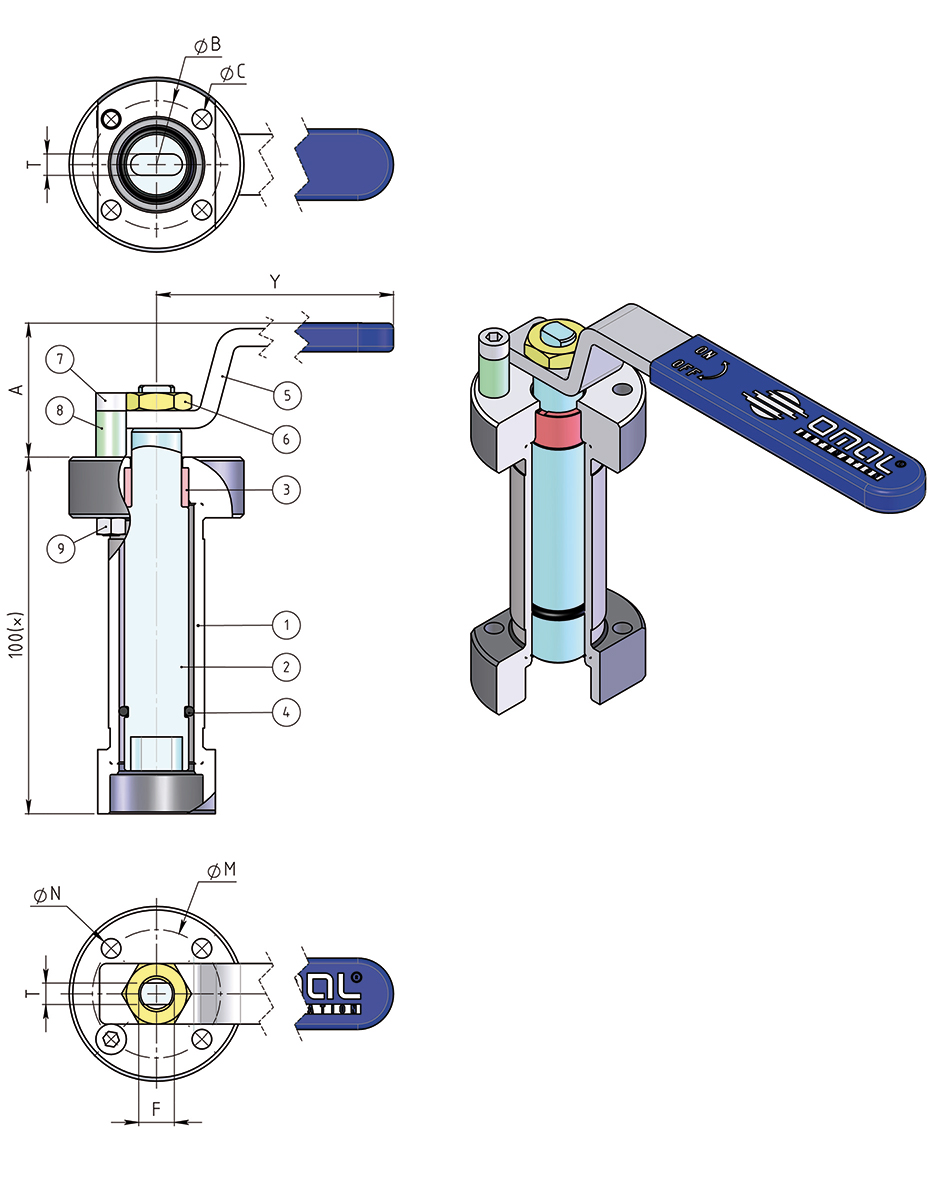

与手柄连接的焊接延伸轴

材料表

材料表
零部件编号	零部件名称	?????????材料
1	延伸轴	AISI304 S.S.不锈钢
2	阀销	AISI 430 F?不锈钢
3	套子	聚甲醛树酯
4	O形环	丁晴橡胶
5	手柄	(*)?镀锌
6	螺帽	(*)?镀锌碳钢
7	把手柄	(*)?镀锌碳钢
8	把手柄螺丝	A2-70
9	把手柄螺帽	A2 (**)

(*):按要求可提供 304不锈钢

(**):阀门没有符合ISO F04的连接口

尺寸表

ISO

A

B

C

M

N

F/T

Y

F03

36

5,5

36

5,5

10/6

140

F04

43

42

5,5

42

M5

12/8

150

F05

45

50

6,5

50

6,5

16/10

275

F07

54

70

9

70

9

22/14

350

F10

76

102

11

102

11

30/18

450

备注：延伸轴编号取决于阀门工作方式及接口的规格；订货时需对此提出具体要求。

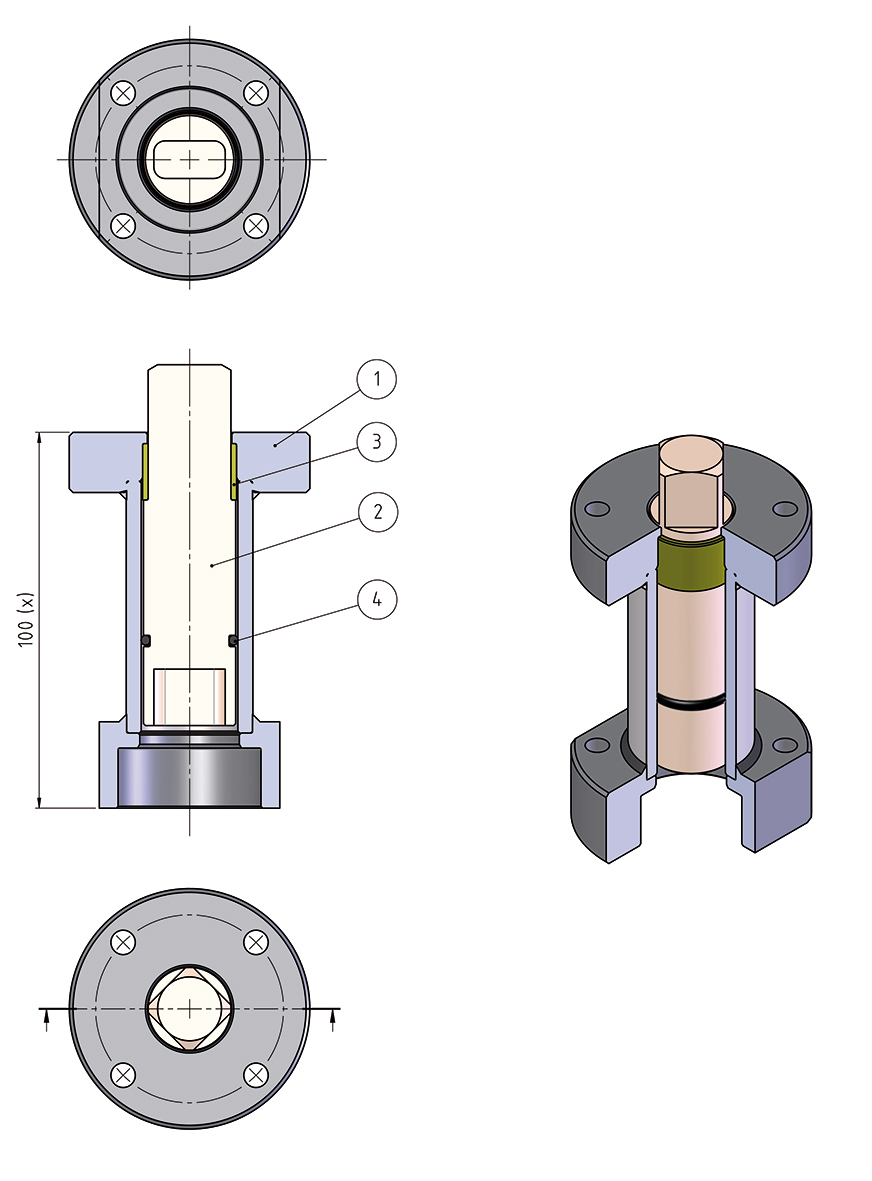

连接执行器的延伸轴

备注：尺寸取决于阀门接口的规格

备注：尺寸取决于执行器的规格

材料表

材料表
零部件编号	零部件名称	材料
1	延伸轴	304 S.S.不锈钢
2	阀销	AISI 430 F不锈钢
3	阀套	聚甲醛树酯
4	O-RING	丁晴橡胶

备注：延伸轴编号取决于阀门工作方式及接口的规格；订货时需对此提出具体要求。

裸轴

球阀工作方式表

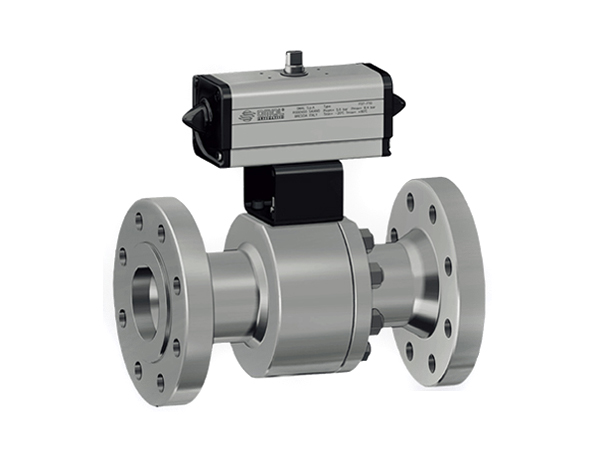

双动气动执行器

球阀工作方式表

DA 连接双动气动执行器的阀门工作方式表

单动气动执行器

球阀工作方式表

SR 连接单动气动执行器的阀门工作方式表

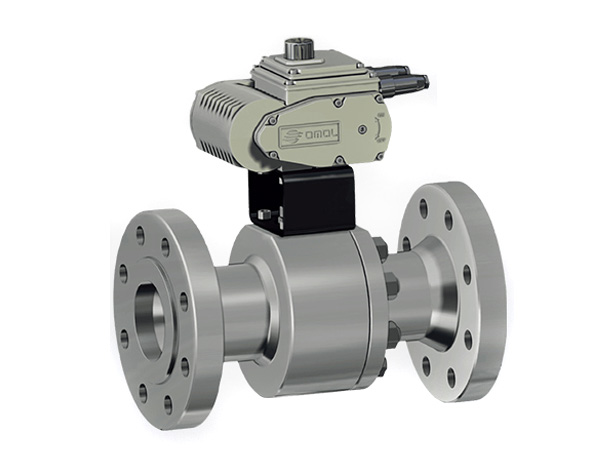

电动执行器

球阀工作方式表

电动执行器
