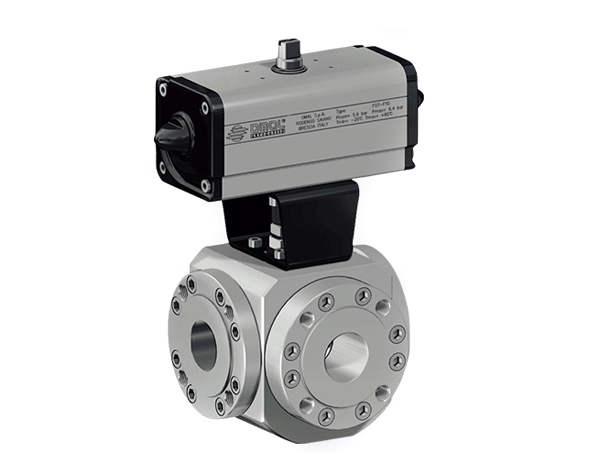

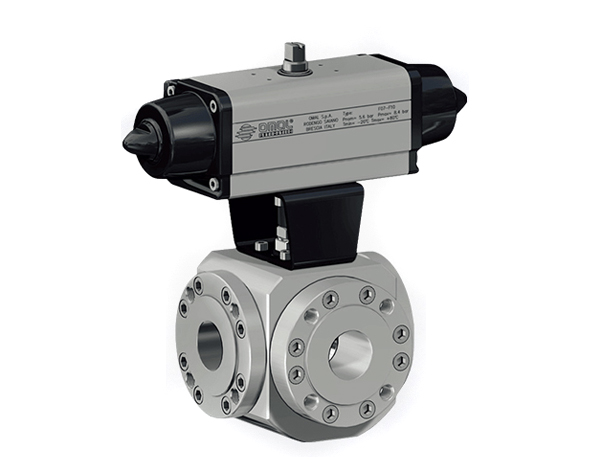

浮动活塞球、全通径
软密封阀座采用TFM1600聚四氟乙烯材料
法兰连接：符合EN 1092-1，ANSE B16.5标准
压力等级：符合ansi150；PN16-40标准
适用介质：空气、水、气体、石油及石化产品，腐蚀性流体。
防静电装置：符合EN 12662-2标准
阀杆密封：V型系列，采用TFM1600聚四氟乙烯材料
阀杆增加了O形环密封圈
阀杆防冲出装置
执行器连接孔符合ISO5211标准
如需其他法兰连接标准请联系销售部门。
密封材料：PTFE加玻璃（RPTFE-GF），PTFE加碳石墨（RPTFE-CF）。如需其它密封材料，请与我们的销售部门联系。
手柄采用不锈钢材料
螺帽和阀杆弹簧采用不锈钢材料
对于阀体、活塞球、阀杆需采用不同的特殊材料，请与我们的销售部门联系
符合欧盟承压设备97/23 EC PED标准
符合欧盟防爆ATEX 2014-34-EU标准
污染排放符合UNI EN ISO 15848:2006，Ta-Luft VDI: 2440:2000 标准
阀体厚度符合ASME B16.34, ASME VIII div.1, EN12516标准
材料及等级：对ANSI美标阀门，符合ASME B16.34标准；对PN公称压力阀门，符合EN12516标准

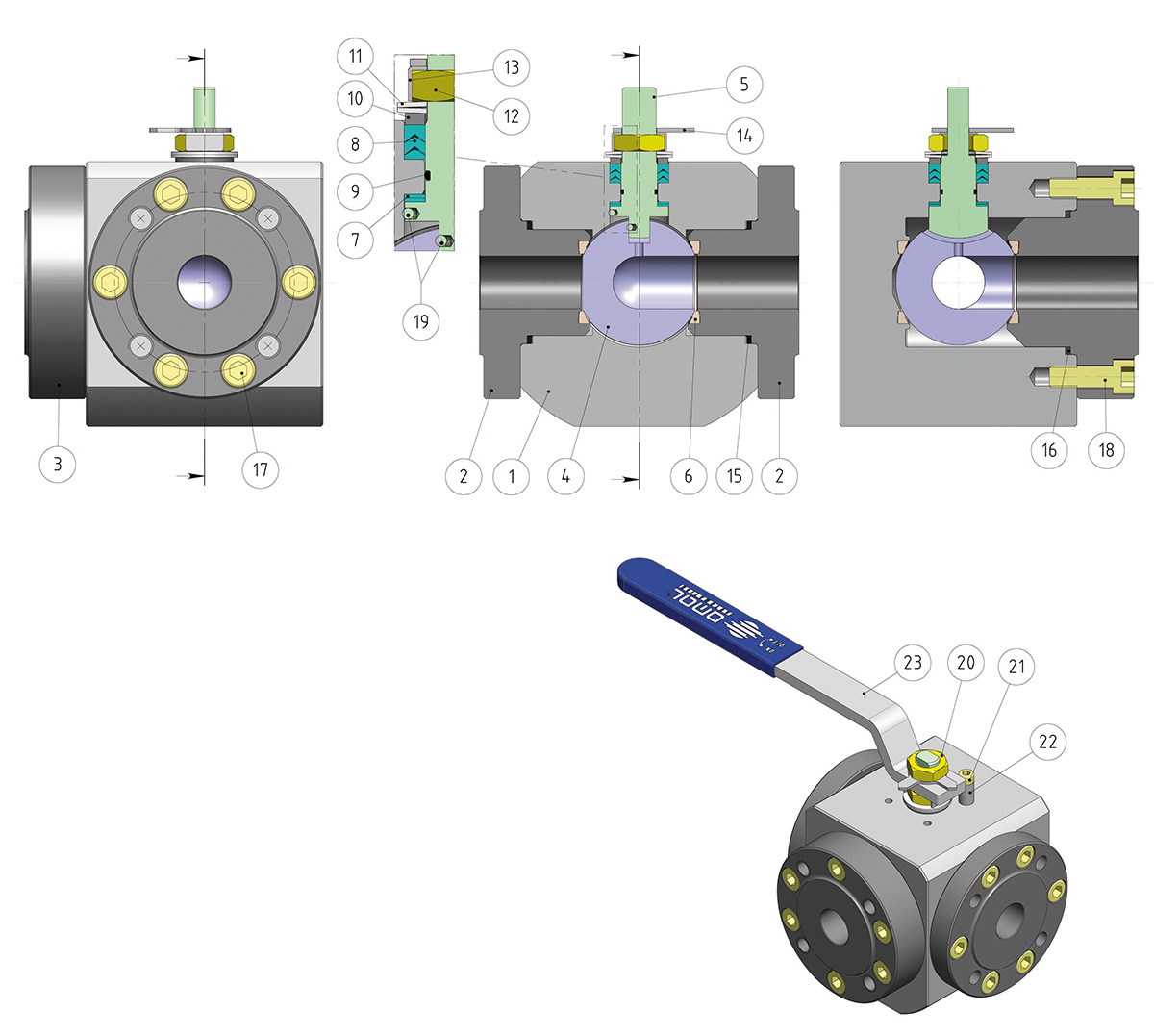

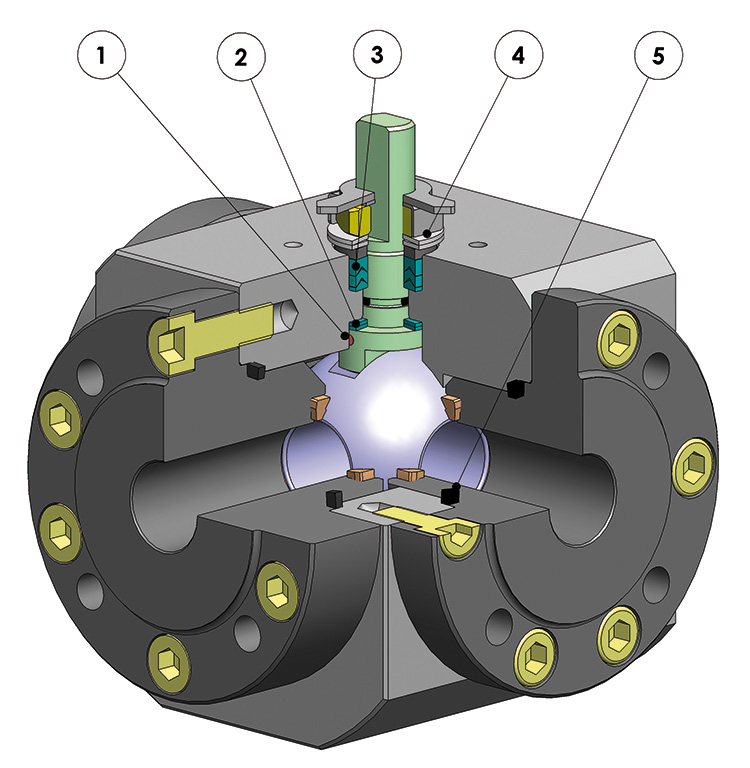

性能与特点 |
||
| 1 | 抗静电装置（保证了活塞球、阀杆及阀体间电力的连续性） | 避免了可燃、可爆环境中因静电的积累而导致的突发事故 |
|
保障了阀门整个寿命期间的安全使用 |
||
| 2 | 双防磨密封圈 | 保障了轻微的阀门工作扭矩 |
| 保障了轻微的阀门工作扭矩 | ||
| 3 |
阀杆密封采用三重V型密封圈加O形环 |
阀门在长期使用后始终保持良好的密封性能 |
| 4 |
?阀杆密封弹簧垫圈 |
保障了因阀杆转动而产生的部件间隙的恢复弥合，避免介质的外泄 |
| 能使V塑料（chevron，V型）密封圈始终保持良好的密封性，避免了因大量热传播而导致的介质的外泄 | ||
| 5 | 石墨弹性密封材料 | 保障了对外的密封性能不受阀门热排放的影响 |
|
|
由于从原料到成品加工，阀门轴心始终如一，这使轴的调准达到极高的精度 | 延长了阀门寿命 |
| 减少了工作扭矩 | ||
|
|
制造碳钢阀门的材料符合美国防腐NACE标准 | 保障了产品良好的防腐性 |
| 保障了材料的延展性 | ||
|
|
欧玛尔公司全程跟踪生产过程 |
可对每道生产工艺严格检验 |
| 可快速满足客户的特殊供应要求 | ||
|
|
ATEX 防爆资质证书 |
可在具潜在爆炸危险的环境中安装 |
|
|
排放污染"TA LUFT"资质证书 | 保障了极高的阀杆对外密封性能的安全 |
|
|
PED承压设备资质证书
|
完全符合欧盟承压设备保准要求 |

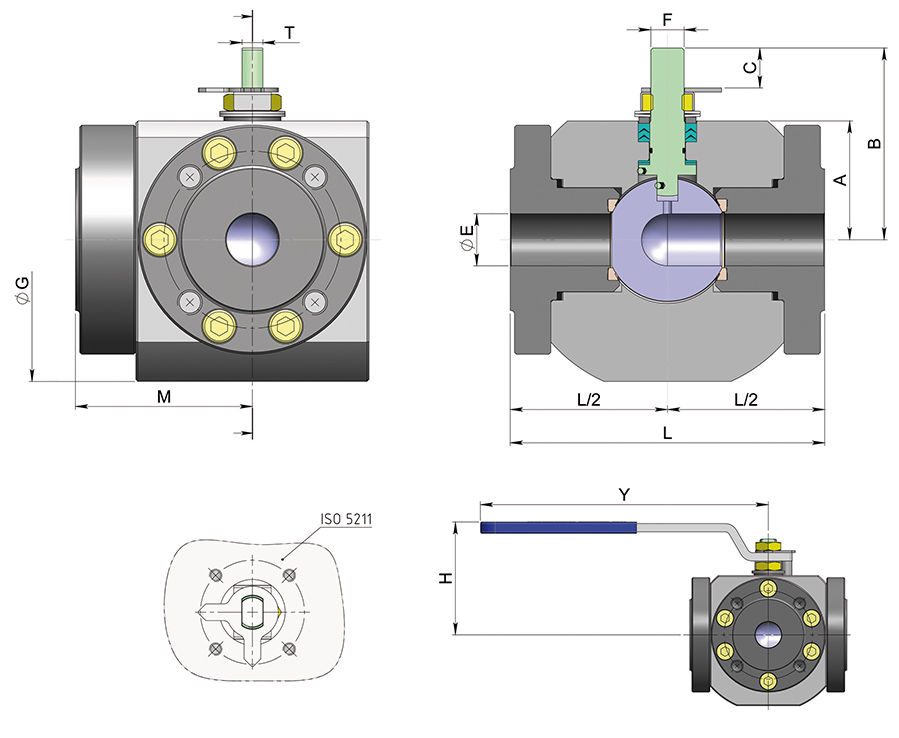

| 公称通径 | PN/ANSI | ?E | L | M | A | B | C | ATT.ISO | F/T | ?G | H | Y | Kg. |
| DN 15 | PN 16-40 | 13 | 124 | 62 | 40 | 55 | 5,2 | F03 | 10/6 | 112 | 73 | 140 | 6,8 |
| DN 15 | ANSI 150 | 13 | 124 | 62 | 40 | 55 | 5,2 | F03 | 10/7 | 112 | 73 | 140 | 6,8 |
| DN 20 | PN 16-40 | 19 | 136 | 79 | 48 | 71 | 7,1 | F04 | 12/8 | 130 | 90,4 | 150 | 10,5 |
| DN 20 | ANSI 150 | 19 | 136 | 79 | 48 | 71 | 7,1 | F04 | 12/9 | 130 | 90,4 | 150 | 10,4 |
| DN 25 | PN 16-40 | 25 | 151 | 85 | 57 | 92 | 11,1 | F05 | 16/10 | 149 | 108,4 | 275 | 15,2 |
| DN 25 | ANSI 150 | 25 | 151 | 85 | 57 | 92 | 11,1 | F05 | 16/11 | 149 | 108,4 | 275 | 15,2 |
| DN 32 | PN 16-40 | 32 | 167 | 96 | 60 | 95 | 11,1 | F05 | 16/12 | 164 | 111,3 | 275 | 20,8 |
| DN 32 | ANSI 150 | 32 | 167 | 96 | 60 | 95 | 11,1 | F05 | 16/13 | 164 | 111,3 | 275 | 21,3 |
| DN 40 | PN 16-40 | 38 | 185 | 100 | 72 | 119,5 | 16,4 | F07 | 22/14 | 185 | 132,5 | 350 | 26,1 |
| DN 40 | ANSI 150 | 38 | 185 | 100 | 72 | 119,5 | 16,4 | F07 | 22/15 | 185 | 132,5 | 350 | 26,4 |
| DN 50 | PN 16-40 | 51 | 200 | 110 | 81 | 128,5 | 16,7 | F07 | 22/16 | 195 | 141,5 | 350 | 32,4 |
| DN 50 | ANSI 150 | 51 | 200 | 110 | 81 | 128,5 | 16,7 | F07 | 22/17 | 195 | 141,5 | 350 | 32,6 |
| DN 65 | PN 16 | 64 | 218 | 121 | 93 | 154 | 21,1 | F10 | 30/18 | 220 | 180,3 | 450 | 47,6 |
| DN 65 | ANSI 150 | 64 | 218 | 121 | 93 | 154 | 21,1 | F10 | 30/19 | 220 | 180,3 | 450 | 46,6 |
| DN 80 | PN 16 | 76 | 224 | 126 | 61 | 101 | 21,1 | F10 | 30/20 | 239 | 188,3 | 450 | 57,9 |
| DN 80 | ANSI 150 | 76 | 224 | 126 | 61 | 101 | 21,1 | F10 | 30/21 | 239 | 188,3 | 450 | 58,5 |
| DN 100 | PN 16 | 102 | 330 | 150 | 124 | 182 | 21,1 | F10 | 30/22 | 295 | 208,3 | 450 | 109 |
| DN 100 | ANSI 150 | 102 | 330 | 150 | 124 | 182 | 21,1 | F10 | 30/23 | 295 | 208,3 | 450 | 109 |
| 材料表 | ||
| 零部件编号 | 零部件名称 | 材料 |
| 1 | 延伸轴 | AISI304 S.S.不锈钢 |
| 2 | 阀销 | AISI 430 F 不锈钢 |
| 3 | 套子 | 聚甲醛树酯 |
| 4 | O形环 | 丁晴橡胶 |
| 5 | 手柄 | (*) 镀锌 |
| 6 | 螺帽 | (*) 镀锌碳钢 |
| 7 | 把手柄 | (*) 镀锌碳钢 |
| 8 | 把手柄螺丝 | A2-70 |
| 9 | 把手柄螺帽 | A2 (**) |
| (*):按要求可提供 304不锈钢 |
| (**):阀门没有符合ISO F04的连接口 |
| ISO | A | B | C | M | N | F/T | Y |
| F03 | 36 | 36 | 5,5 | 36 | 5,5 | 10/6 | 140 |
| F04 | 43 | 42 | 5,5 | 42 | M5 | 12/8 | 150 |
| F05 | 45 | 50 | 6,5 | 50 | 6,5 | 16/10 | 275 |
| F07 | 54 | 70 | 9 | 70 | 9 | 22/14 | 350 |
| F10 | 76 | 102 | 11 | 102 | 11 | 30/18 | 450 |
备注：延伸轴编号取决于阀门工作方式及接口的规格；订货时需对此提出具体要求。
备注：尺寸取决于阀门接口的规格
备注：尺寸取决于执行器的规格

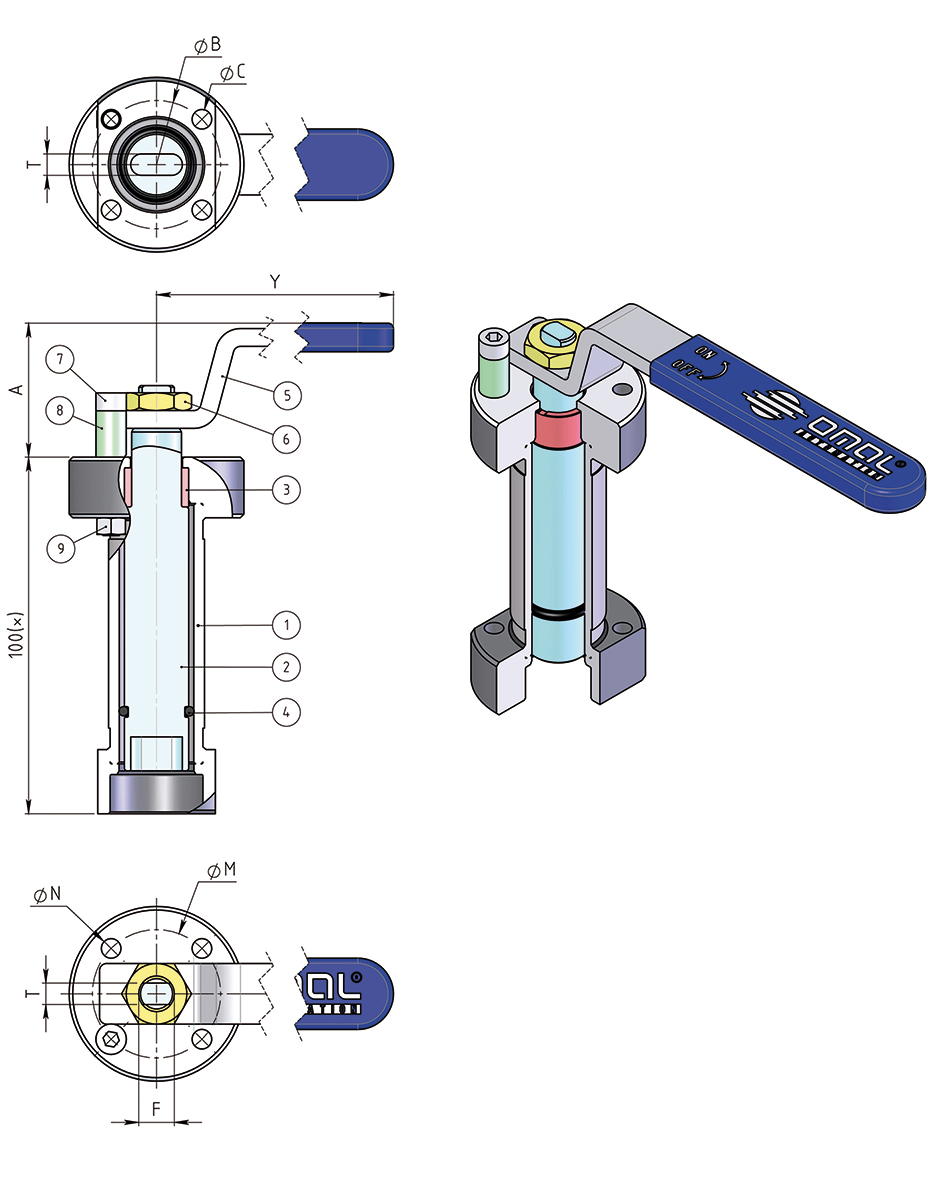

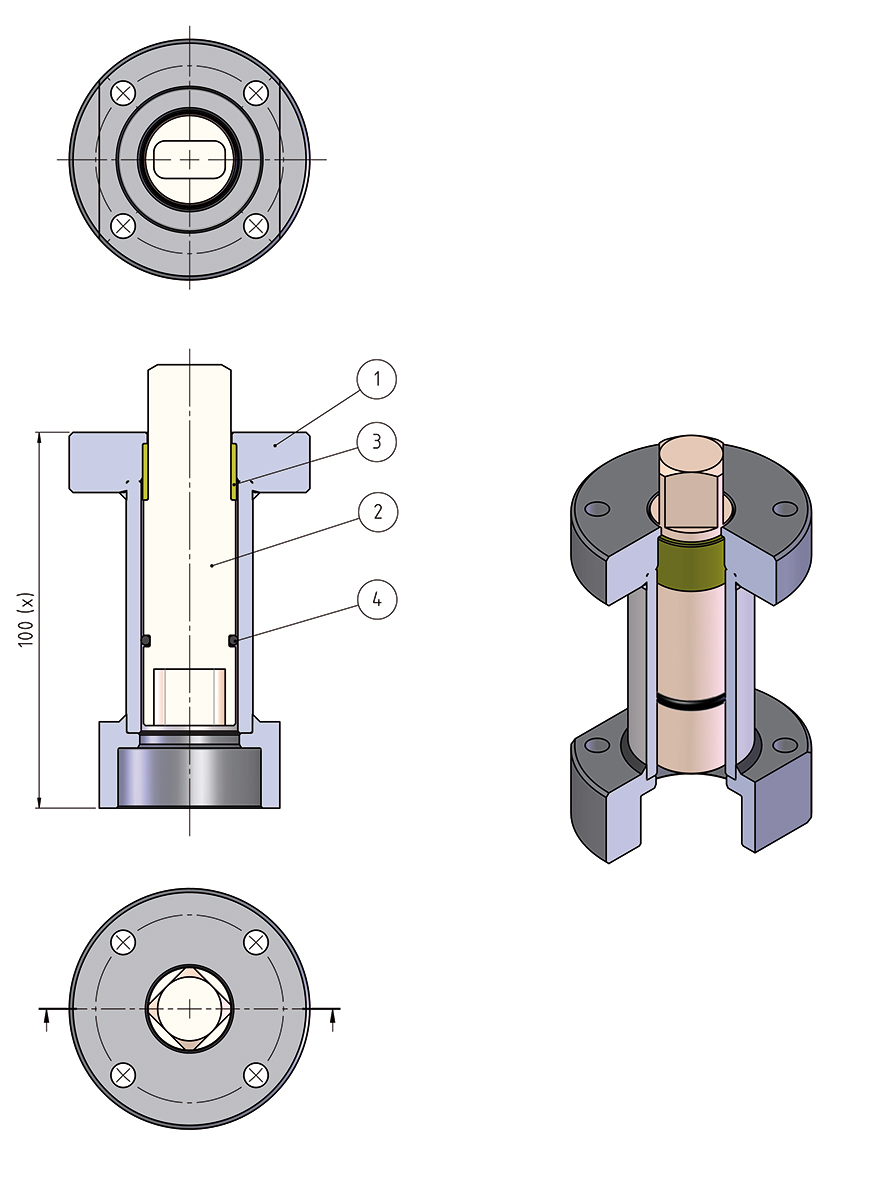

材料表
| 材料表 | ||
| 零部件编号 | 零部件名称 | 材料 |
| 1 | 延伸轴 | 304 S.S. 不锈钢 |
| 2 | 阀销 | AISI 430 F 不锈钢 |
| 3 | 阀套 | 聚甲醛树酯 |
| 4 | O-RING | 丁晴橡胶 |
备注：延伸轴编号取决于阀门工作方式及接口的规格；订货时需对此提出具体要求。
