金属密封碟阀
  • 金属密封碟阀 ITEM 270-474

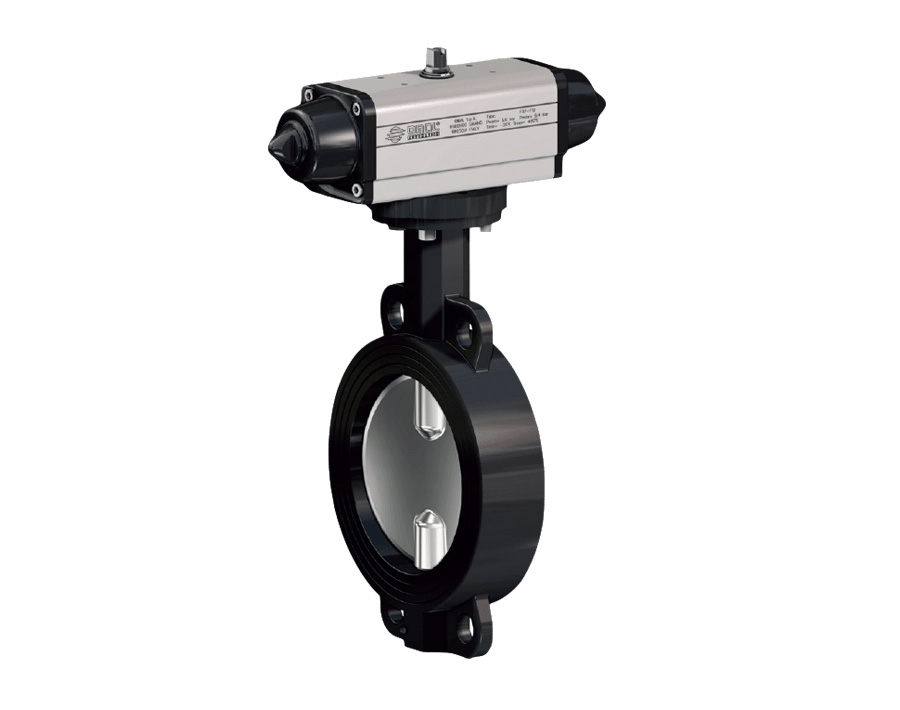

  • ITEM 270-474  DA.jpg

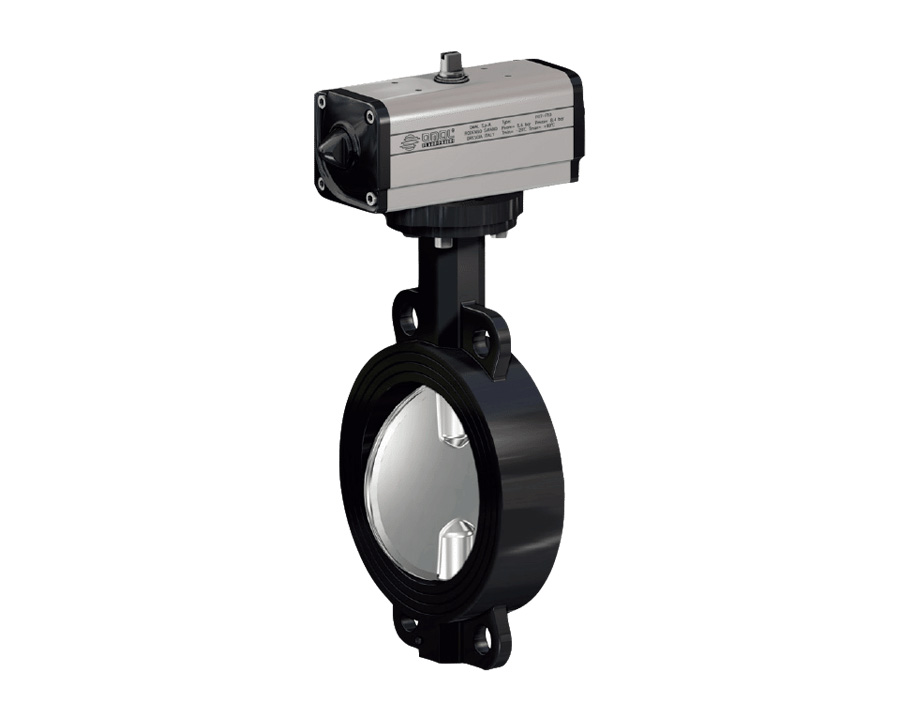

  • ITEM 270-474  SR.jpg

金属密封碟阀 ITEM 270-474

应用环境

OMAL欧玛尔金属密封蝶阀适合于高温及带有少量固体杂质的工艺情况,此外有适用于高温蒸汽应用产品可选。

>结构长度符合 ISO 5752 标准;执行器连接符合 ISO 5211 标准
>对金属密封面和主要部件进行表面硬化处理,耐磨性趋于更佳
>启闭力矩更小,DN ≦ 150mm 为手柄操作,DN > 150mm 为蜗轮传动箱操作,也可以实现电动、气动操作。驱动装置可以多工位(旋转 90°或180°)安装,便于用户使用

全国7*24小时服务电话::0755-3333-5656

立即下单采购在线联系客服

安装标准

270系列阀门:阀体及阀板采用铸铁。

474系列阀门:阀体及阀板采用AISI 316不锈钢

  • 供应阀门规格范围:从DN 40至DN 200
  •                   PN10 - PN16 - ANSI 150 不锈钢
  • 法兰标准:PN10 - PN16 - ANSI 150 不锈钢
  • 法兰间距要求符合ISO 5752标准。
  • 执行器连接要求符合ISO 5211。
  • 金属密封圈阀门专门用于介质工作温度从-50 °C至+100 °C。
  • 工作压力:PN 16 bar 适用于公称通径 DN 40÷200。
  • 此类阀门的密封效果能将介质压力损失控制在大约1,5-2%



按要求可提供的特别安装

公称通径从DN 40 至 DN 400的型号,介质工作温度从-50°C至+500°C。

其它特殊的要求,请与我们的技术部门联系

?

使用材料表

1) 弹性安全环 表面镀镍钢材
2)O型环压套 表面镀镍钢材
3) 执行器接口 涂漆铝
4) 螺丝 表面镀镍钢材
5) O型环 氟橡胶
6) 阀板 GGG50球状铸铁 - AISI 316不锈钢
7) 驱动阀杆 AISI 420 不锈钢 - AISI 303 不锈钢
8) 阀体 GGG50球状铸铁 - AISI 316不锈钢

裸轴蝶阀编号
