阀门适用于液压、气压及其它工业领域的高压设备上。
工作温度：从-20 °C至+80 °C

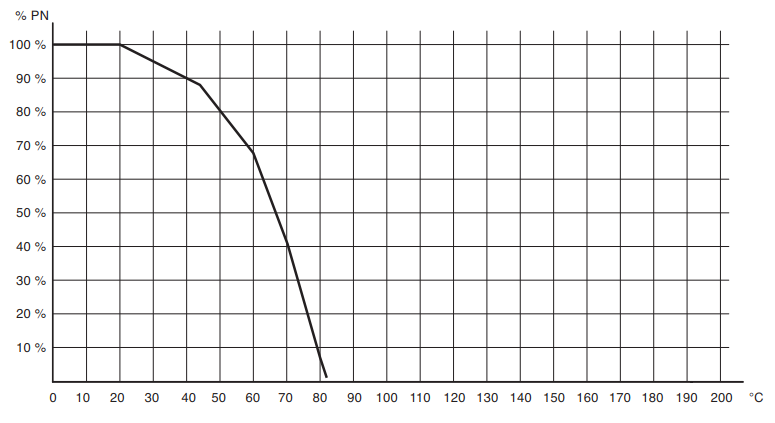

工作压力：210 bar，请看附表
适用介质：油类、石化产品，非腐蚀性流体介质。
两端暗螺纹符合UNI/ISO 7/1 Rp标准
如有特殊要求，请与我们的技术部门联系。

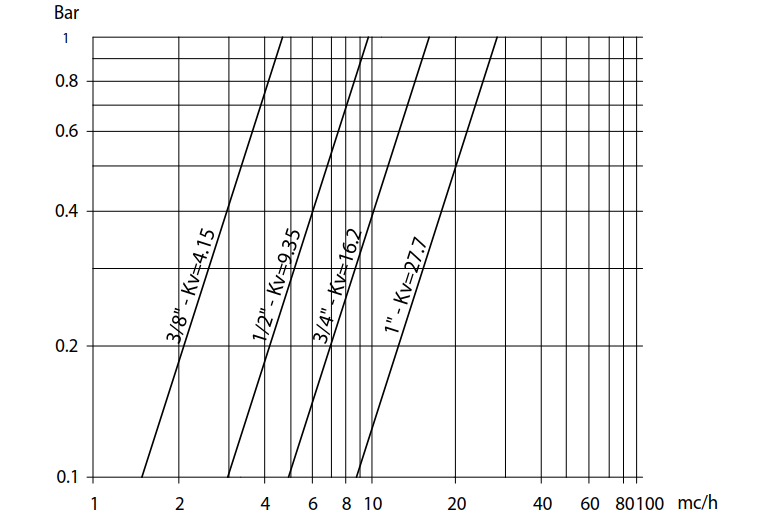

Kv值是水温15°C时造成介质压力损失为1bar的介质流速（m3/h）
|
|
公称通径 |
DN 10 3/8" |
DN 15 1/2" |
DN 20 3/4" |
DN 25 1" |
| PN 210 bar | 7 | 11 | 15 | 20 |
扭矩数值可随温度及介质的不同而有所变化。安全系数为1.4。工作扭矩在阀门频繁开闭使用后，与开始使用时的数值相比，会有明显的减弱。
后面几页表中所列的执行器与阀门对接标准，适用于液体或气体、清洁和中等温度介质的阀门。为获取更详细的信息资料，请与我们的技术部门联系
| 编号 113阀门 标准间接数据 | ||||
| 公称通径 | DN 10 3/8" | DN 15 1/2" | DN 20 3/4" | DN 25 1" |
| 裸轴 | V113N203 | V113N204 | V113N205 | V113N206 |
| 重量Kg. | 0,42 | 0,57 | 1,06 | 1,43 |
| 带手柄 | L113N203 | L113N204 | L113N205 | L113N206 |
| 重量Kg. | 0,47 | 0,62 | 1,13 | 1,5 |
| 密封圈组件 | KGBV8303 | KGBV8304 | KGBV8305 | KGBV8306 |

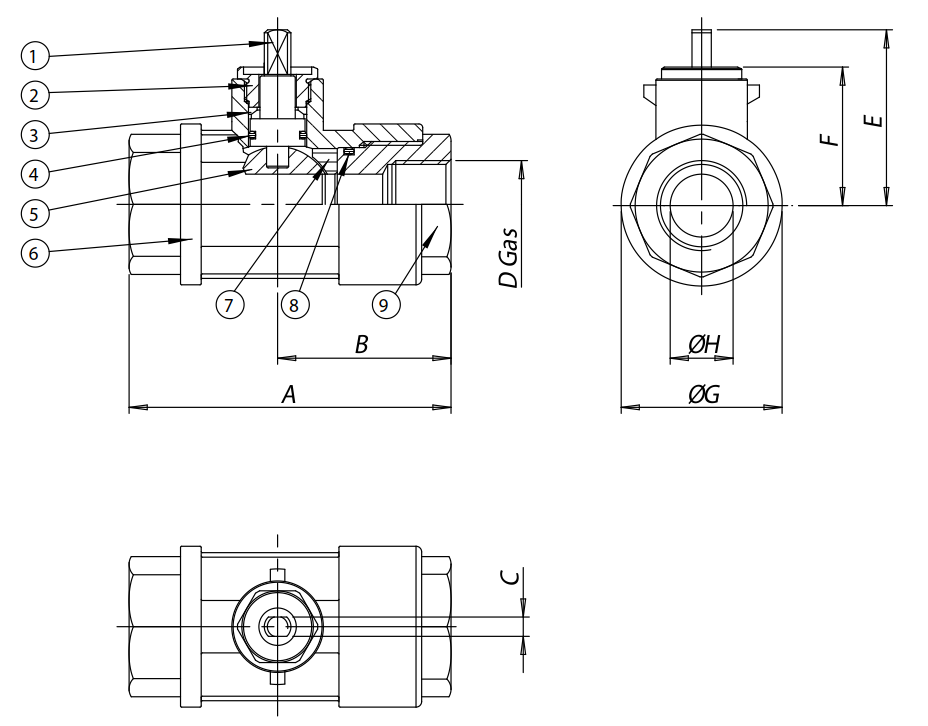

| 1)阀杆* | 黄铜 | EN 12164 CW614N |
| 2) 压盖螺帽* | 黄铜 | EN 12164 CW614N |
| 3) 阀杆上密封圈 | P.T.F.E. 聚四氟乙烯 | |
| 4) 阀杆O型环 | FKM 氟橡胶 | |
| 5) 活塞球 | 黄铜 | EN 12164 CW614N |
| 6) 阀体* | 黄铜 | EN 12165 CW617N |
| 7) 侧面密封圈 | 聚甲醛树脂 | |
| 8) O型环密封套 | FKM 氟橡胶 | |
| 9) 暗螺纹套* | 黄铜 | EN 12165 CW617N |
* 外表面处理：黄铜镀镍，发亮处理
公称通径 |
A |
B |
C |
D |
E |
F |
G |
H |
| DN 10 - 3/8” | 75 | 44 | 7 | 3/8” | 45 | 35 | 30 | 8 |
| DN 15 - 1/2” | 85 | 47 | 7 | 1/2” | 46 | 56 | 36 | 12 |
| DN 20 - 3/4” | 95 | 54 | 10 | 3/4” | 63,5 | 50 | 45 | 16 |
| DN 25 - 1” | 105 | 56 | 10 | 1” | 66,5 | 53 | 53 | 20 |
