《烈火英雄》中江立伟要关的阀门是电动球阀吗?

作者: 得锐自动化发表时间:2019-08-05 11:19:14浏览量:2460

作为阀门行业的我们,对其中的一个故事情节还是很感兴趣的。电影中,港口经理说正在起火的01号油罐的阀门未关,如果着火的原油流到其他油罐,那后果讲不堪设想。在画面中,我们可以看出,这中阀门是由电动执行器驱动的,外加手轮,看仔细看该阀门是球阀,所以这种阀门是我们常说的电动球阀。

8月1日,最新上映的《烈火英雄》着实燃爆了周末,原本以为仅仅是描写消防员的一部主旋律电影,就类似于古天乐、刘青云主演的《逃出生天》那种关于消防安全的电影,最后还是在朋友的强力推荐之下去电影院看了。


影片根据鲍尔吉·原野的长篇报告文学作品《最深的水是泪水》改编,故事以“大连7·16油爆火灾”为原型。故事描述的是在滨海城市的沿海油罐区因为阀门技术原因,发生爆炸和泄露,故事情节大部分属于真实事件,制作画面也相当震撼。在这我们就不剧透了,想看这部电影的朋友可以去电影院好好欣赏一下,请带好纸巾!


作为阀门行业的我们,对其中的一个故事情节还是很感兴趣的。电影中,港口经理说正在起火的01号油罐的阀门未关,如果着火的原油流到其他油罐,那后果讲不堪设想。在画面中,我们可以看出,这中阀门是由电动执行器驱动的,外加手轮,看仔细看该阀门是球阀,所以这种阀门是我们常说的电动球阀


烈火英雄电动球阀


电动球阀电动执行器驱动,那么要想关掉这几个阀门,给执行器通电,然后通过控制室远程控制即可。所以片中黄晓明饰演的江立伟拉着印小天饰演的供电员去关闭阀门,很可惜的是当关掉一个区的4台电动球阀的时候,现场发生了强烈的爆炸,供电车被爆炸物品所砸毁。另外一个区域的4台电动球阀只能由消防员手动去关闭,人工每拧80圈才下去一扣,一个阀门要拧8000圈,在现实中是需要拧80000圈,4个阀门在现实中消防员拧了32万圈,足足关了3个小时。在这种环境这下,需要转动这么多圈,也确实令人敬佩。


烈火英雄电动球阀

烈火英雄电动球阀

烈火英雄电动球阀

(烈火英雄 情节)


那么这种电动球阀的工作原理是怎样的?手动电动之间如何切换?

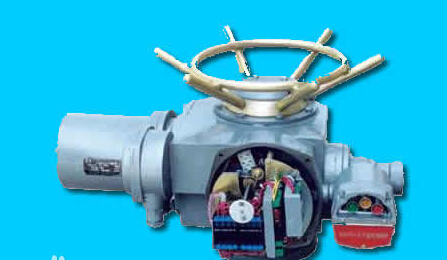

它由一个手柄 开关件 直立杆 离合器 压力弹簧等组成。当需要手轮操作时,手柄沿手动方向被推动,切换构件提升离合器并按压压缩弹簧。当把手被推到某个位置时,离合器与蜗轮脱离并与手轮啮合。同时,直立杆在扭簧的作用下直立在蜗轮的端面上,不允许离合器下落。当开关完成时,可释放手柄并使用手轮进行操作。当需要电动操作时,电动机将驱动蜗轮转动,支撑在蜗轮端面上的直立杆将下降。在压缩弹簧的作用下,离合器将快速移向蜗轮并与蜗轮啮合,同时脱离手轮,自动实现手动到电动状态的转换。

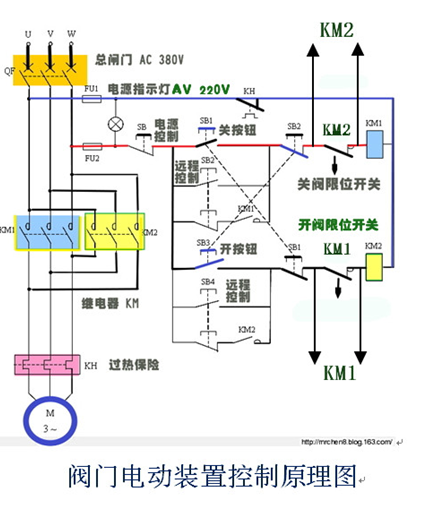

原理图如下:






在这还是要呼吁一下石油石化行业要注意工业安防。近期化工企业爆炸事故不断,先是今年7月19日的河南义马气化厂爆炸事故,然后是7月24日的葫芦岛天启晟业化工有限公司爆炸,再到近期8月01日,也就是这部电影上映的这天,美国埃克森美孚德州化工厂爆炸起火 已致37人受伤。
