此类阀门完全由AISI 304不锈钢制造而成，是针对特定的卫生条件要求推出的产品。
工作温度：从0°C至+150°C
工作压力：PN 6
适用介质：食品级的介质。
连接方式：-适用于气体的螺纹连接，符合DIN/ISO 228/1；
-适用于食品级的螺纹连接，符合DIN 11851；
-对焊焊接，符合DIN 11850-1；
-卡箍连接，符合BS 4825；
外表面处理：抛光。
连接螺纹：符合SMS 1146
连接螺纹：符合MACON
卡箍连接：符合DIN 32676
卡箍连接：符合ISO 2852
其余安装配置要求，请与我们的技术部门联系
裸轴蝶阀编号
| 标准安装配置阀门部件编号 | |||||||
| 公称通径 |
DN 25 1" |
DN 32 1"1/4 |
DN 40 1"1/2 |
DN 50 2" |
DN 65 2"1/2 |
DN 80 3" |
DN 100 4" |
| 有螺纹裸轴（螺纹连接符合 DIN ISO 228/1） | V490X406 | V490X407 | V490X408 | V490X409 | V490X410 | V490X411 | V490X412 |
| 有螺纹裸轴（螺纹连接符合 DIN 11851） | V492X636 | V492X637 | V492X638 | V492X639 | V492X640 | V492X641 | V492X642 |
| 裸轴（焊接接口） | V493X756 | V493X757 | V493X758 | V493X759 | V493X760 | V493X761 | V493X762 |
| 裸轴 （卡箍连接符合 BS 4825） | V494X006 | ----- | V494X008 | V494X009 | V494X010 | V494X011 | V494X012 |
| 重量 Kg. | 0,8 | 0,9 | 1,4 | 1,9 | 2,2 | 2,7 | 4 |
| 带手柄阀门（接口符合 DIN ISO 228/1） | L490X406 | L490X407 | L490X408 | L490X409 | L490X410 | L490X411 | L490X412 |
| 带手柄阀门（接口符合 DIN 11851） | L492X636 | L492X637 | L492X638 | L492X639 | L492X640 | L492X641 | L492X642 |
| 带手柄阀门 （焊接接口） | L493X756 | L493X757 | L493X758 | L493X759 | L493X760 | L493X761 | L493X762 |
| 带手柄阀门 （卡箍连接符合 BS 4825） | L494X006 | ----- | L494X008 | L494X009 | L494X010 | L494X011 | L494X012 |
| 重量 Kg. | 0,95 | 1,05 | 1,55 | 2,1 | 2,4 | 2,9 | 4,3 |
| 密封圈 组件 (ITEM 490-492-493) | KGBV7006 | KGBV7007 | KGBV7008 | KGBV7009 | KGBV7010 | KGBV7011 | KGBV7012 |
| 密封圈 组件 (ITEM 494) | KGBV7206 | KGBV7207 | KGBV7208 | KGBV7209 | KGBV7210 | KGBV7211 | KGBV7212 |
| 启动扭矩 Nm | |||||||
| 公称通径 |
DN 25
1"
|
DN 32
1"1/4
|
DN 40
1"1/2
|
DN 50
2"
|
DN 65
2"1/2
|
DN 80
3"
|
DN 100
4"
|
| PN 6 bar | 7 | 9 | 15 | 18 | 29 | 43 | 65 |
扭矩数值可随温度及介质的不同而有所变化。安全系数为1.4。工作扭矩在阀门频繁开闭使用后，与开始使用时的数值相比，会有明显的减弱。

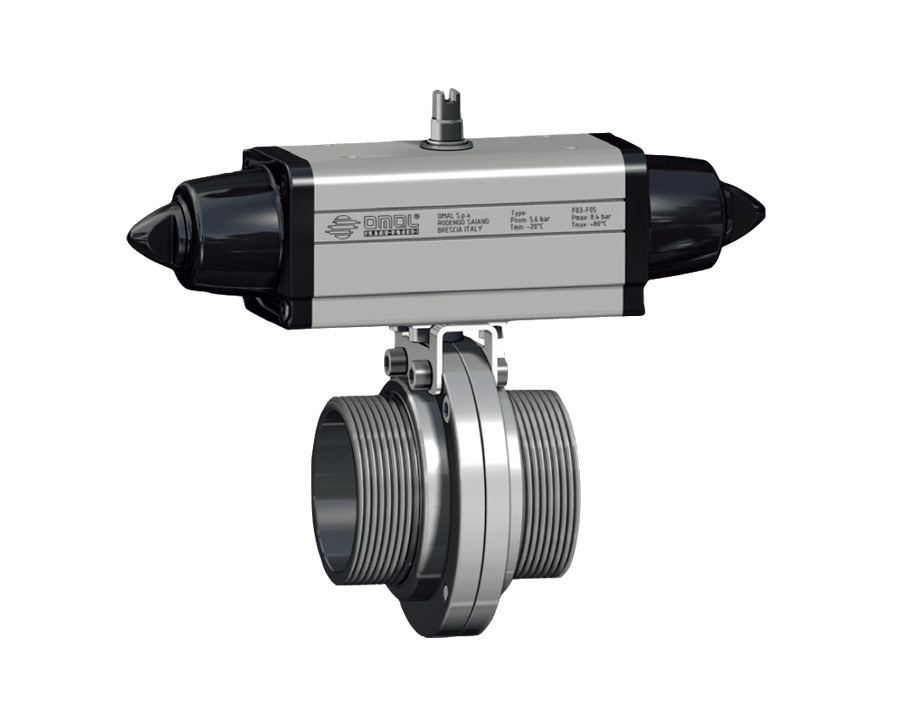

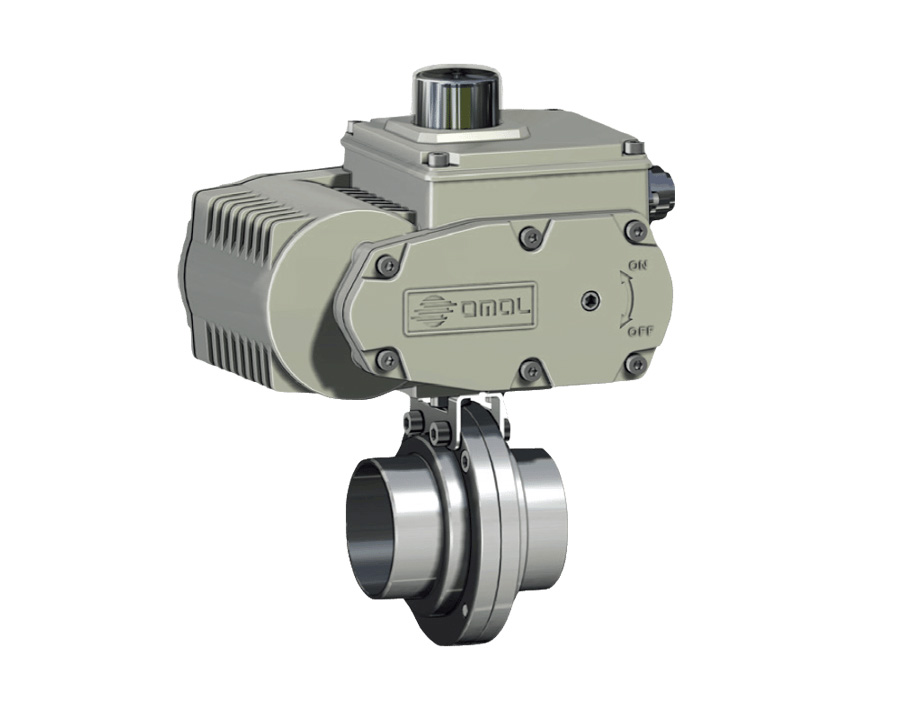

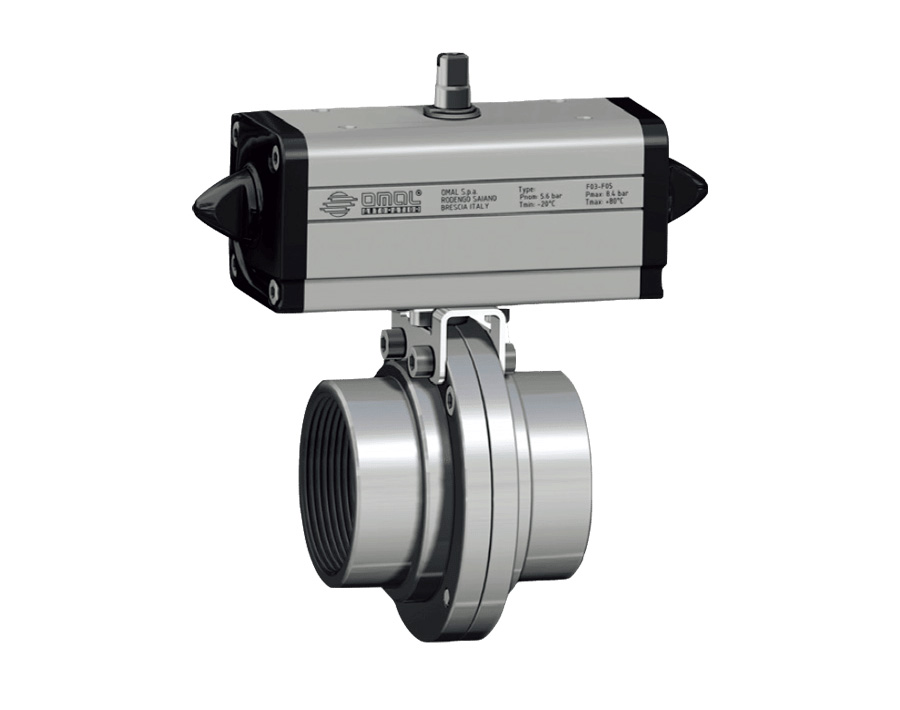

后面几页表中所列的执行器与阀门对接标准，适用于液体或气体、清洁和中等温度介质的阀门。为获取更详细的信息资料，请与我们的技术部门联系

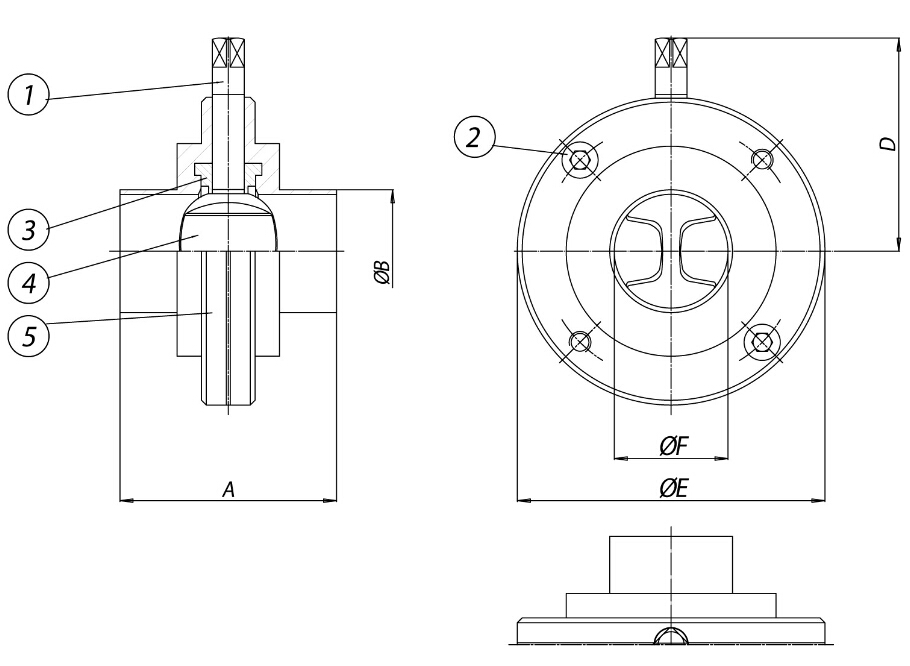

| 尺寸 | ||||||
| 公称通径 | A | øB | C | D | øE | øF |
| DN 25 - 1" | 68 | 28 | 9 | 58 | 79 | 25 |
| DN 32 - 1"1/4 | 76 | 34 | 9 | 63 | 85 | 31 |
| DN 40 - 1"1/2 | 76 | 40 | 9 | 65 | 92 | 37 |
| DN 50 - 2" | 80 | 52 | 9 | 71 | 105 | 49 |
| DN 65 - 2"1/2 | 82 | 70 | 9 | 81 | 125 | 66 |
| DN 80 - 3" | 84 | 85 | 11 | 88 | 137 | 81 |
| DN 100 - 4" | 88 | 104 | 11 | 100 | 157 | 100 |
| 材料 | |||
| 1) 阀杆 | AISI 304 不锈钢 | 14301 | UNI X5CrNi 18 10 |
| 2) 紧固螺丝 | AISI 304 不锈钢 | 14301 | UNI X5CrNi 18 10 |
| 3*) 阀座两侧内密封圈 | Silicone 硅胶 | ||
| 4) 阀板 | AISI 304 不锈钢 | 14301 | UNI X5CrNi 18 10 |
| 5) 阀体 | AISI 304 不锈钢 | 14301 | UNI X5CrNi 18 10 |

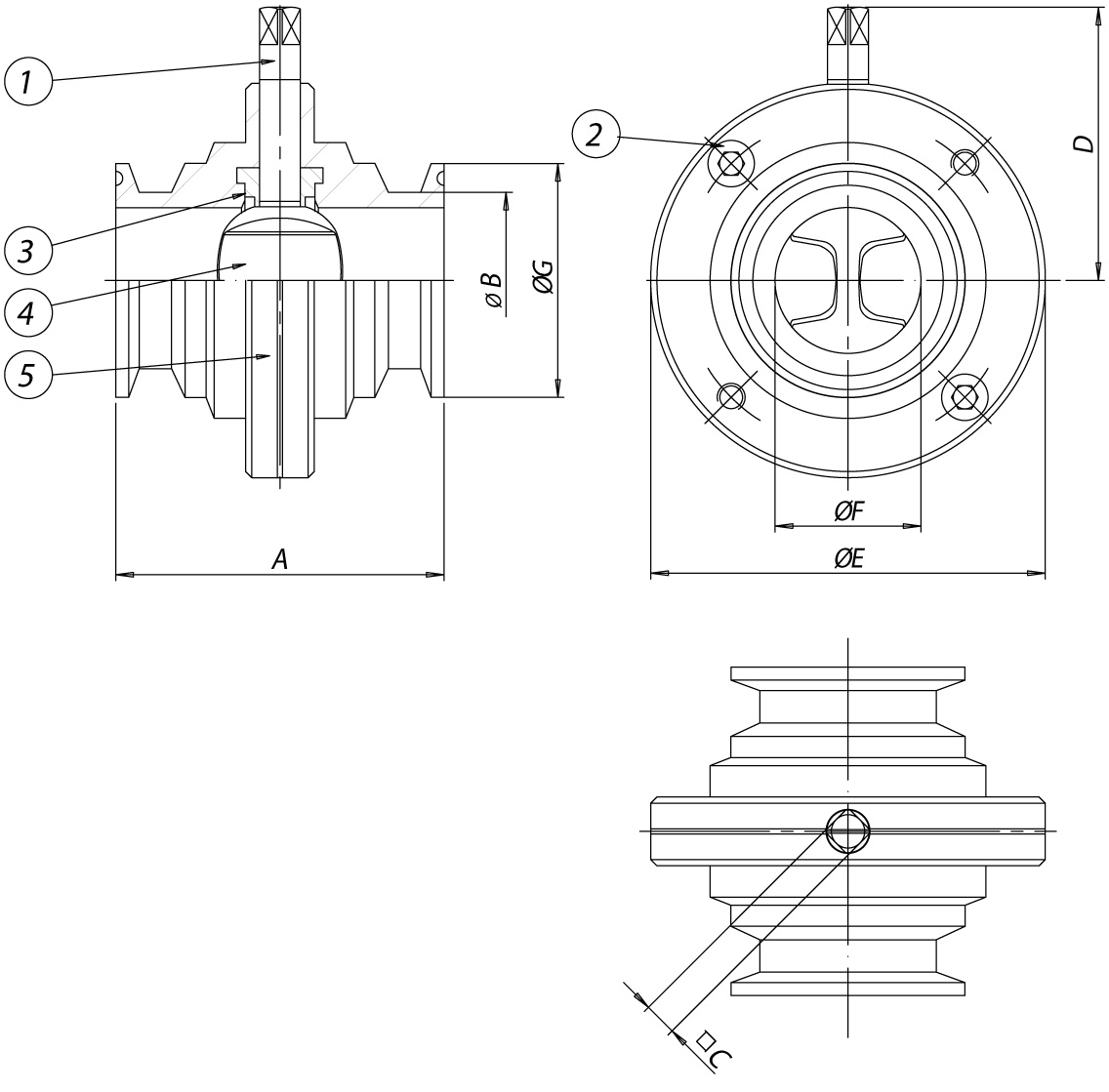

| 尺寸 | |||||||
| 公称通径 | A | øB | C | D | øE | øF | øG |
| 1" | 68 | 25,4 | 9 | 58 | 79 | 22,1 | 50,4 |
| 1"1/2 | 76 | 38,1 | 9 | 63 | 85 | 34,8 | 50,4 |
| 2" | 80 | 50,8 | 9 | 71 | 105 | 47,5 | 64 |
| 2"1/2 | 82 | 63,5 | 9 | 76 | 113 | 60,2 | 77,4 |
| 3" | 82 | 76,1 | 9 | 81 | 125 | 72,8 | 90,9 |
| 4" | 88 | 101,6 | 11 | 100 | 157 | 97,4 | 118,8 |
| 材料 | |||
| 1) 阀杆 | AISI 316 不锈钢 | 14401 | UNI X5CrNiMo 17 12 |
| 2) 紧固螺丝 | AISI 316 不锈钢 | 14401 | UNI X5CrNiMo 17 12 |
| 3*) 阀座两侧内密封圈 | Silicone 硅胶 | ||
| 4) 阀板 | AISI 316 不锈钢 | 14401 | UNI X5CrNiMo 17 12 |
| 5) 阀体 | AISI 316 不锈钢 | 14401 | UNI X5CrNiMo 12 12 |
