三通法兰扁平式碳钢“L”型球阀 ITEM 545

应用环境

基于 API 认证标准(石油、石化和天然气工业应用安全保障),OMAL 欧玛尔公司对原有球阀持续改进,推出了THOR & MAGNUM 系列球阀。此系列阀门在结构、密封材质方面均有改良,使得阀门更适合于石化行业。

>防静电装置
>防火设计
>阀轴密封采用双重减磨垫圈 +O 形密封 +3 重 V 型密封
>阀座密封采用 TFM1600 ( 改良型 PTFE )、DEVLON ( 用于高压 )
>可加保温夹套、阀轴加长 100mm
>欧盟 PED、环保 TA-LUFT、防腐 NACE ( 碳钢系列 )、API 6D ( 美标系列 )、ENISO15848 防火、ATEX 防爆认证
>适用于空气、水、气体、石油和石化产品

全国7*24小时服务电话::0755-3333-5656

立即下单采购在线联系客服

一般性能

法兰连接要求:符合EN 1092-1 PN40 至 DN50; PN16 DN65,50,100 EN 12516标准。

一般要求;EN 17292;(API 607 V标准)

工作温度:从-10 °C至+150 °C (使用特殊密封圈,最高温度可达+200°C。)

工作压力:请看附表。

适用介质:水、石化产品。

缩径。

提供特殊安装连接要求

阀体采用A350 LF2 不锈钢,最低工作温度可达 -20°C

密封材料:PTFE加玻璃;

          PTFE加碳石墨;

活塞球为“T”型,流体介质仅可从3号门进入。

如有其它特殊要求,请与我们的技术部门联系。

资质证书

ATEX防爆型符合欧盟2014-34-EU标准

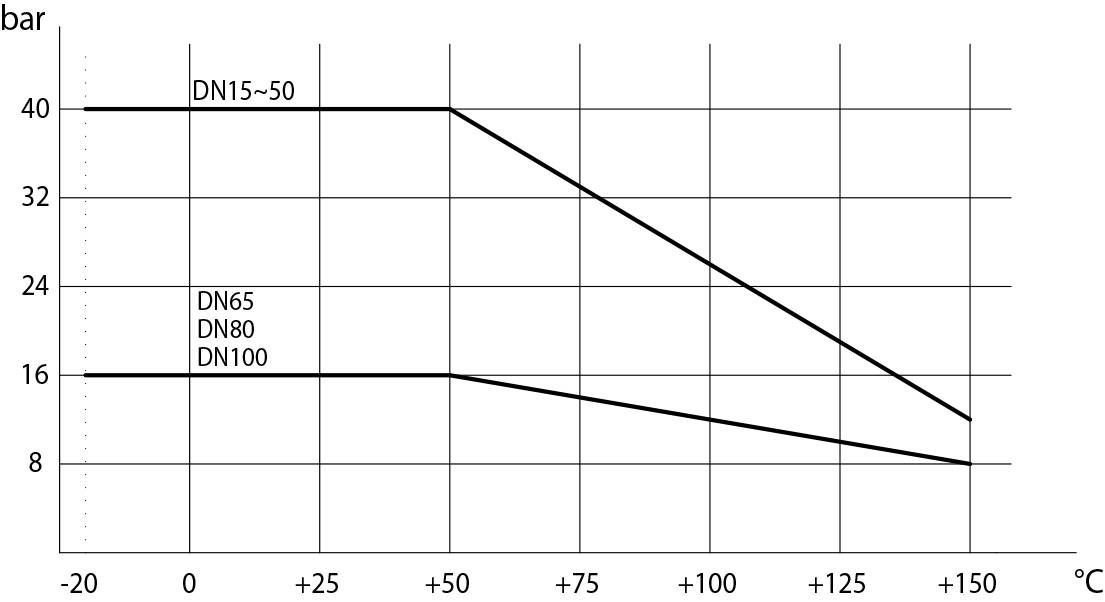

压力/温度表

示意图所绘的是“L”型活塞球

 备注:与SR弹簧复位执行器连接,活塞球的关闭位子位于“A”

“T”型活塞球设计图




连接执行器后,90°旋转可有两个位子

备注:采用SR单动执行器,在气源加压、执行器逆时针旋转下选择活塞球关闭位子。.


起步扭矩 Nm




后面几页表中所列的执行器与阀门对接标准,适用于液体或气体、清洁和中等温度介质的阀门。为获取更详细的信息资料,请与我们的技术部门联系。
扭矩数值可随温度及介质的不同而有所变化。安全系数为1.4。工作扭矩在阀门频繁开闭使用后,与开始使用时的数值相比,会有明显的减弱。

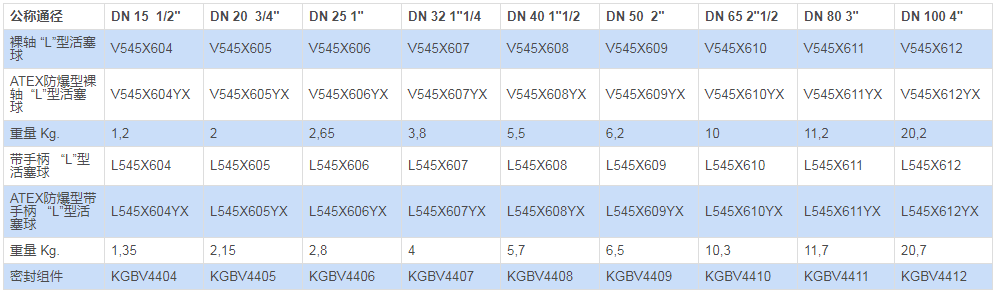

编号 545阀门的安装连接标准

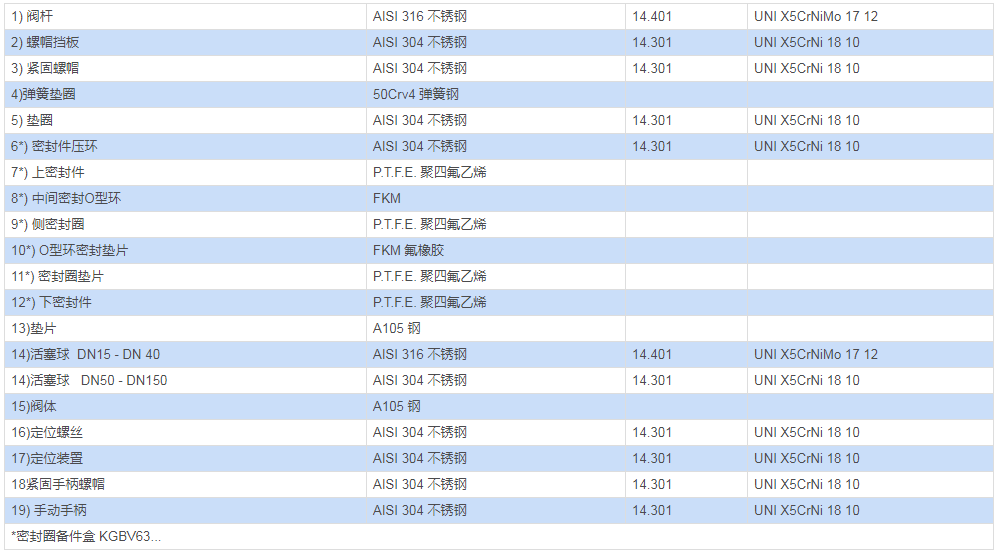

材料

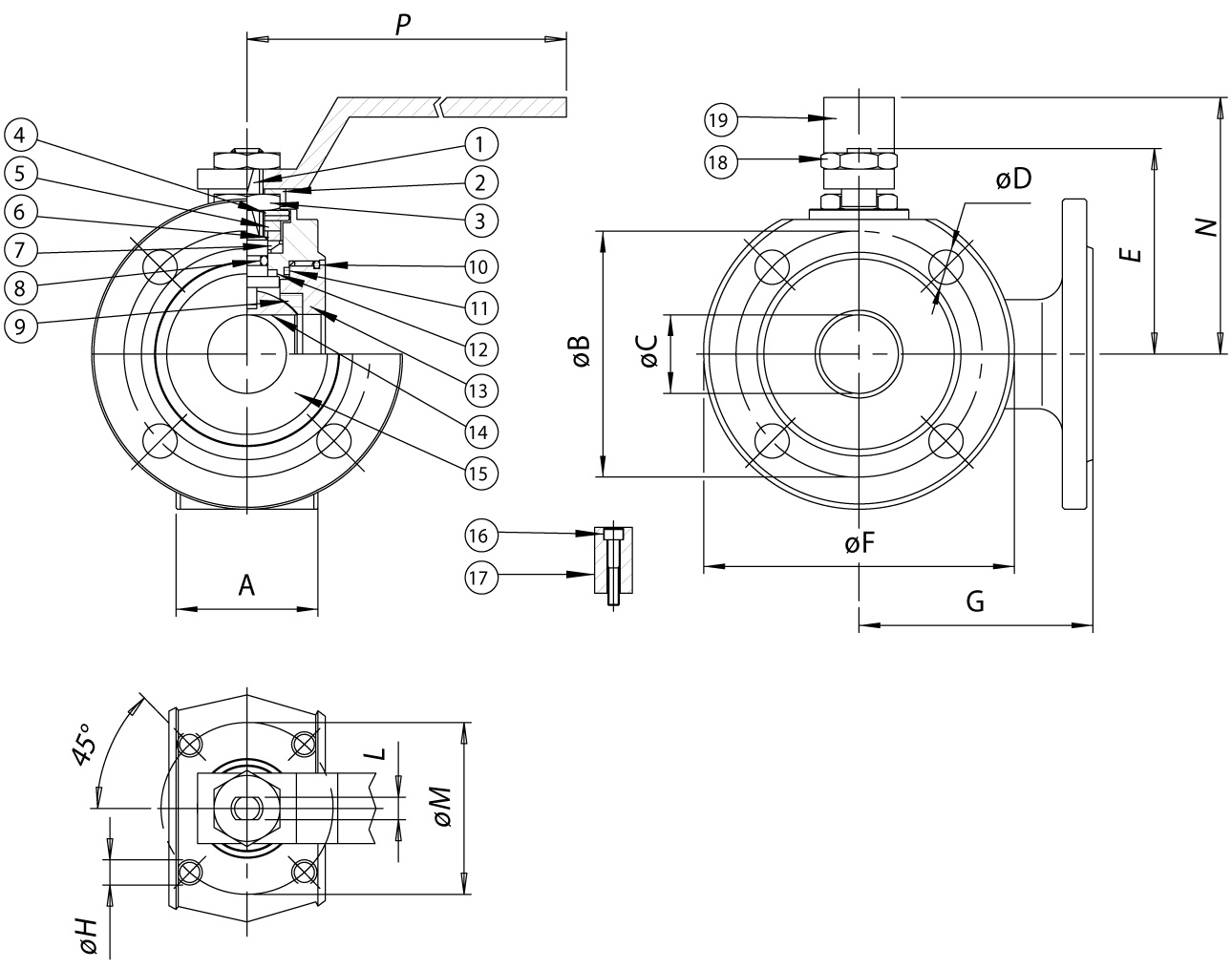

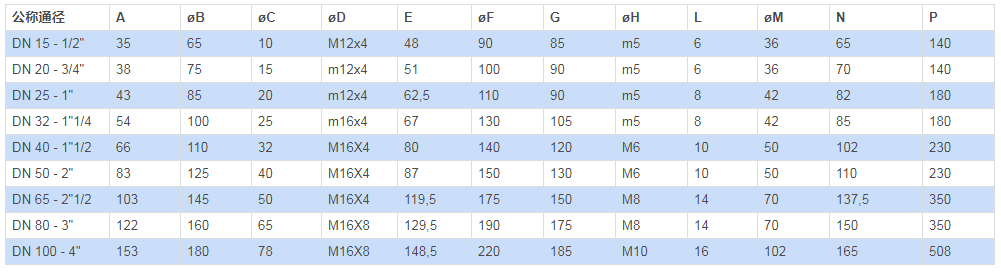

尺寸

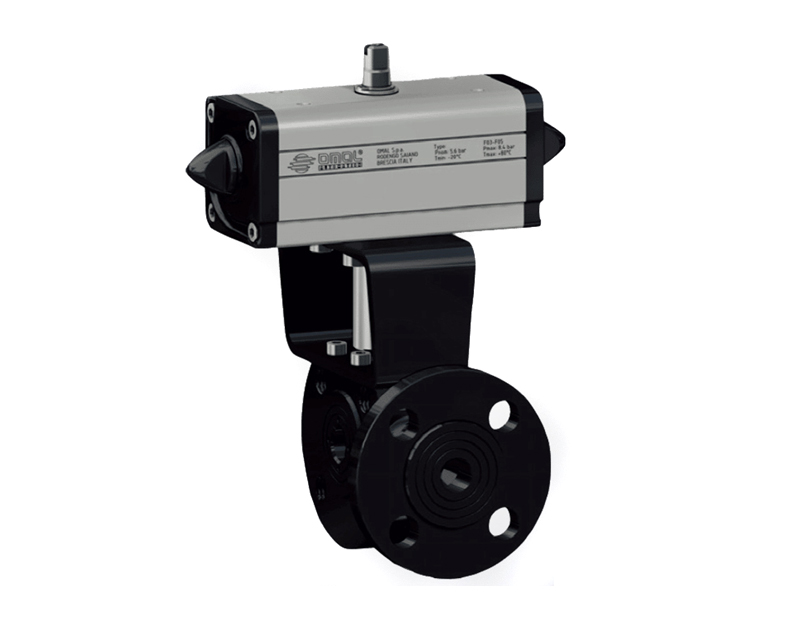

双动气动执行器

球阀工作方式表

DA 连接单动气动执行器的阀门工作方式表


单动气动执行器

球阀工作方式表

SR 连接双动气动执行器的阀门工作方式表


可按照要求提供连接电动执行器的阀门
