对夹二片式法兰球阀(不锈钢)

应用环境

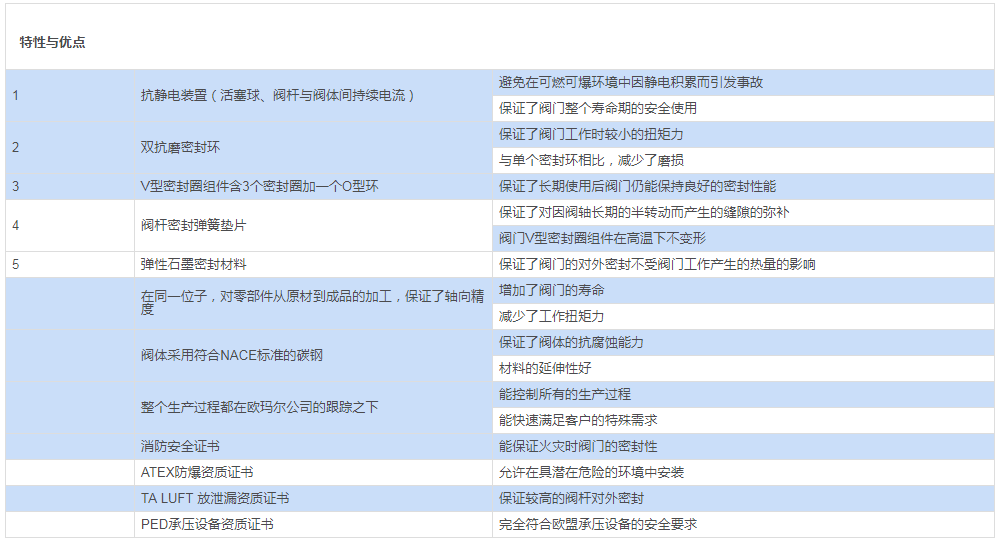

基于 API 认证标准(石油、石化和天然气工业应用安全保障),OMAL 欧玛尔公司对原有球阀持续改进,推出了THOR & MAGNUM 系列球阀。此系列阀门在结构、密封材质方面均有改良,使得阀门更适合于石化行业。

>防静电装置
>防火设计
>阀轴密封采用双重减磨垫圈 +O 形密封 +3 重 V 型密封
>阀座密封采用 TFM1600 ( 改良型 PTFE )、DEVLON ( 用于高压 )
>可加保温夹套、阀轴加长 100mm
>欧盟 PED、环保 TA-LUFT、防腐 NACE ( 碳钢系列 )、API 6D ( 美标系列 )、ENISO15848 防火、ATEX 防爆认证
>适用于空气、水、气体、石油和石化产品

全国7*24小时服务电话::0755-3333-5656

立即下单采购在线联系客服

标准参数

浮动活塞球,全通径

软密封阀座采用TFM1600聚四氟乙烯材料

法兰连接:符合EN 1092-1 ,ANSE B16.5标准

工作温度:查阅压力温度附表

压力等级:符合ansi150-300;PN16-40标准

适用介质:空气、水、气体、石油石化产品、腐蚀性流体介质。

防静电装置:符合EN 12662-2标准

阀杆密封:V型系列,采用TFM聚四氟乙烯材料

阀杆增加了氟橡胶O形环密封圈

阀杆防冲出装置

与执行器连接孔符合ISO5211标准

关闭角>7°

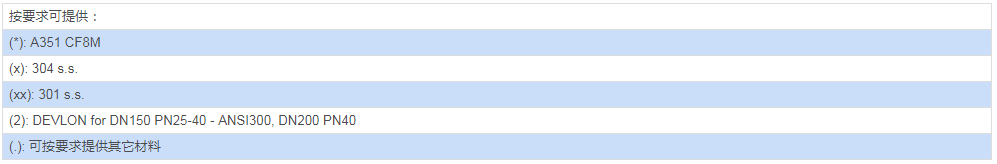

按要求提供的参数

如需其他法兰连接标准请联系我们的销售部门。

密封材料:PTFE加玻璃(RPTFE-GF),PTFE加碳石墨(RPTFE-CF)。如需其它密封材料,请与我们的销售部门联系。

全套阀杆密封套都用PTFE四氟乙烯

单向球阀采用活塞球内压力补偿孔

手柄、螺帽及阀杆弹簧采用不锈钢

采用材料(用于阀体/活塞球/阀杆)与标准配置不同的参数要求,请与我们的销售部门联系

可按要求提供ATEX防暴标识及证书

资质证书

符合欧盟承压设备97/23 EC PED标准;

 Fugitive Emisson ISO 15848 (ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; FIRE SAFE: ISO 10497 / API 607

Safety integrity level up SIL3 according to the IEC 61508

符合欧盟ATEX 2014-34-EU防暴指令,可按要求提供ATEX防暴证书



设计标准

阀体厚度符合ASME B16.34, ASME VIII div.1, EN12516 标准。

材料及等级:对ANSI 美标阀门,符合ASME B16.34 标准;对PN 公称压力阀门,符合EN12516 标准

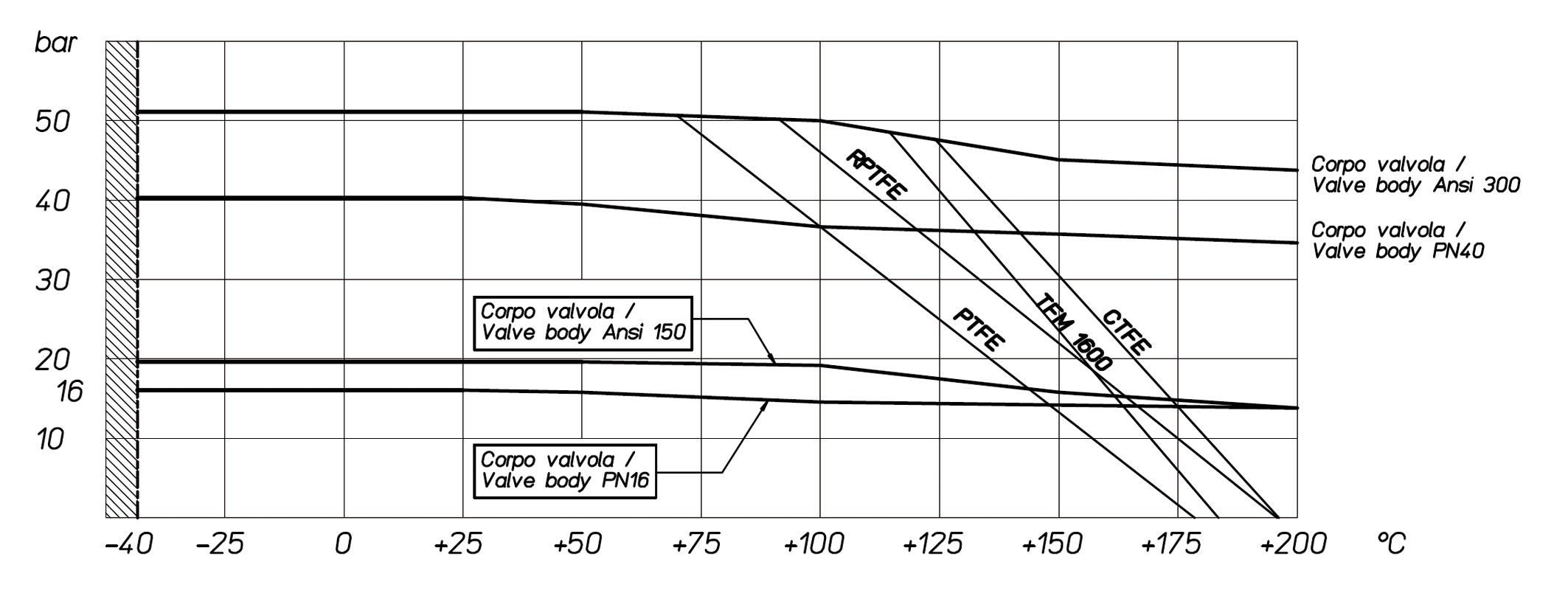

采用不锈钢阀体的阀门压力/温度图表

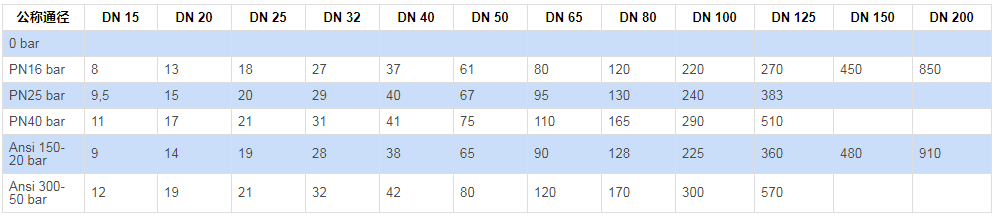

阀座采用TFM 1600、工作介质为水的阀门起步扭矩 Nm (*)



(*): 如工作介质是驱油剂或含有固体颗粒,工作扭矩与上述附表数据相比将增大

扭矩的数据随工作介质的温度而变。安全系数设定为1.4。与开始使用时的数据相比,长期频繁使用后扭矩数据会有明显的减小。

气动执行器的数据是根据气源最低压力为5.6 barg确定的

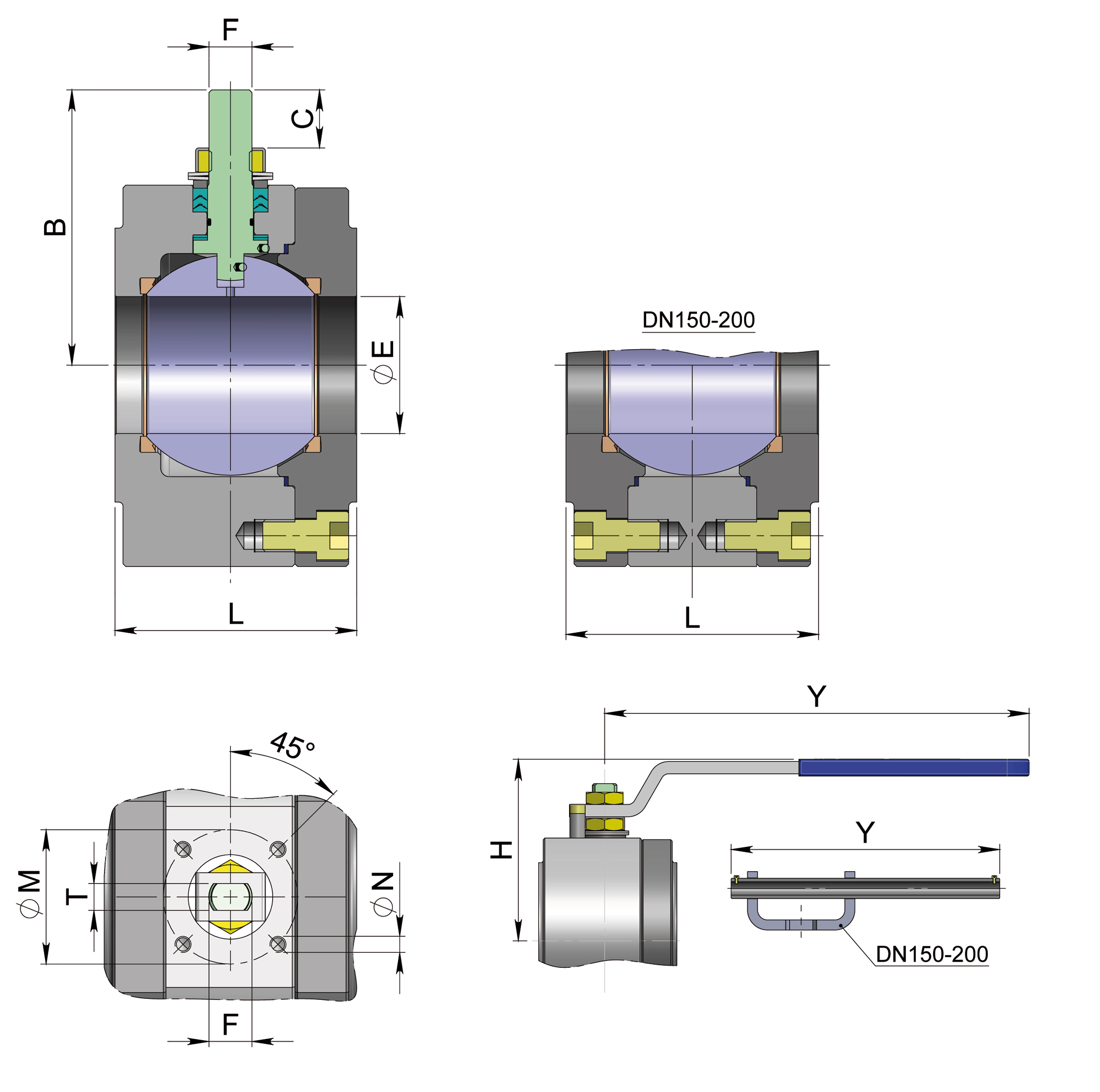

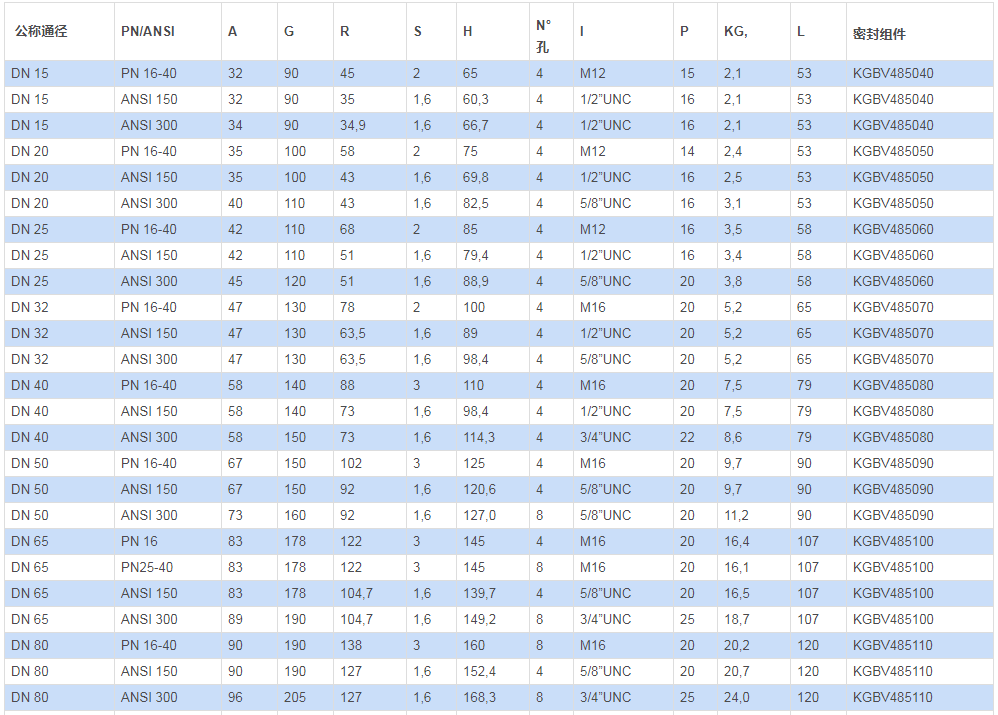

尺寸表


(*) STANDARD version with manual gearbox. ON REQUEST, version with manual lever

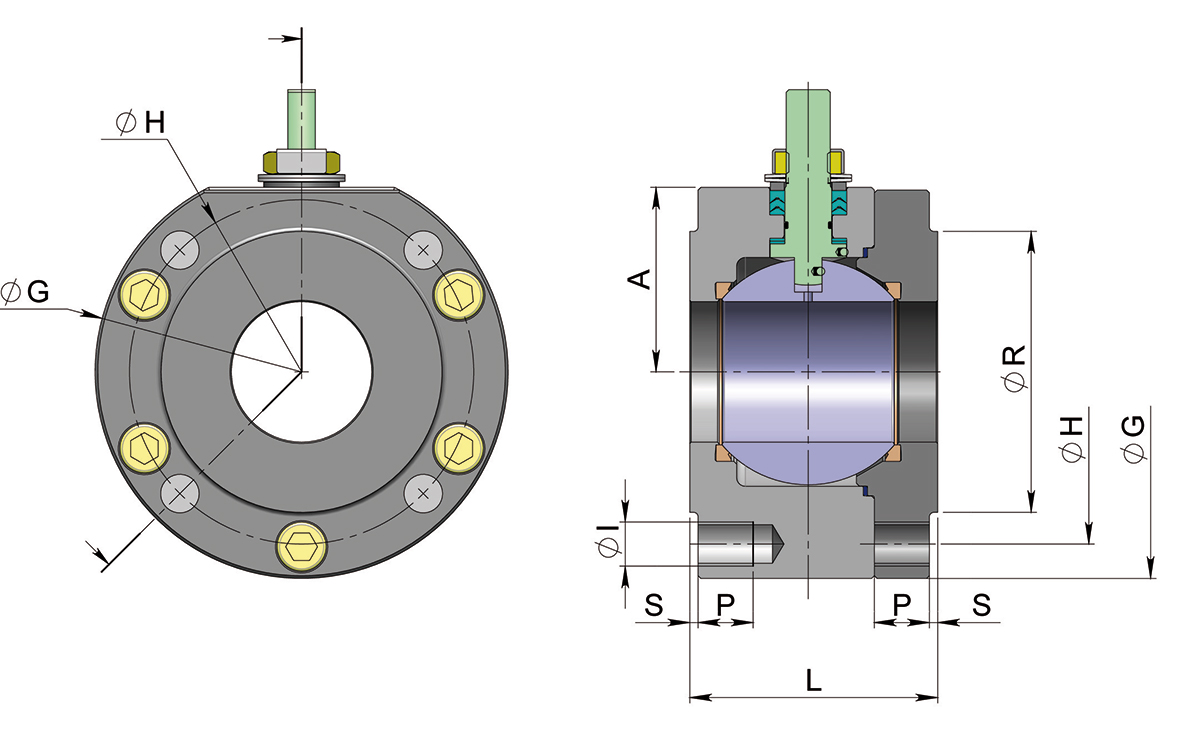

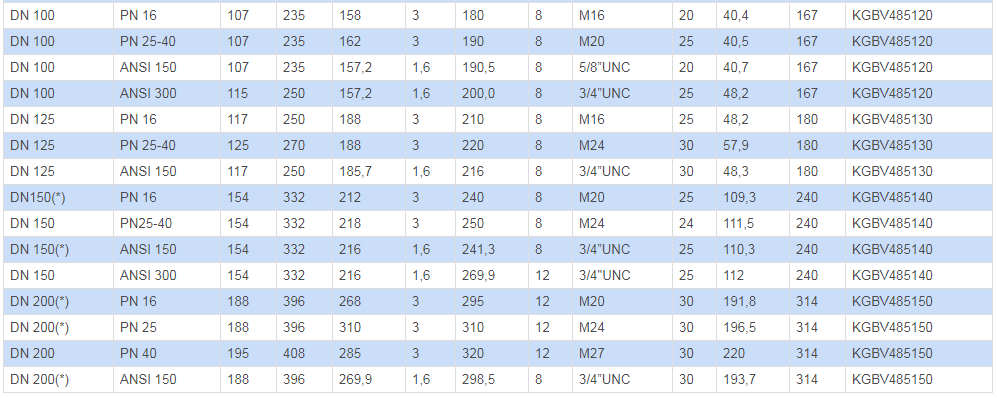

尺寸表

(*) STANDARD version with manual gearbox, ON REQUEST, version with manual lever

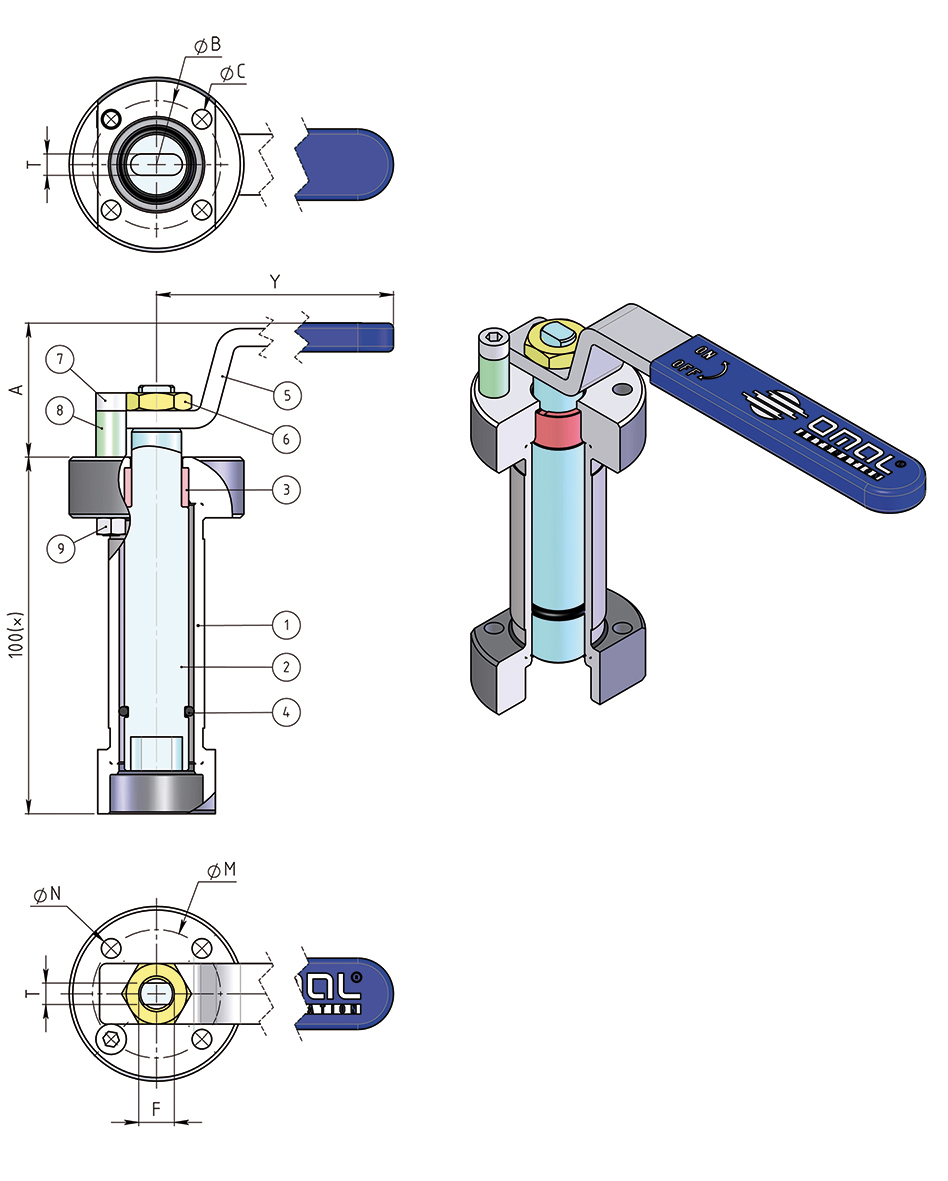

与手柄连接的焊接延伸轴

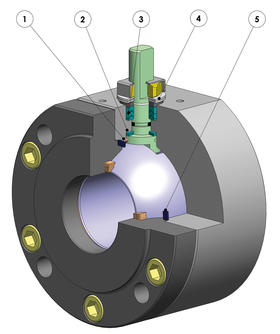

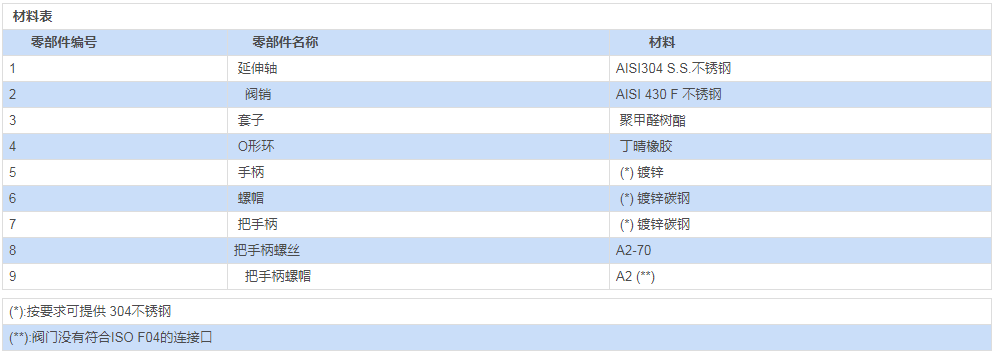

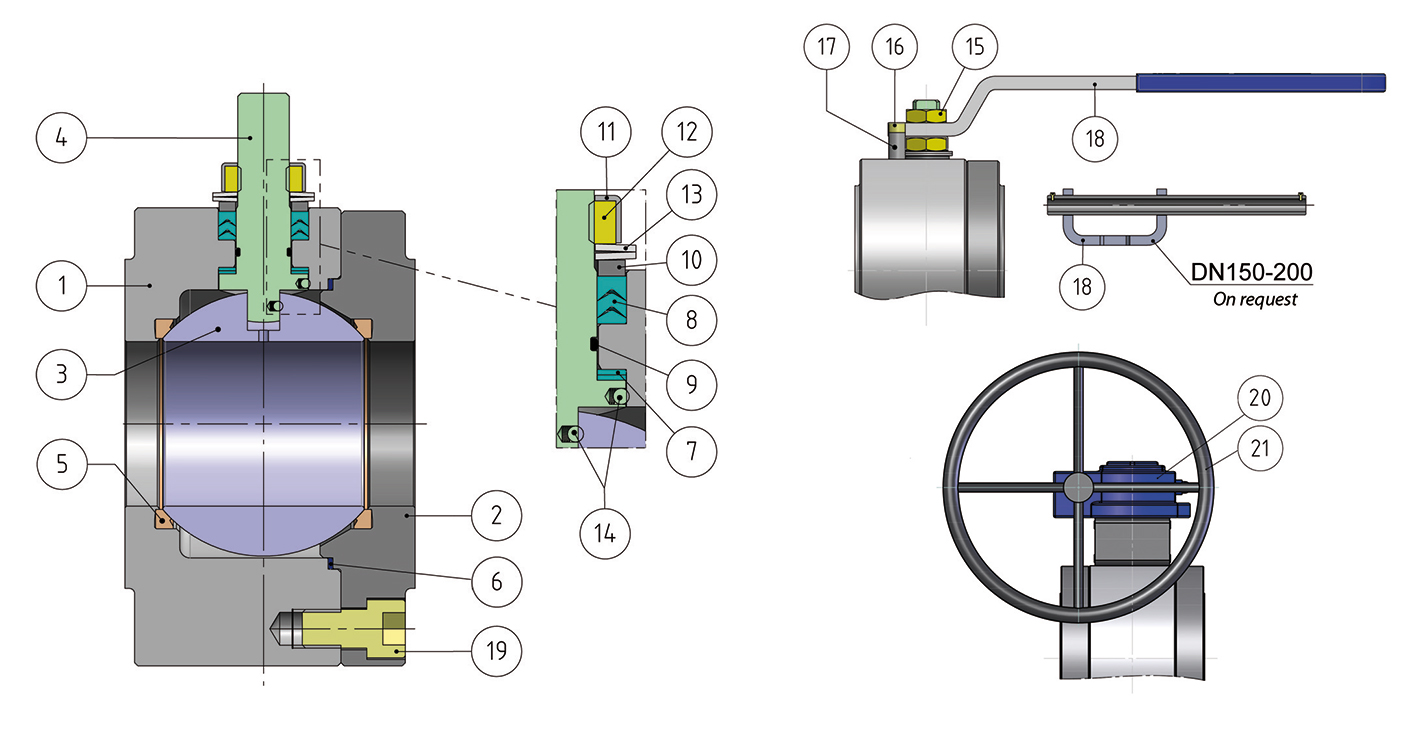

材料表

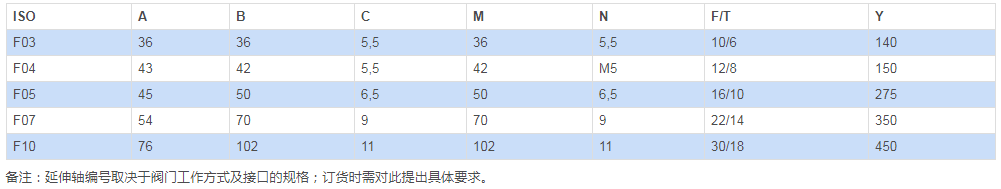

尺寸表

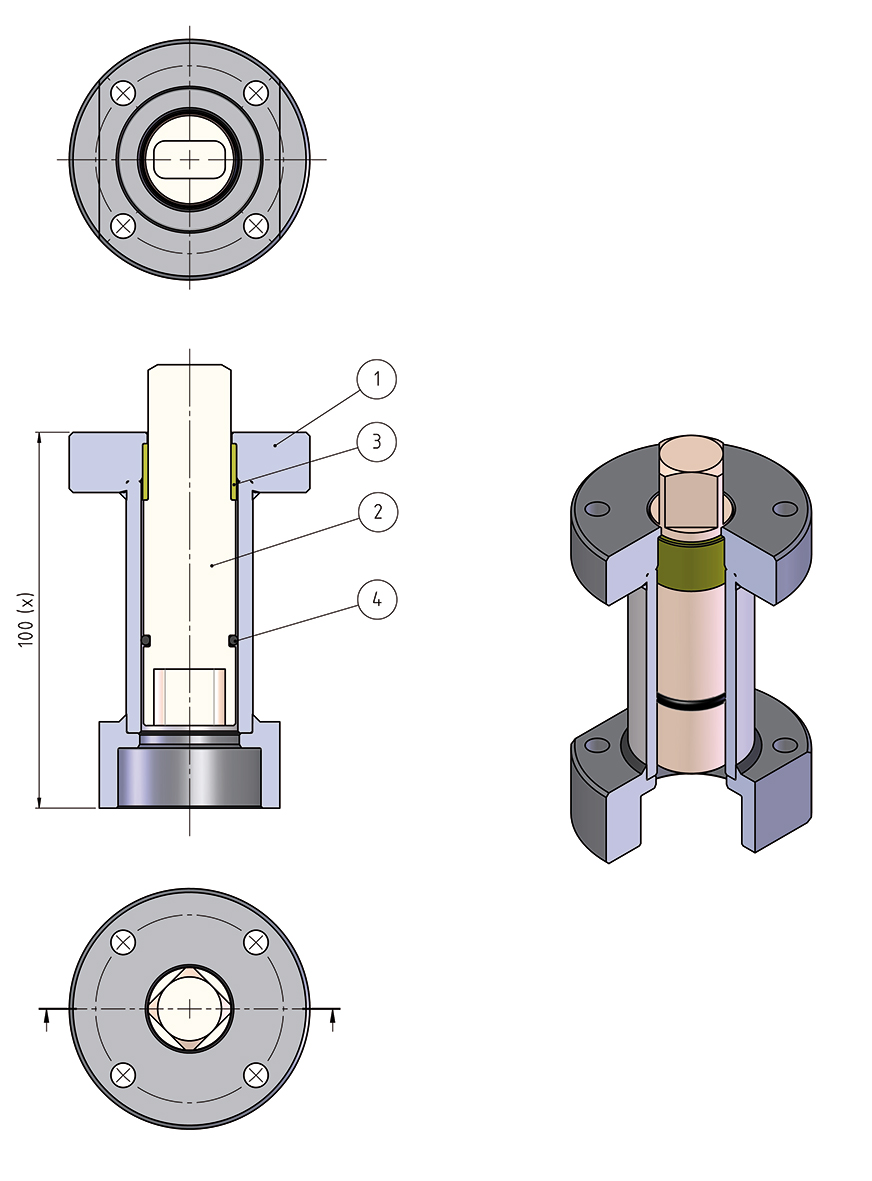

连接执行器的延伸轴

备注:尺寸取决于阀门接口的规格

备注:尺寸取决于执行器的规格


材料表

材料表
零部件编号 零部件名称 材料
1 延伸轴 304 S.S.不锈钢
2 阀销 AISI 430 F不锈钢
3 阀套 聚甲醛树酯
4 O-RING 丁晴橡胶

备注:延伸轴编号取决于阀门工作方式及接口的规格;订货时需对此提出具体要求。

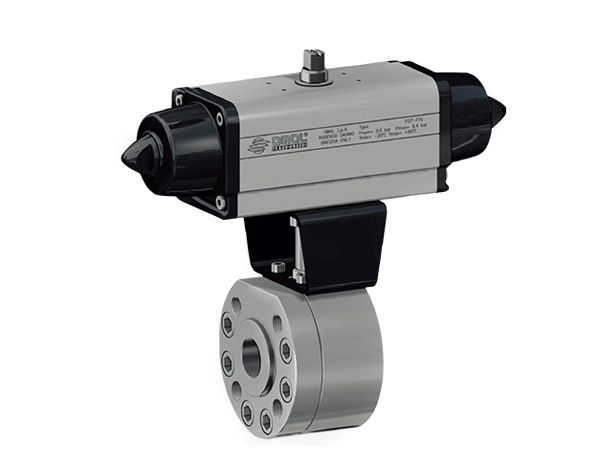

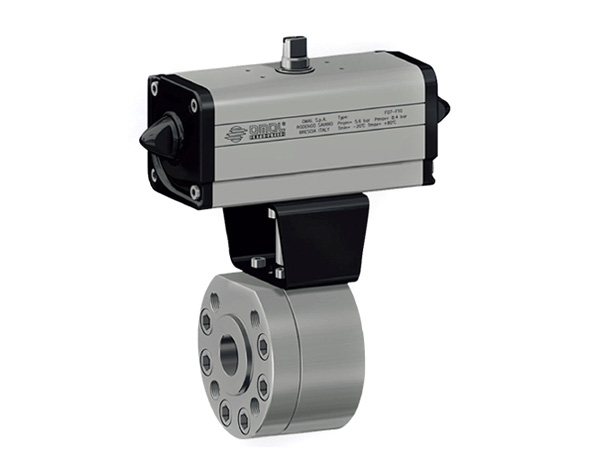

双动气动执行器

球阀工作方式表

DA 连接双动气动执行器的阀门工作方式表


单动气动执行器

球阀工作方式表

SR 连接单动气动执行器的阀门工作方式表

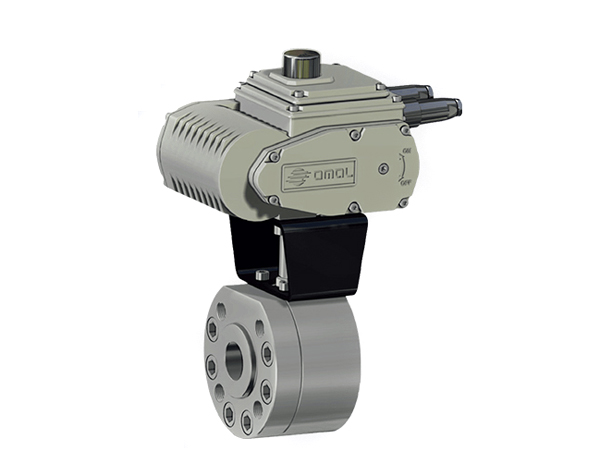

电动执行器

球阀工作方式表

电动执行器
