标准参数

浮动活塞球，全通径

软密封阀座采用V型系列

法兰连接：符合ASMEB165；EN1092-1标准

工作温度：查阅压力温度附表

压力等级：符合ANSI600/PN63-100标准

适用介质：空气、水、气体、石油产品。

防静电装置：符合EN 12662-2标准

阀杆密封：V型系列，采用TFM1600聚四氟乙烯材料

阀杆增加了氟橡胶O形环密封圈

阀杆防冲出装置

执行器连接板开孔符合ISO5211标准

关闭角>7°

外表面处理：发蓝钝化膜

按要求提供的参数

工作温度：阀体采用LF2钢材，可达-40°C

如需其他法兰连接标准请联系销售部门。

密封材料：PTFE加玻璃（RPTFE-GF），PTFE加碳石墨（RPTFE-CF）。如需其它密封材料，请与我们的销售部门联系。

单向球阀采用活塞球内压力补偿孔

手柄、螺帽及阀杆弹簧采用不锈钢

采用材料（用于阀体/活塞球/阀杆）与标准配置不同的参数要求，请与我们的销售部门联系

外表面处理：镀白锌、环氧树脂漆，（如需其它处理方式，请与我们的销售部门联系）。

资质证书

符合欧盟承压设备97/23 EC PED标准

符合欧盟防爆ATEX 2014-34-EU标准

符合TA-LUFT VDI 2440标准

消防安全：符合EN ISO 10497 / API 607标准

井口安全阀API 6D标准：仅为法兰符合ANSI标准的球阀，提供n°6D-1007资质证书

设计标准

阀体厚度符合ASME B16.34, ASME VIII div.1, EN12516标准。

API 6D

材料及等级：对ANSI美标阀门，符合ASME B16.34标准；对PN公称压力阀门，符合 EN12516标准

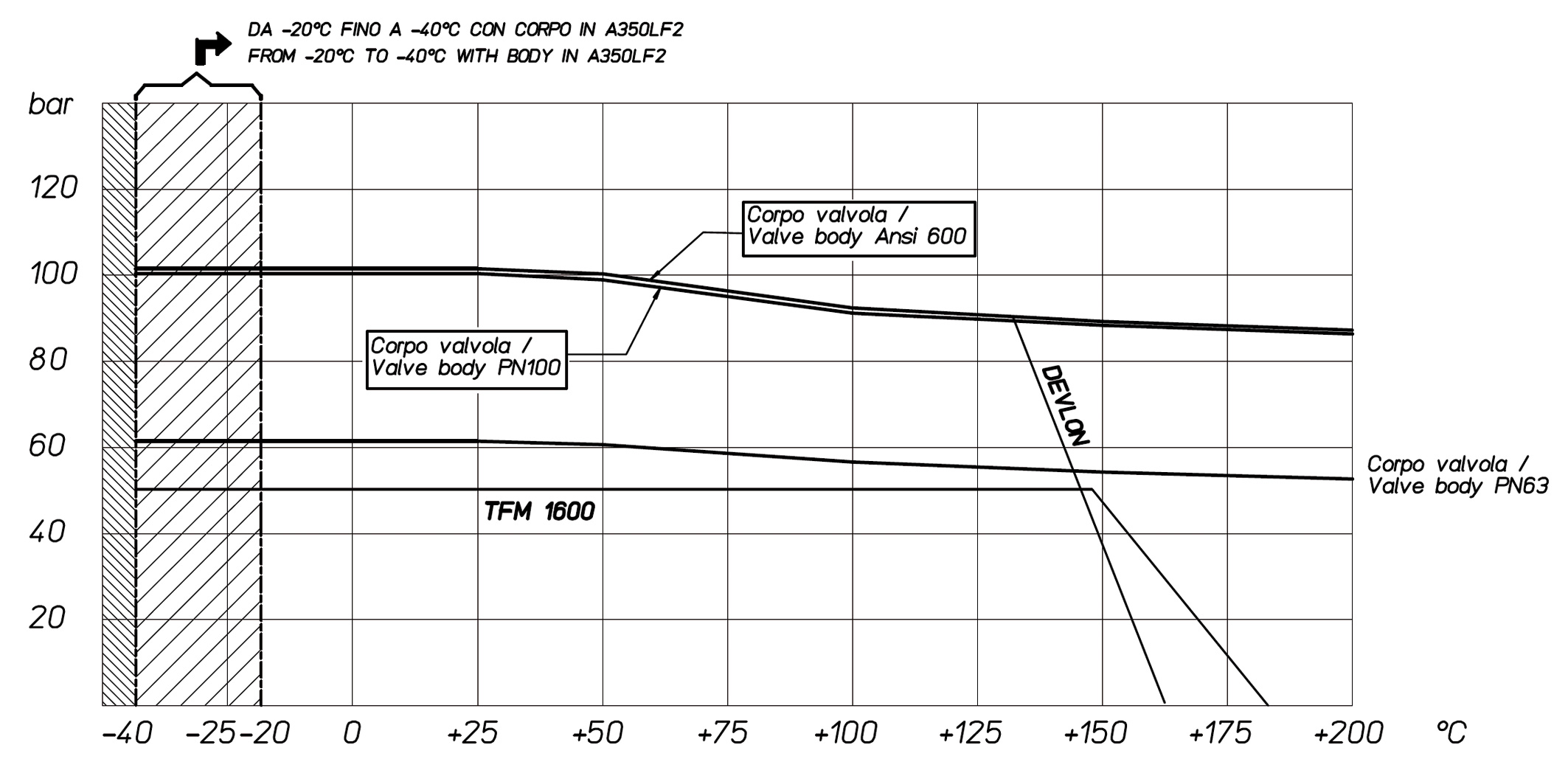

压力/温度图表

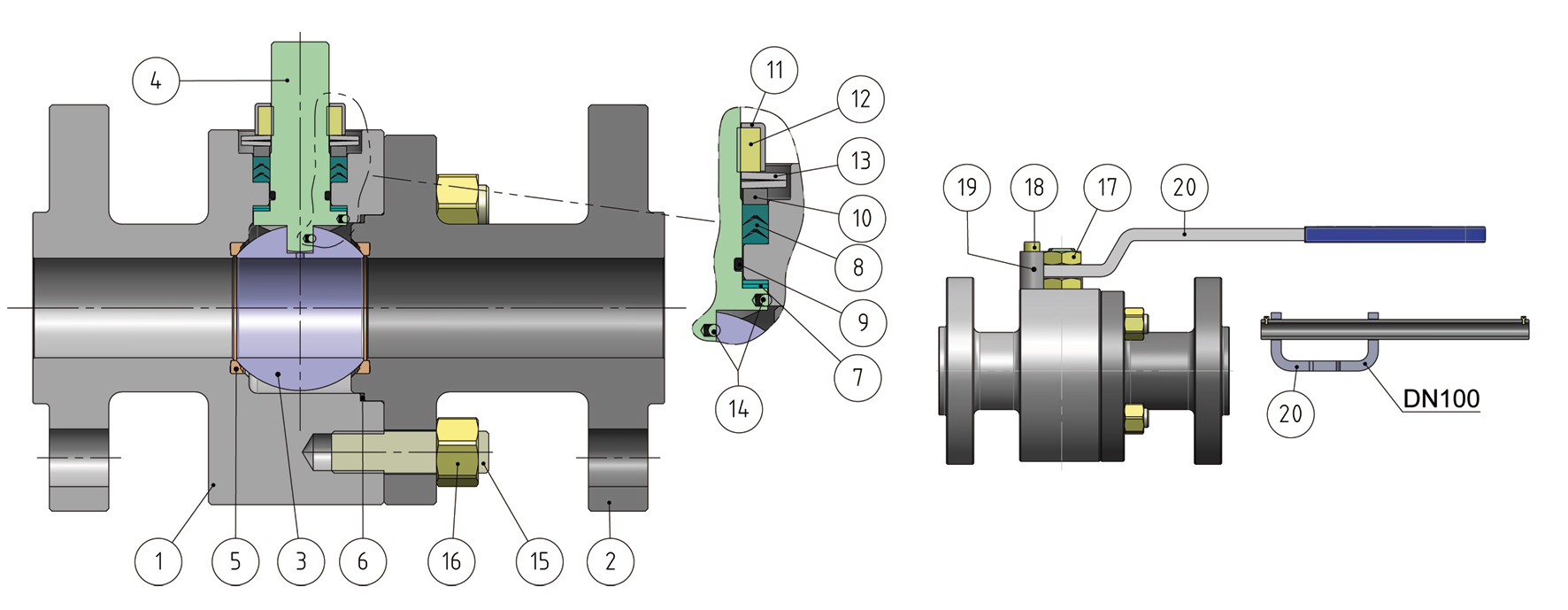

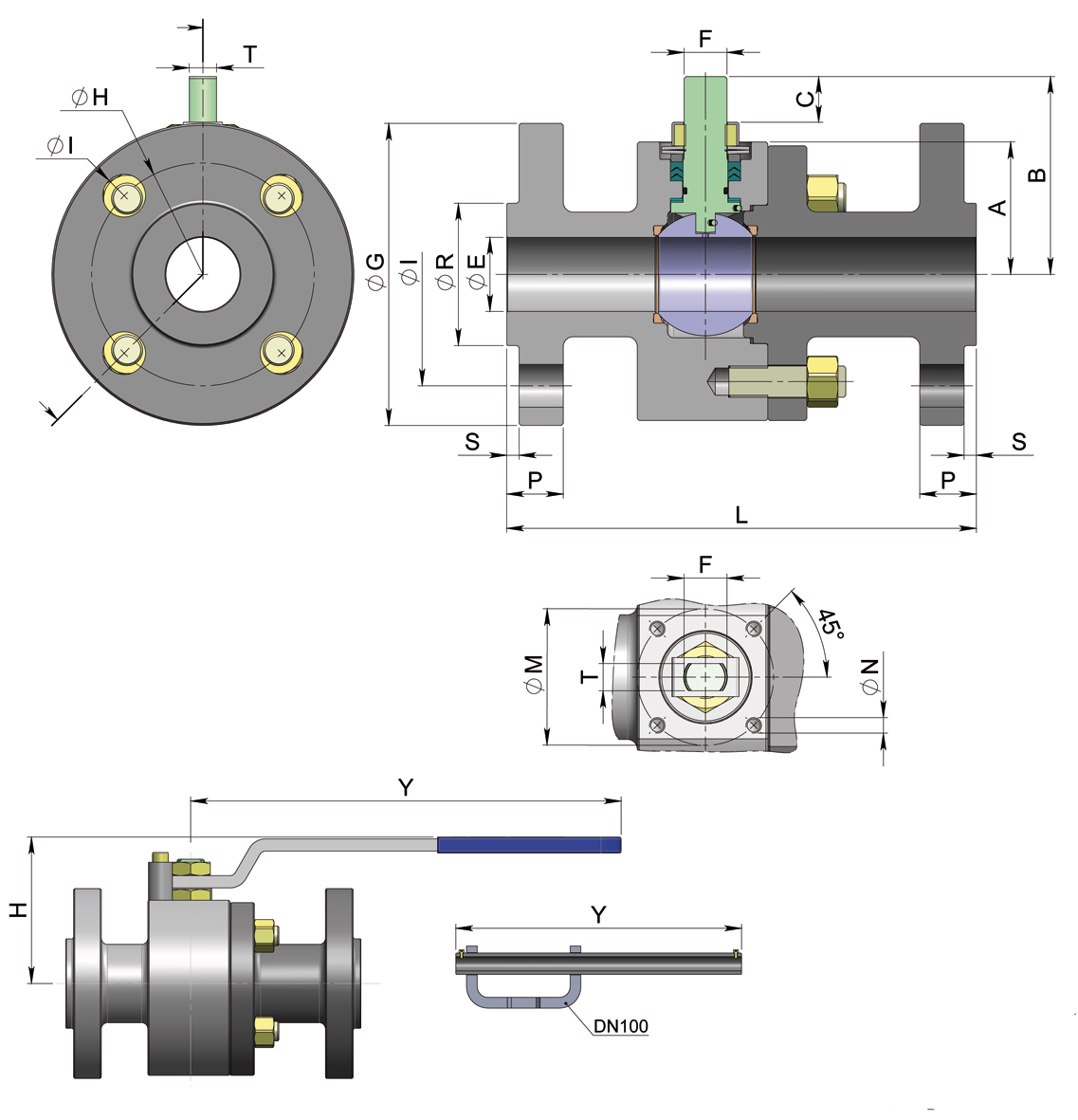

尺寸与材质

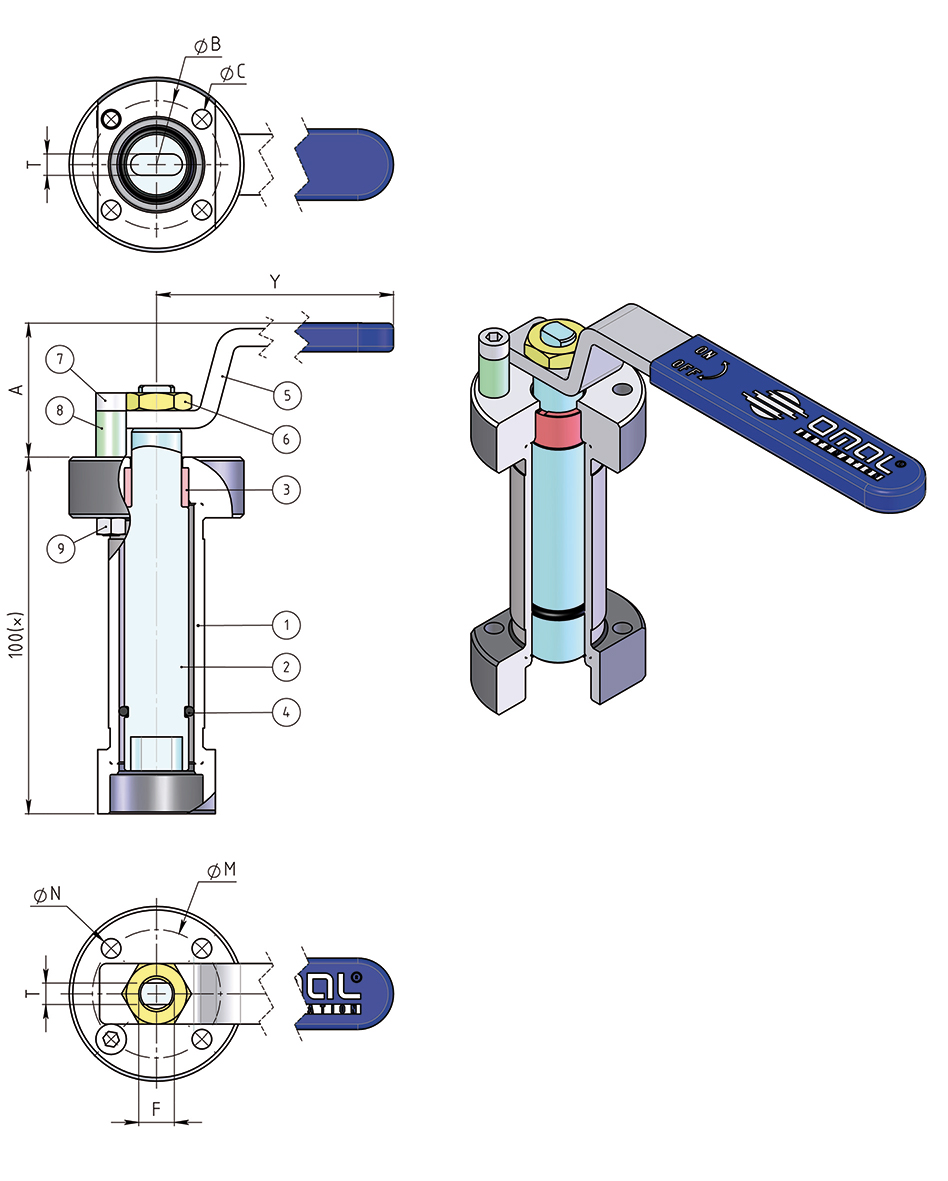

与手柄连接的焊接延伸轴

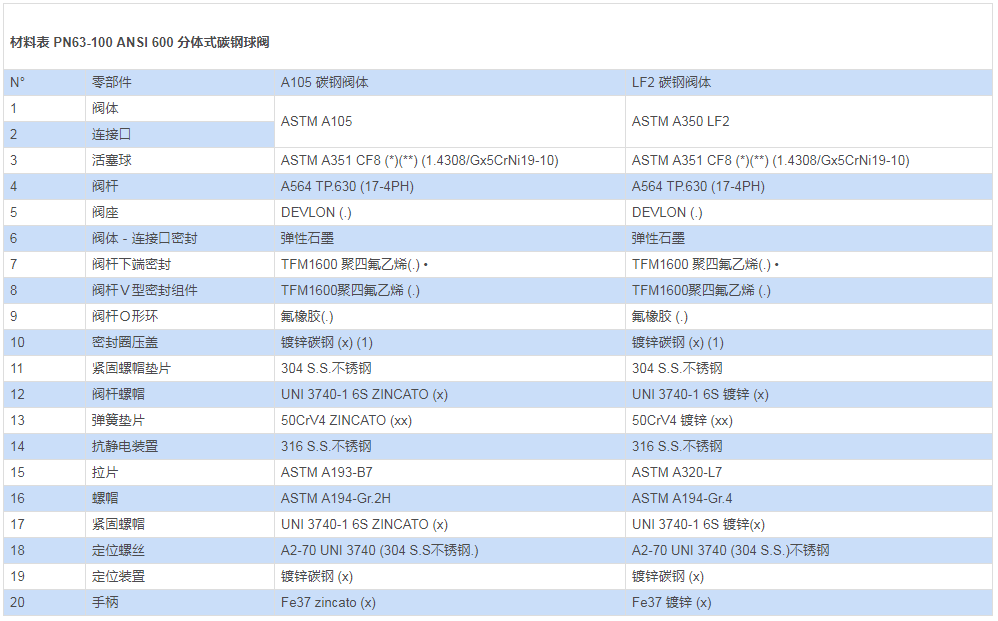

材料表

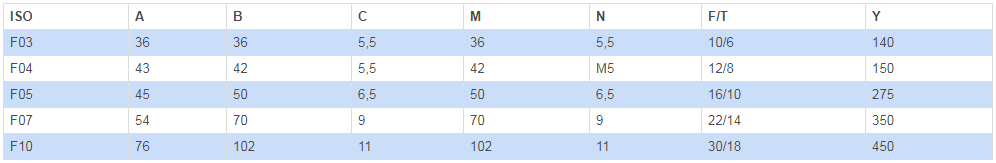

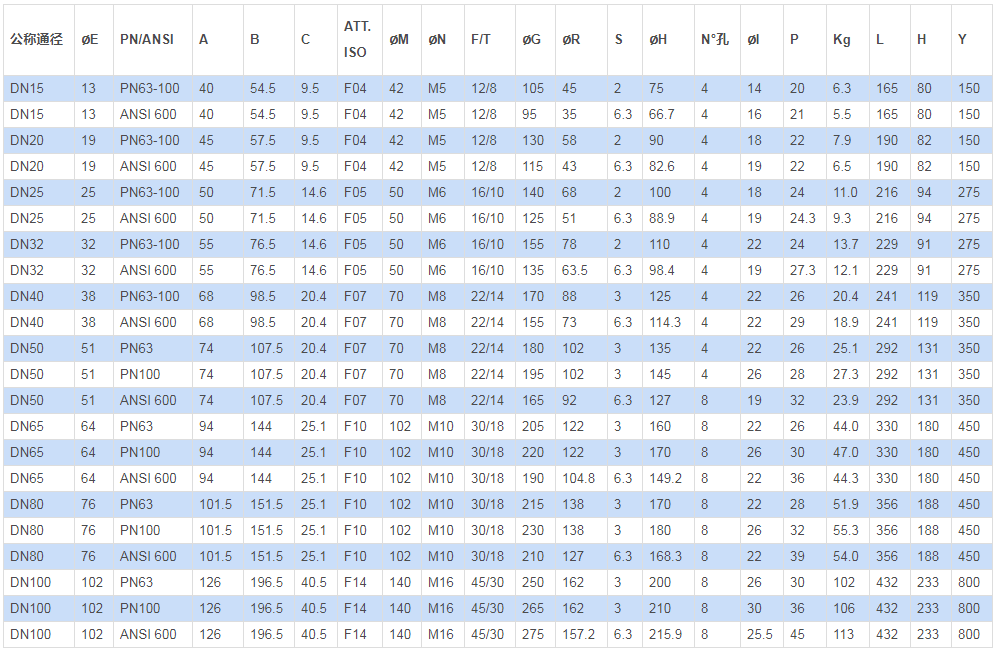

尺寸表

备注：延伸轴编号取决于阀门工作方式及接口的规格；订货时需对此提出具体要求。

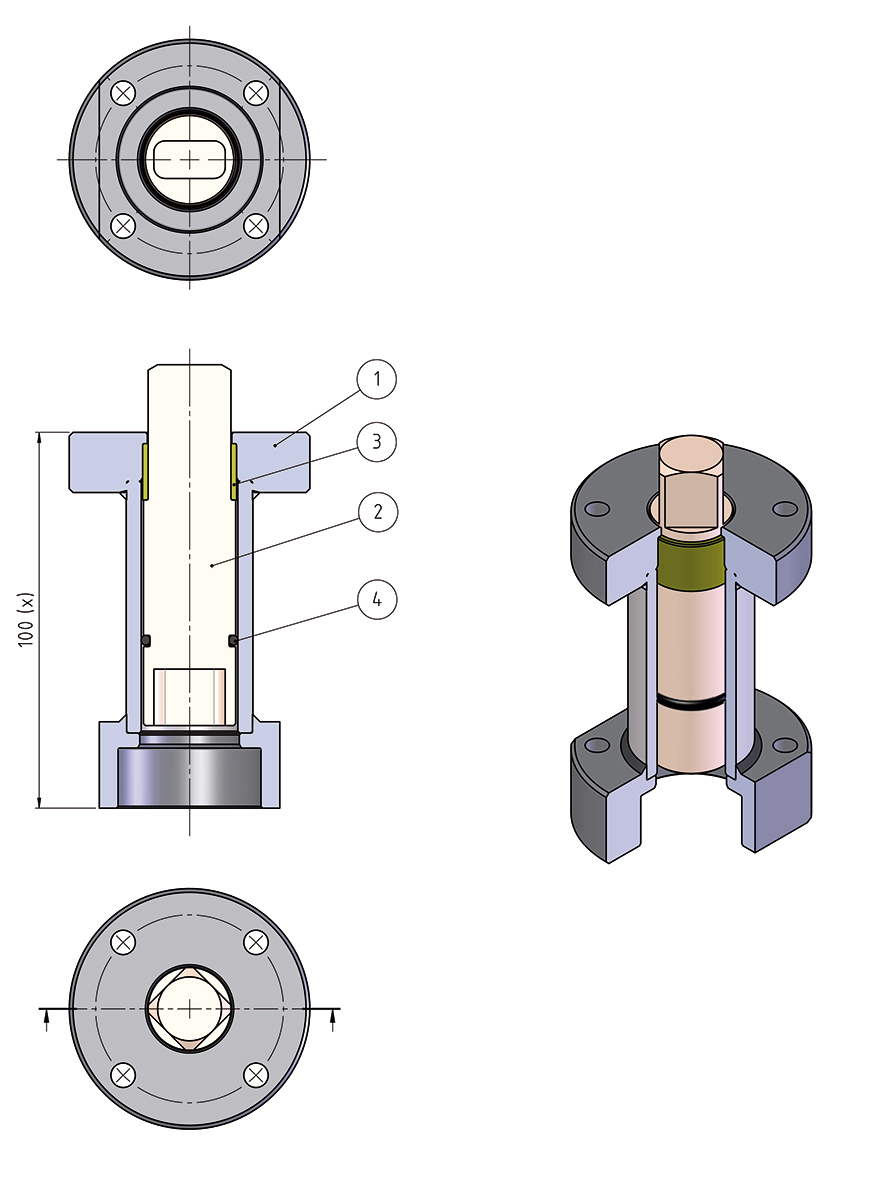

连接执行器的延伸轴

备注：尺寸取决于阀门接口的规格

备注：尺寸取决于执行器的规格

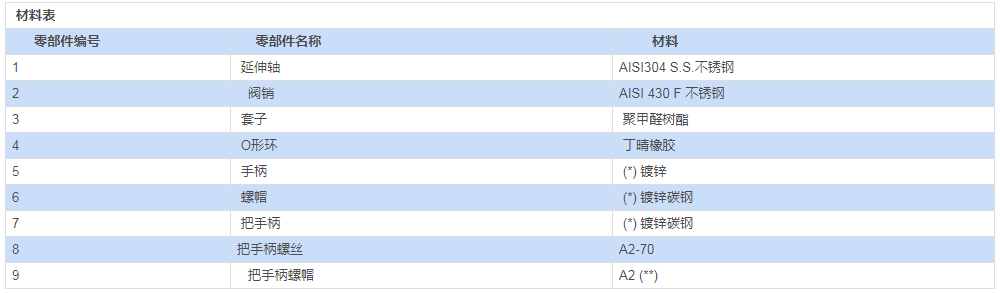

材料表

备注：延伸轴编号取决于阀门工作方式及接口的规格；订货时需对此提出具体要求。
