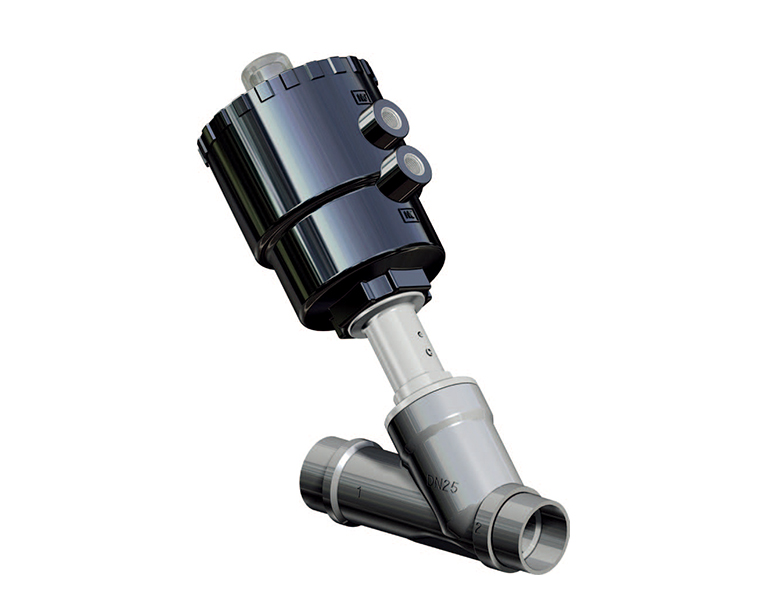

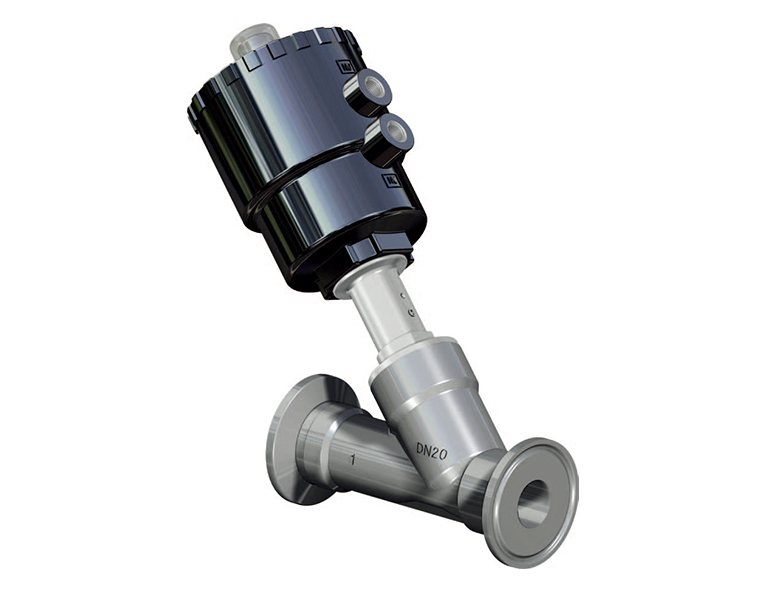

316L气动角座阀-直行程阀-得锐自动化：OMAL欧玛尔全国指定授权总代理

一般性能

阀体材料：不锈钢AISI 316 L

连接要求：参看相关编号的图表。

可任意位子安装：水平、垂直及倾斜位子。

双动产品可提供的口径从DN15至DN50；单动产品：常闭型、抗水击常闭型，常开型。

工作压力至PN16，产品的性能与表内所列的压力与标准型号相同。

适用介质

空气、水、油、燃油、盐液、蒸汽等。（或其它适用于AISI 316L不锈钢及聚四氟乙烯的介质。）

工作压力在0/16bar（180°c蒸汽压力是在0/10bar）之间，随选定型号而定（详见产品目录31至34页）。

介质温度：从-10°C 至+180°C

介质粘度：最大600 cst (mm2/s)

控制器介质

导入的控制介质：湿润或干燥的压缩空气、气体和其它惰性气体；

环境温度：从-10°c至+60°C

?

符合美标ANSI 150RF SCART.ASME B16.10 A1法兰阀门

DN	H	L	N	P	Q	R	F
15	12	10.4	35	89	61	16	108
20	13	11.4	43	98	70	16	117.5
25	15	13.4	51	108	80	16	127
32	16	14.4	64	118	89	16	140
40	18	16.4	73	127	99	16	165
50	19	17.4	93	152	121	19	178

缩径法兰阀门

DN	H	P	Q	R	F
15	7	70	50	7	104.5
20	8	75	55	9	119.5
25	9	80	60	9	134.5
32	9	90	70	9	149.5
40	10	100	80	9	164.5
50	10	110	90	11	179.5

DN	控制器	A	B	C	D	E	F	H	L	M	N	P	Q	R
15	50	182.5	156	203.5	44	70	130	16	14	18.1	45	95	65	14
20	50	192.3	160	212.5	44	70	150	18	16	23.7	58	105	75	14
20	63	210.3	178	230.5	50.5	84.4	150	18	16	23.7	58	105	75	14
25	50	197.36	164	221.5	44	70	160	18	16	29.7	68	115	85	14
25	63	216.36	182	239.5	50.5	84.4	160	18	16	29.7	68	115	85	14
25	90	256.36	222	279.5	66.2	116.4	160	18	16	29.7	68	115	85	14
32	50	202.5	168	238	44	70	180	18	16	38.4	78	140	100	18
32	63	220.5	186	256	50.5	84.4	180	18	16	38.4	78	140	100	18
32	90	260.5	226	296	66.2	116.4	180	18	16	38.4	78	140	100	18
32	110	296.5	261	331	77.4	140.6	180	18	16	38.4	78	140	100	18
40	63	228.6	190	265	50.5	84.4	200	18	15	44.3	88	150	110	18
40	90	268.6	230	305	66.2	116.4	200	18	15	44.3	88	150	110	18
40	110	304.2	266	341	77.4	140.6	200	18	15	44.3	88	150	110	18
50	63	241.87	200	282.5	50.5	84.4	230	18	15	55.7	102	165	125	18
50	90	281.87	240	322.5	66.2	116.4	230	18	15	55.7	102	165	125	18
50	110	317.87	276	358.5	77.4	140.6	230	18	15	55.7	102	165	125	18

粗体字列出的是标准的连接配合

常闭型：双向常闭。介质从阀芯下方流入，避免了水锤作用。

介质从阀芯下方流入

编号AISI316	螺纹	DN	KV m3/h	控制器	控制器压力bar		p i最大压差P max. bar	不锈钢重量Kg. AISI316	阀芯用备件	控制器用备件
编号AISI316	螺纹	DN	KV m3/h	控制器	Min	Max	p i最大压差P max. bar	不锈钢重量Kg. AISI316	阀芯用备件	控制器用备件
J4SPG1664	1/2”	15	5,7	50	4	10	16	2,4	KGJP1003	J4SPG16R4
J4SPG1665	3/4”	20	10,5	50	4	10	10	3,2	KGJP1005	J4SPG16R5
J4SPG1865	3/4”	20	10,8	63	4	10	16	3,1	KGJP1005	J4SPG18R5
J4SPG1866	1”	25	20	63	4	10	11	3,8	KGJP1006	J4SPG18R6
J4SPG2166	1”	25	20	90	4	8	16	3,9	KGJP1106	J4SPG21R6
J4SPG2167	11/4”	32	29	90	4	8	14	6,6	KGJP1107	J4SPG21R7
J4SPG2168	11/2”	40	46	90	4	8	11	7,5	KGJP1108	J4SPG21R8
J4SPG2368	11/2”	40	46,5	110	4	8	16	8,1	KGJP1108	J4SPG23R8
J4SPG2369	2”	50	67	110	4	8	10	11,2	KGJP1109	J4SPG23R9

阀控制器用备件盒含除阀体外所有的零件?

介质从阀芯上方流入的型号，请参考下表?

常闭型：介质从阀芯下方流入

编号AISI316	螺纹	DN	KV m3/h	控制器	控制器压力bar		p最大压差P max. bar	不锈钢重量Kg. AISI316	阀芯用备件	控制器用备件
编号AISI316	螺纹	DN	KV m3/h	控制器	Min	Max	p最大压差P max. bar	不锈钢重量Kg. AISI316	阀芯用备件	控制器用备件
J4CPG1664	1/2”	15	5,7	50	1,8	10	diagram n° 5	1	KGJP1003	J4CPG16R4
J4CPG1665	3/4”	20	10,5	50	1,8	10	diagram n° 5	1,2	KGJP1005	J4CPG16R5
J4CPG1866	1”	25	20	63	1,8	10	diagram n° 6	1,6	KGJP1006	J4CPG18R6
J4CPG2167	11/4”	32	29	90	1,8	8	diagram n° 7	3	KGJP1107	J4CPG21R7
J4CPG2168	11/2”	40	46	90	1,8	8	diagram n° 7	3,7	KGJP1108	J4CPG21R8
J4CPG2169	2”	50	59	90	1,8	8	diagram n° 7	4,4	KGJP1109	J4CPG21R9
J4CPG2368	11/2”	40	46,5	110	1,8	8	diagram n° 8	4,6	KGJP1108	J4CPG23R8
J4CPG2369	2”	50	67	110	1,8	8	diagram n° 8	5,6	KGJP1109	J4CPG23R9

阀控制器用备件盒含除阀体外所有的零件

?

阀芯行程限制器

Limitatore di corsa valvole flusso avviato

在开启状况下可限制阀芯的行程，借此调节介质流量。

可提供所有的型号。单动常开型号可作紧急手控阀控器。

?

不提供阀控器?40

阀控器	A mm
50	25,5
63	21,5
90	5,2
110	5,9

紧急手动阀控器

可在紧急状况下开启阀门（缺少介质倒流，设备故障，缺少介质导流信号，等）。

可提供所有常闭型阀门

不提供阀控器?40

阀控器	A?mm
50	35,8
63	35,8
90	29,5
110	29,5

限位开关盒

限位开关盒可在机械、感应两种行程限位情况下，控制开闭位子，适用于所有连接 ?50 - ?63 - ?90 - ?110 执行器的阀门。

如客户要求，可提供电磁阀的连接夹具和液晶显示器。

保护等级：IP 65

环境温度：从-20°C至+70°C

连接电线：n°2 PG11

外壳采用聚酰胺材料做成，盖子则用聚甲基丙烯酸酯。

不提供阀控器?40

可按360°度任意角度安装

* M16 自選

阀控器	A?mm
50	52,1
63	47,5
90	37,7
110	29,5

感应限位开关NAMUR EExia

额定电压：: 8 Vdc

功耗：工作时1 mA；静态时3 mA

工作温度：从-25°C至+100°C

配置	编号
1 个限位器: 阀门开启位子上部	KSIN9A0XX
1 个限位器: 阀门关闭位子下部	KSIN9C0XX
2 个限位器：阀门启闭位子	KSIN920XX

极限开关器

额定电压：10÷30 Vdc

功耗：15 mA

工作温度：从-25°C至+70°C

配置	编号
1 个限位器: 阀门开启位子上部	KSI09A0XX
1 个限位器: 阀门关闭位子下部	KSI09C0XX
2 个限位器：阀门启闭位子	KSI0920XX

机械限位开关器

最大限位行程：阀门开启状态

最小限位行程：阀门关闭状态

配置	编号
2 个限位器	KSM0C20XX

电磁阀控制器

电流控制：3/2 直接连接。

可按360°度任意角度安装。

标准手动阀控器

将电磁阀（NAMUR）连接板转动180°,电磁阀就可选择5/2和3/2之间的范围工作。

标准手动阀控器

环境温度：从-10°C至+50°C

电压	24 Vac	115 Vac	230 Vac	12 Vdc	24 Vdc
电流控制	EP415024	EP415110	EP415220	EP412010	EP412024

电压	24 Vac	115 Vac	230 Vac	12 Vdc	24 Vdc
NAMUR 电磁阀门*	ER8188A2	ER8188A4	ER8188A5	ER8188C1	ER8188C2
NAMUR interface	KBNJ0001
*?To be used only with NAMUR interface only
