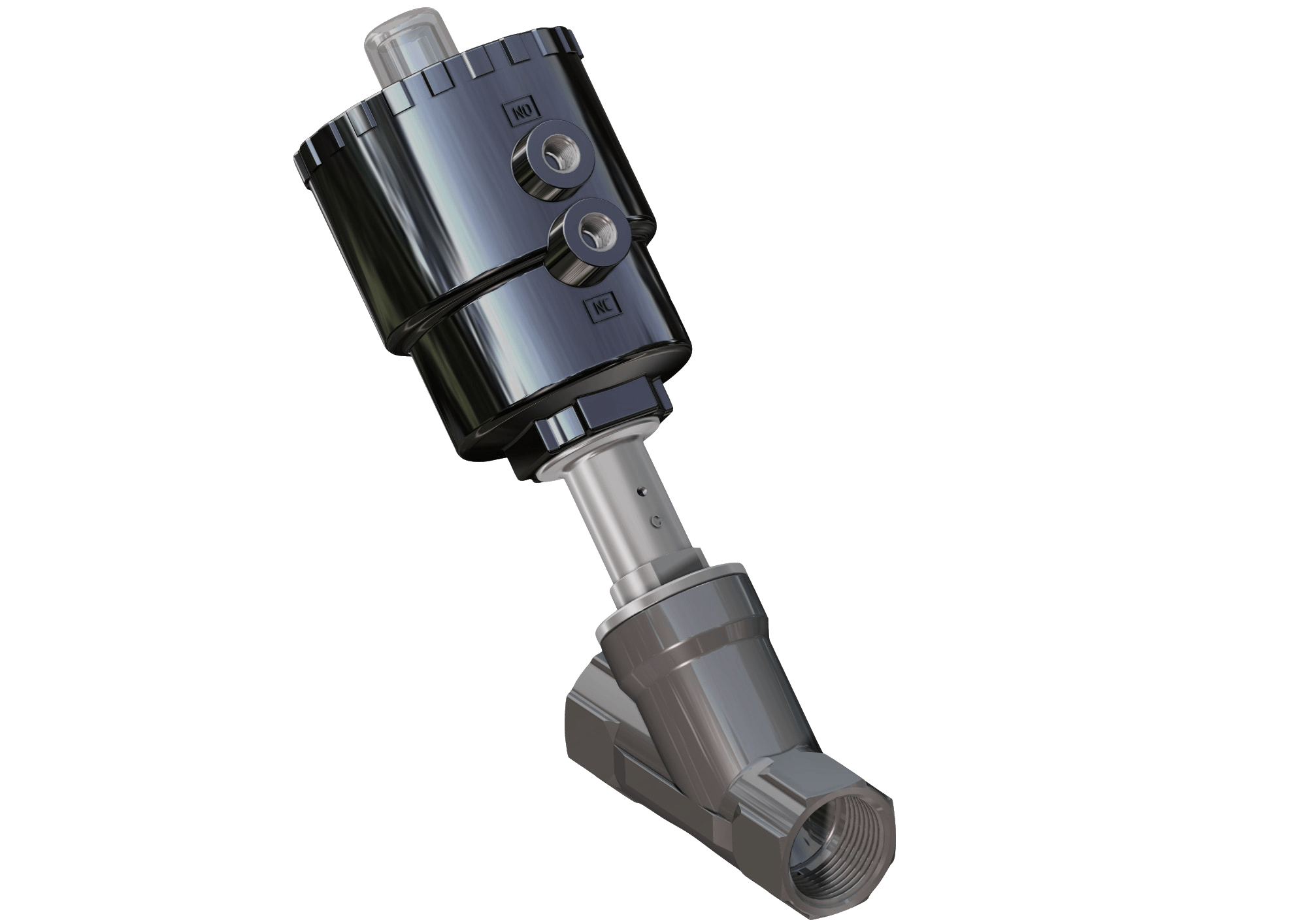

ZEUS-ARES气动角座阀

应用环境

OMAL角座阀广泛应用于灌装,印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备,具有无水击、无噪声、密封性能可靠等特点。

>独特的固定式活塞密封,延长阀杆行程,阀腔更平缓,流量增加 30%
>长寿命阀杆,采用不锈钢 316 及锲型特氟隆(PTFE)密封,自动校正位置,自润滑,免维护
>配先进气动执行器,工程塑料外壳,低摩擦黄铜镀镍活塞,内部元件自润滑,免维护,与电磁阀连接为 NAMUR 接口,分常闭、常开、双动型
>寿命高达 200~700 万次

全国7*24小时服务电话::0755-3333-5656

立即下单采购在线联系客服

产品一般性能介绍

按照ISO 228/1和ISO 7/1标准,以螺纹连接;也可按要求提供其它类型连接。

可以在任何方向安装:横向,纵向,倾斜。

双动型和单动型产品能提供的口径规格从3/8英寸到2英寸,可从阻塞锤上下两端关闭,而单动型阀门从阻塞锤下端开启。

符合欧盟承压产品97/23  EC“PED”标准

可提供符合欧盟ATEX 2014-34-EU 标准的防爆型系列(需此类产品的客户订货时须提出)

介质的不同流向会造成阀门工作方式的不同,使一种型号的自动阀门有多个变化型号。

下表列出了与此类产品的标准型号相关的主要参数和工作方式。

阀门的最低工作压力是根据阀门的型号和腔内流体压力的峰值差异确定的,由此也可确定对应的阀门编号。

 适用介质范围

空气、水、酒精、油、石油燃料油、盐溶液、蒸汽等(所有适用于AISI  316或青铜RG5的流体介质)。

按所选型号和运行参数,阀门的工作压力应位于0-16 / 25 bar,(蒸汽介质在180°C时,工作压力为0-10 bar);详情见下页。

介质温度:从-10°C至+180°C

介质最大粘度:600 cst(mm2/s)

控制驱动用介质

控制驱动用介质:干的或湿润的压缩空气、气体和其它中性介质

环境温度:从-10°C至+60°C


产品特点和益处

1 楔型密封圈镶嵌缸内而不是活塞上 增加执行器的行径及与其连接的执行器的行径,保证较高的流体流动比率(减少流体的流动损失)
减少密封圈的磨损
2 从DN63开始,金属活塞表面镀有一层(10-15微米)镍化学电镀层 由于表面增加了坚硬的覆盖层(硬度700-750HV)减少了活塞的磨损
3 采用弹簧预装密封圈 保证弥合了因轴承的线性运动而产生的缝隙,避免了流体的外泄
这样使密封圈能保持V字形的蓄能状态,也弥补了因大量热能的损耗而造成的尺寸变化
4 弹簧的下端预装了5个这样的V型密封圈,上端则预装了3个。 保证阀门在长时间运转后性能仍完好无损
5 辊轴承 由于辊轴承的表面粗糙度很低(0.1微米),容易转动,减少了其对密封圈的磨损
6 长距变轨 通过减少阀门内的湍流,改善了其液压性能
7 变动阀芯/自动排列 适合安装于阀门主体,保证阀门工作性能
? 符合防爆标准(ATEX)的资质证书 允许在有潜在爆炸危险的环境中安装此类产品
? 欧盟压力设备标准(PED)的资质证书 完全符合欧盟压力设备的安全标准
NC bidirezionale




常闭型:双向常闭。介质从阀芯下方流入,可避免水锤作用。介质从阀芯上方流入,将受到水锤挤压.

schema NC valvole a flusso avviato
NC sopra
? ?
NA sotto


常开型:介质从阀芯下方流入,常开

schema NC valvole a flusso avviato - sotto
Doppio eff bidirezionale


双动型,介质可双向流入

schema valvole a flusso avviato



尺寸表

DN

G *

执行器

A

B

C

D

?E

F

ch. L

H

15 3/8” ? 50 190 156.5 169 44 70 85 25 12
15 1/2” ? 50 190 156.5 169 44 70 85 25 15
20 3/4” ? 50 195 160.5 176 44 70 95 31 16.3
20 3/4” ? 63 213 178.5 194,4 50,5 84,4 95 31 16,3
25 1” ? 50 200 164 183 44 70 105 38 19.5
25 1” ? 63 219 183 202 50,5 84,4 105 38 19.5
25 1” ? 90 259 223 242 66,2 116,4 105 38 19
32 11/4” ? 50 208 167.5 191 44 70 120 47 19
32 11/4” ? 63 226 185.5 209 50,5 84,4 120 47 19
32 11/4” ? 90 266 225.5 249 66,2 116,4 120 47 18
32 11/4” ? 110 302 261.5 285 77,4 140,6 120 47 18
40 11/2” ? 63 231 191 218 50,5 84,4 130 54 18
40 11/2” ? 90 271 231 258 66,2 116,4 130 54 20
40 11/2” ? 110 307 266 294 77,4 140,6 130 54 20
50 2” ? 63 245 200 233 50,5 84,4 150 66 20
50 2” ? 90 285 241 274 66,2 116,4 150 66 ?
50 2” ? 110 321 276 310 77,4 140,6 150 66 ?
?*? 按要求供应有NPT螺纹的的型号






主要材料

1 阀体 不锈钢 AISI 316 (CF8M)?
2 阀套 不锈钢?AISI 316 (CF8M)
3 阀杠 不锈钢?AISI 316L
4 阀芯 不锈钢?AISI 316L
5 阀芯密封圈 PTFE(聚四氟乙烯)
6 阀控油缸 Poliamide(聚氨酯) PA 66 + GF 30%
7 插入式调节螺套 不锈钢?AISI 303
8 活塞 黄铜涂镍?(PBT + GF 30% testa/head?40 -?50)


压力/温度图表

ARES - ATENA

常闭型:双向常闭。介质从阀芯下方流入,避免了水锤作用。
介质从阀芯下方流入


不锈钢编号


aisi 316
螺纹 DN
Kv
?m3/h
 控制器
控制器压力bar
MinMax
最大压差
P max. bar
不锈钢重量
Kg.
AISI 316
阀芯用备件

控制器用备件

J4SPG1403 3/8” 15 4,5 40 (ATENA) 4,2 10 16 1 KGJP1303 J4SPG14R3
J4SPG1603 3/8” 15 4,9 50 4 10 16 1,1 KGJP1003 J4SPG16R3
J4SPG1404 1/2” 15 5,3 40 (ATENA) 4,2 10 16 1 KGJP1303 J4SPG14R4
J4SPG1604 1/2” 15 5,7 50 4 10 16 1 KGJP1003 J4SPG16R4
J4SPG1405 3/4” 20 9,2 40 (ATENA) 4,2 10 8 1,2 KGJP1305 J4SPG14R5
J4SPG1605 3/4” 20 10,5 50 4 10 10 1,2 KGJP1005 J4SPG16R5
J4SPG1805 3/4” 20 10,8 63 4 10 16 1,2 KGJP1005 J4SPG18R5
J4SPG1806 1” 25 20 63 4 10 11 1,6 KGJP1006 J4SPG18R6
J4SPG2106 1” 25 20 90 4 8 16 1,7 KGJP1106 J4SPG21R6
J4SPG2107 11/4” 32 29 90 4 8 14 3 KGJP1107 J4SPG21R7
J4SPG2108 11/2” 40 46 90 4 8 11 3,4 KGJP1108 J4SPG21R8
J4SPG2308 11/2” 40 46,5 110 4 8 16 4 KGJP1108 J4SPG23R8
J4SPG2309 2” 50 67 110 4 8 10 5,8 KGJP1109 J4SPG23R9
介质从阀芯上方流入的型号,请参考下表


阀控制器用备件盒含除阀体外所有的零件
阀芯用备件盒含阀芯及所需的密封圈

ARES?- ATENA

常闭型:介质从阀芯下方流入

不锈钢编号
aisi 316
螺纹 DN
Kv
m3/h
控制器
控制器压力bar
MinMax
最大压差
P max. bar
不锈钢重量
Kg.
AISI 316
阀芯用备件

控制器用备件

J4CPG1403 3/8” 15 4,5 40 (ATENA) 2,5 10 表 N° 5 1 KGJP1303 J4CPG14R3
J4CPG1603 3/8” 15 4,9 50 1,8 10 表 N° 5 1 KGJP1003 J4CPG16R3
J4CPG1404 1/2” 15 5,3 40 (ATENA) 2,,5 10 表 N° 5 1 KGJP1303 J4CPG14R4
J4CPG1604 1/2” 15 5,7 50 1,8 10 表 N° 5 1 KGJP1003 J4CPG16R4
J4CPG1405 3/4” 20 9,2 40 (ATENA) 2,5 10 表 N° 5 1,2 KGJP1305 J4CPG14R5
J4CPG1605 3/4” 20 10,5 50 1,8 10 表 N° 5 1,2 KGJP1005 J4CPG16R5
J4CPG1806 1” 25 20 63 1,8 10 表N° 6 1,6 KGJP1006 J4CPG18R6
J4CPG2107 11/4” 32 29 90 1,8 8 表 N° 7 3 KGJP1107 J4CPG21R7
J4CPG2108 11/2” 40 46 90 1,8 8 表 N° 7 3,7 KGJP1108 J4CPG21R8
J4CPG2308 11/2” 40 46,5 110 1,8 8 表 N° 8 4,6 KGJP1108 J4CPG23R8
J4CPG2109 2” 50 59 90 1,8 8 表 N° 7 4,4 KGJP1109 J4CPG21R9
J4CPG2309 2” 50 67 110 1,8 8 表 N° 8 5,6 KGJP1109 J4CPG23R9
介质从阀芯上方流入的型号,请参考下表

ARES

常开型:介质从阀芯下方流入

不锈钢编号
aisi 316
螺纹 DN
Kv
?m3/h
控制器
控制器压力bar
MinMax
最大压差
P max. bar
不锈钢重量
Kg.
AISI 316
阀芯用备件
控制器用备件
J4APG1603 3/8” 15 4,9 50 1,8 10 表 N° 9 1 KGJP1003 J4APG16R3
J4APG1604 1/2” 15 5,7 50 1,8 10 表 N° 9 1 KGJP1003 J4APG16R4
J4APG1605 3/4” 20 10,5 50 1,8 10 表 N° 9 1,2 KGJP1005 J4APG16R5
J4APG1806 1” 25 20 63 1,8 10 表 N° 10 1,6 KGJP1006 J4APG18R6
J4APG1807 11/4” 32 28,5 63 1,8 10 表 N° 10 2 KGJP1007 J4APG18R7
J4APG2108 11/2” 40 46 90 1,8 8 表N° 11 3,7 KGJP1108 J4APG21R8
J4APG2309 2” 50 67 110 1,8 8 表 N° 12 5,6 KGJP1109 J4APG23R9


阀控制器用备件盒含除阀体外所有的零件
阀芯用备件盒含阀芯及所需的密封圈

ARES

双动性,介质双向流入

不锈钢编号
aisi 316
螺纹 DN
Kv
m3/h
控制器
控制器压力bar
MinMax
最大压差
P max. bar
不锈钢重量Kg.
AISI 316
阀芯用备件
控制器用备件
J4DPG1603 3/8” 15 4,9 50 0,8 8 表 n° 13 1 KGJP1003 J4DPG16R3
J4DPG1604 1/2” 15 5,7 50 0,8 8 表 n° 13 1 KGJP1003 J4DPG16R4
J4DPG1605 3/4” 20 10,5 50 0,8 8 表 n° 13 1,2 KGJP1005 J4DPG16R5
J4DPG1806 1” 25 20 63 0,8 8 表 n° 14 1,6 KGJP1006 J4DPG18R6
J4DPG1807 11/4” 32 28,5 63 0,8 8 表 n° 14 1,9 KGJP1007 J4DPG18R7
J4DPG1808 11/2” 40 35 63 0,8 8 表 n° 14 2,3 KGJP1008 J4DPG18R8
J4DPG2108 11/2” 40 46 90 0,8 8 表 n° 15 3,6 KGJP1108 J4DPG21R8
J4DPG2109 2” 50 59 90 0,8 8 表 n° 15 4,3 KGJP1009 J4DPG21R9
阀控制器用备件盒含除阀体外所有的零件
阀芯用备件盒含阀芯及所需的密封圈

阀芯行程限制器

Limitatore di corsa valvole flusso avviato

在开启状况下可限制阀芯的行程,借此调节介质流量。

可提供所有的型号。单动常开型号可作紧急手控阀控器。


不提供阀控器?40

阀控器

A mm

50 25,5
63 21,5
90 5,2
110 5,9


紧急手动阀控器

可在紧急状况下开启阀门(缺少介质倒流,设备故障,缺少介质导流信号,等)。

可提供所有常闭型阀门

不提供阀控器?40

阀控器

A?mm

50 35,8
63 35,8
90 29,5
110 29,5


限位开关盒

box di segnalazione

限位开关盒可在机械、感应两种行程限位情况下,控制开闭位子,适用于所有连接 ?50 - ?63 - ?90 - ?110 执行器的阀门。

如客户要求,可提供电磁阀的连接夹具和液晶显示器。

保护等级:IP 65

环境温度:从-20°C至+70°C

连接电线:n°2 PG11

外壳采用聚酰胺材料做成,盖子则用聚甲基丙烯酸酯。

不提供阀控器?40


可按360°度任意角度安装

* M16 自選

阀控器

A?mm

50 52,1
63 47,5
90 37,7
110 29,5


感应限位开关NAMUR EExia

额定电压:: 8 Vdc

功耗:工作时1 mA;静态时3 mA

工作温度:从-25°C至+100°C

配置 编号
1 个限位器: 阀门开启位子上部 KSIN9A0XX
1 个限位器: 阀门关闭位子下部 KSIN9C0XX
2 个限位器:阀门启闭位子 KSIN920XX


极限开关器

ARES-schema_finecorsa_PNP_3_fili

额定电压:10÷30 Vdc

功耗:15 mA

工作温度:从-25°C至+70°C

配置 编号
1 个限位器: 阀门开启位子上部 KSI09A0XX
1 个限位器: 阀门关闭位子下部 KSI09C0XX
2 个限位器: 阀门启闭位子 KSI0920XX


机械限位开关器

interruttori-meccanici

最大限位行程:阀门开启状态

最小限位行程:阀门关闭状态


配置 编号
2 个限位器 KSM0C20XX


电磁阀控制器

电流控制:3/2 直接连接。

可按360°度任意角度安装。

标准手动阀控器

将电磁阀(NAMUR)连接板转动180°,电磁阀就可选择5/2和3/2之间的范围工作。

标准手动阀控器

环境温度:从-10°C至+50°C


电压 24 Vac 115 Vac 230 Vac 12 Vdc 24 Vdc
电流控制 EP415024 EP415110 EP415220 EP412010 EP412024

电压 24 Vac 115 Vac 230 Vac 12 Vdc 24 Vdc
NAMUR 电磁阀门* ER8188A2 ER8188A4 ER8188A5 ER8188C1 ER8188C2
NAMUR interface KBNJ0001
*To be used only with NAMUR interface only
