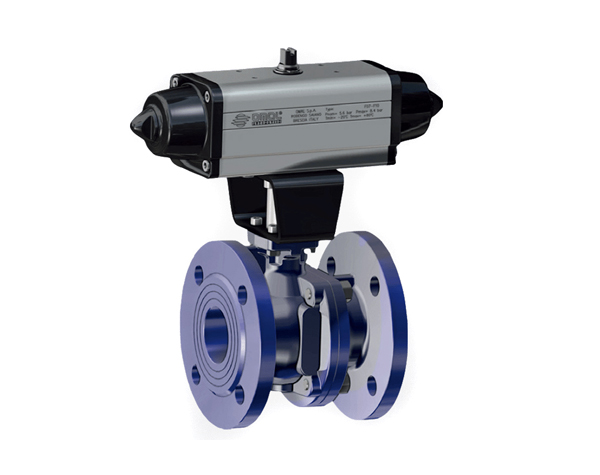

  • Item  216 DA.jpg

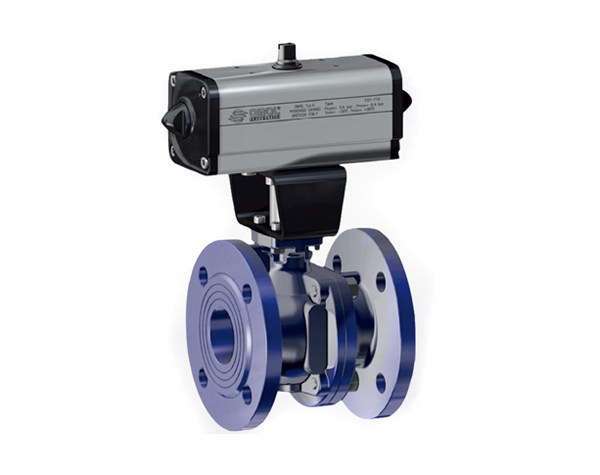

  • Item  216 SR.jpg

铸铁法兰球阀 ITEM 216

应用环境

铸铁球阀适用于切断的场合。易实现快速启闭。适合蒸气、油类和燃气输配管线应用,整体性能和价格较之铸钢阀门具有优势。结构紧凑、尺寸小、阻力小、动作稳定可靠。

>可燃气体应用
>气动控制,切断迅速,安全可靠
>燃气应用认证 DIN-GVGW91.01E880

全国7*24小时服务电话::0755-3333-5656

立即下单采购在线联系客服

一般性能

法兰连接符合要求:EN 1092/2 PN16

法兰间距符合EN558/1 (ISO 5752)标准要求

工作温度:从-10 °C至+70 °C

工作压力:最大为16 Bar max (10 Bar for end of line application) SEE DIAGRAM

适用介质:符合UNI-CIG 7129和 DIN-DVGW标准的煤气、液化气、气态燃料

表G 260/I适用于气体介质。

提供特殊安装连接要求

 PN 6 - PN 10

 如有其它特殊要求,请与我们的技术部门联系

资质证书

DIN-DVGW approval for combustible gas tab. G260

压力/温度表

最大流量/介质压力损失和Kv系数

Kv值是水温15°C时造成介质压力损失为1bar的介质流速(m3/h)

扭矩 Nm

公称通径

DN 50   2"

DN 65   2"1/2

DN 80  3"

DN 100  4"

DN 125   5"

DN 150  6"

PN 16 bar 38 68 112 171 298 445

 扭矩数值可随温度及介质的不同而有所变化。安全系数为1.4。工作扭矩在阀门频繁开闭使用后,与开始使用时的数值相比,会有明显的减弱。

后面几页表中所列的执行器与阀门对接标准,适用于液体或气体、清洁和中等温度介质的阀门。为获取更详细的信息资料,请与我们的技术部门联系

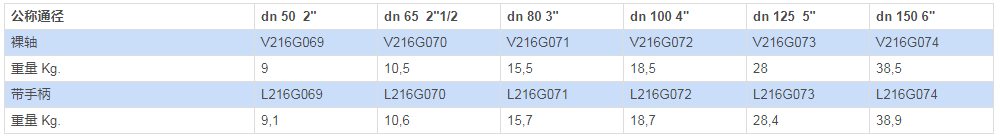

216 型阀门的连接标准编号

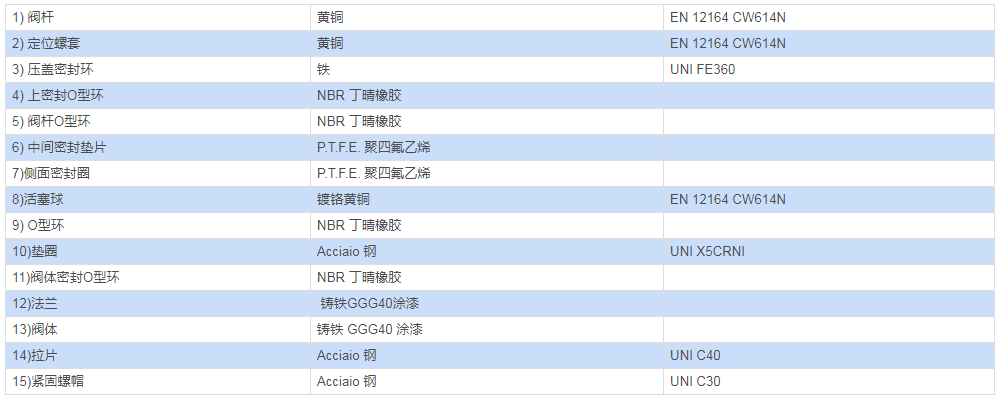

 材料

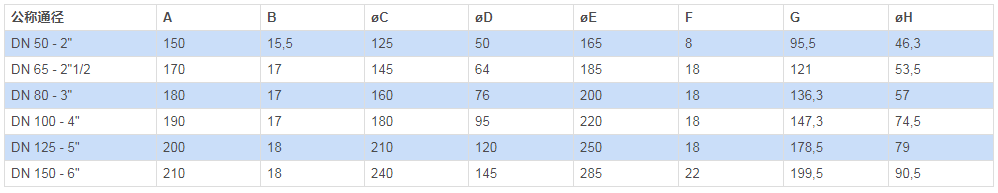

 尺寸
