L型三通不锈钢球阀 ITEM 448

应用环境

主要用于对腐蚀性、压力和卫生环境要求较高的地方,如水、溶剂、酸和天然气等介质的传输管道和石油、化工、发电等行业。

>仅用于换向作用
>阀体表面抛光处理
>符合 ATEXATEX94/9/EC 认证

全国7*24小时服务电话::0755-3333-5656

立即下单采购在线联系客服

一般性能

此类阀门仅起转向器作用。只有中路通道能关闭介质流体,具体请看示意图。

工作温度:从-20 °C至+150 °C

工作压力:请看附表。

适用介质:空气、水、气体、油类、石化产品及腐蚀性流体。

三通端点暗螺纹符合ISO 228标准。

连接执行器符合ISO 5211标准

配置手柄的此类阀门没有符合ISO 5211标准的执行器连接口,不可连接任何型号执行器。

提供特殊安装连接要求

 密封材料:PTFE聚四氟乙烯(加玻璃);

          PTFE(加碳石墨);

         高密度聚乙烯。

如有其它特殊要求,请与我们的技术部门联系

资质证书

ATEX防爆型符合欧盟2014-34-EU 标准

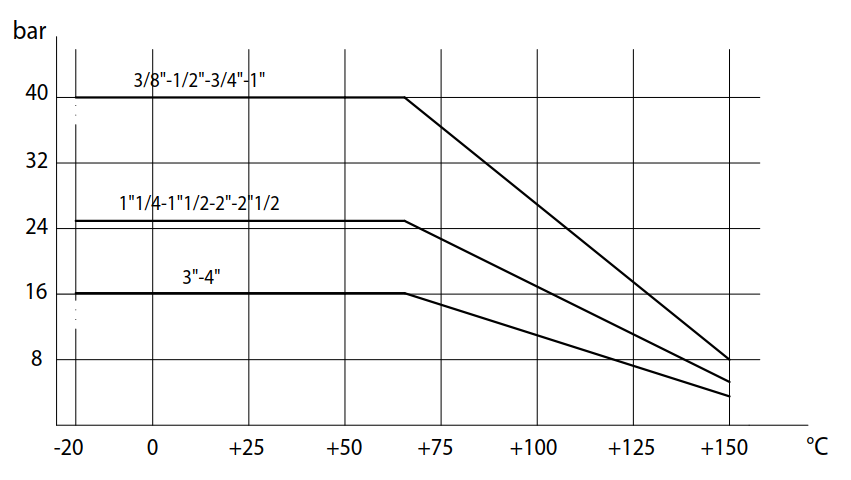

压力/温度表

L型三通不锈钢球阀ITEM448温度压力表

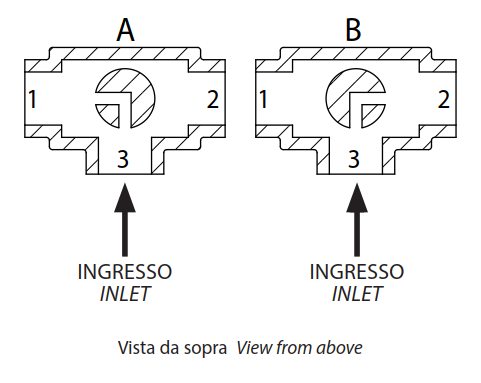

“L”型活塞球示意图

L型三通不锈钢球阀 ITEM L型


备注:连接SR执行器后,活塞球的关闭位子应是“A”

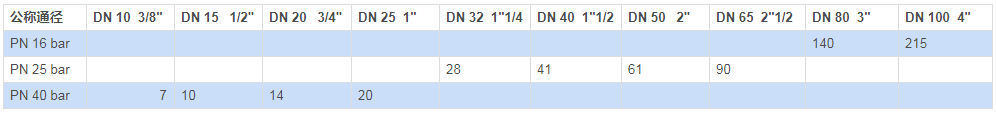

起步扭矩 Nm



后面几页表中所列的执行器与阀门对接标准,适用于液体或气体、清洁和中等温度介质的阀门。为获取更详细的信息资料,请与我们的技术部门联系。
扭矩数值可随温度及介质的不同而有所变化。安全系数为1.4。工作扭矩在阀门频繁开闭使用后,与开始使用时的数值相比,会有明显的减弱。

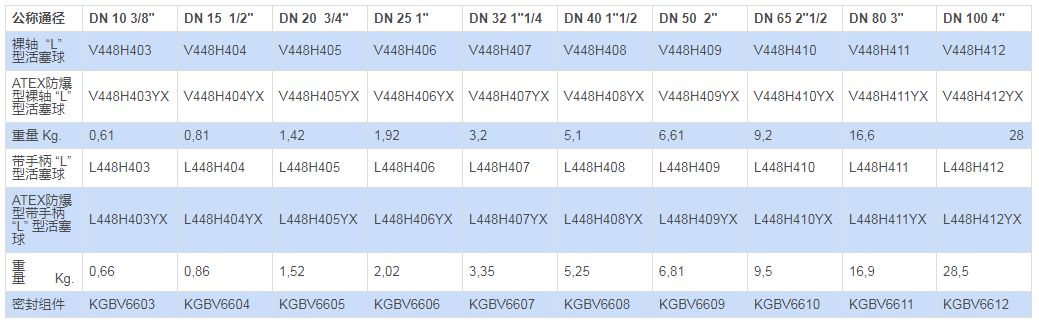

编号 448阀门的安装连接标准

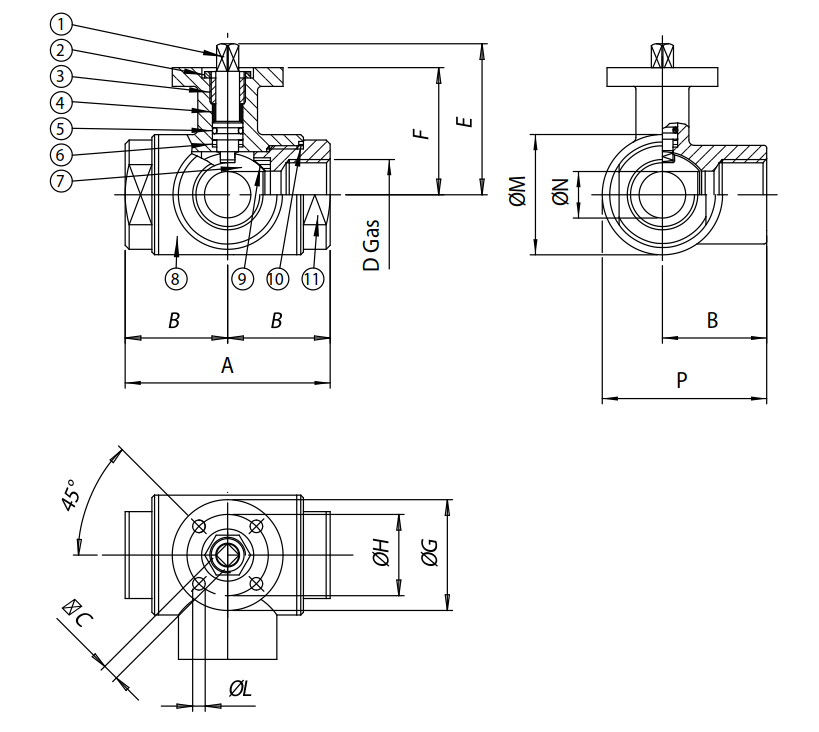

L型三通不锈钢球阀 ITEM448 结构图

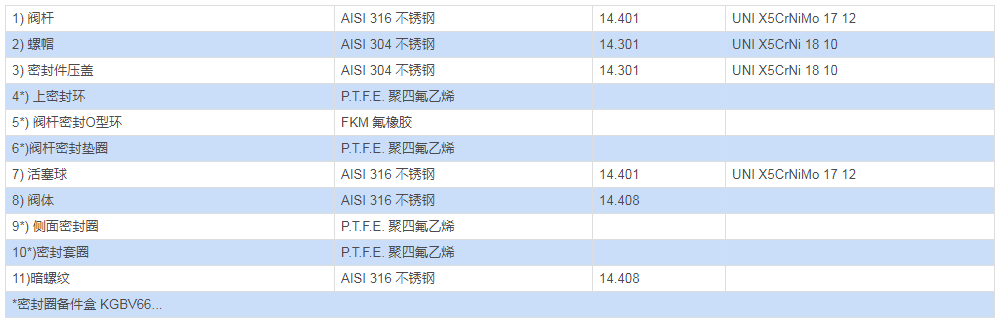

材料

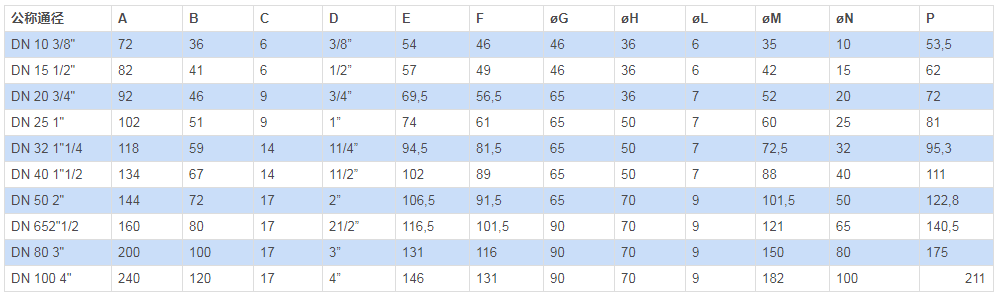

尺寸

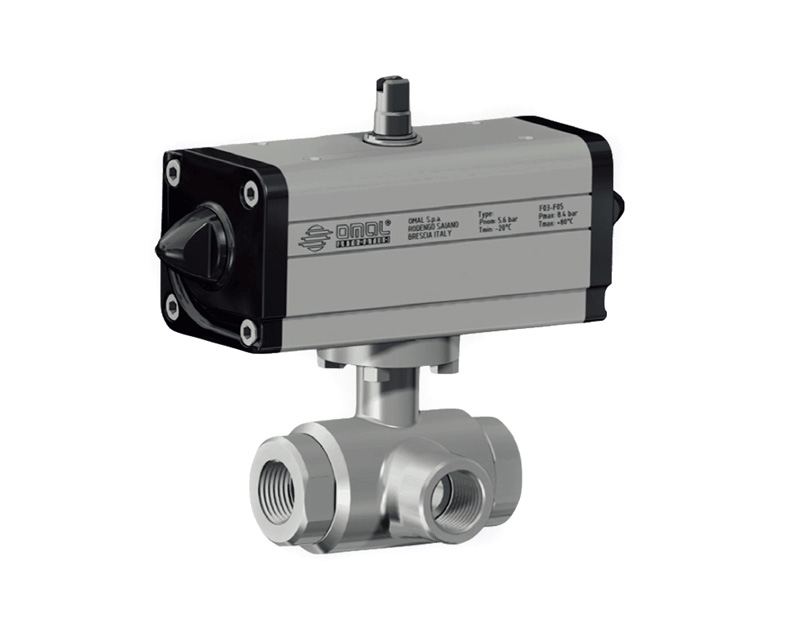

双动气动执行器

球阀工作方式表

DA 连接双动气动执行器的阀门工作方式表

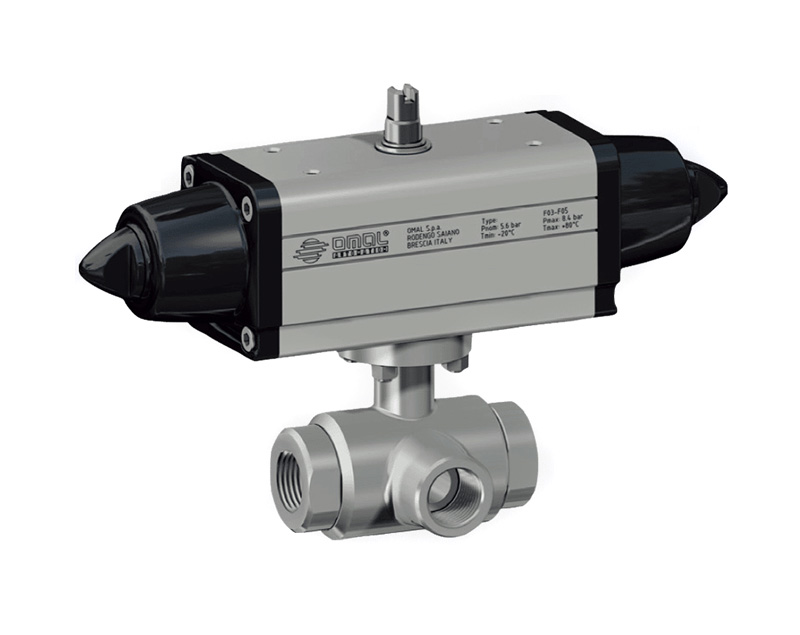

单动气动执行器

球阀工作方式表

SR 连接单动气动执行器的阀门工作方式表
