三片式结构方便拆卸,适用于需常常维修的设备。
两端:暗螺纹符合UNI/ISO 7/1 Rp;平焊和对焊。
PTFE聚四氟乙烯活塞球标准密封件。
工作温度:从-20 °C至+180 °C

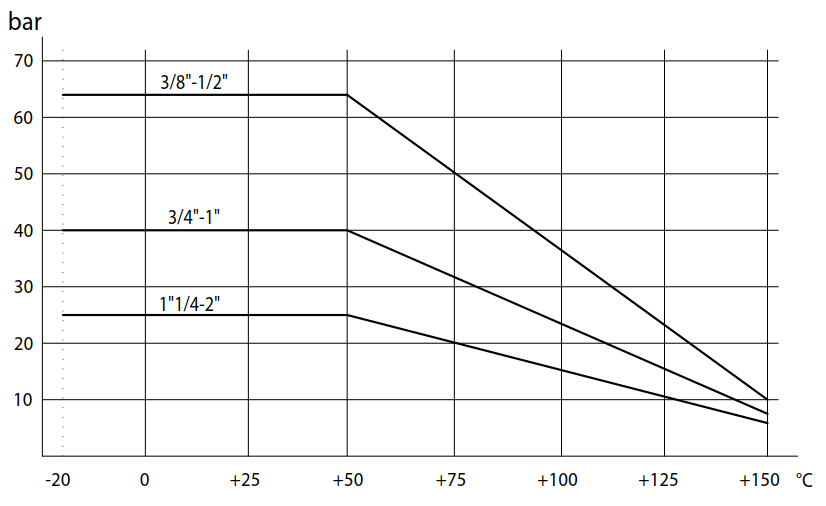

工作压力:请查阅附表。
适用介质:空气、水、气体、石化产品及腐蚀性流体。

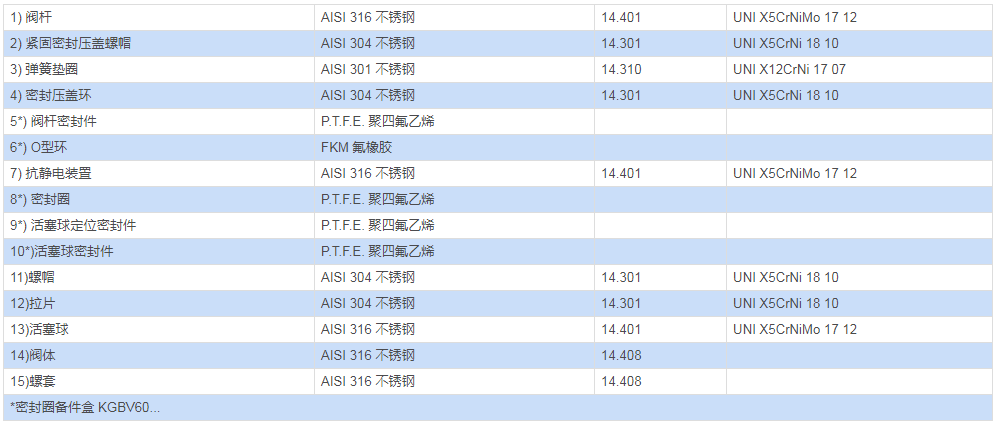

密封材料:RPTFE增强聚四氟乙烯(加玻璃15%);
CPTFE(加石墨25%);
TFM1600增强聚四氟乙烯。
如有其它特殊要求,请与我们的技术部门联系。
符合欧盟97/23 EC “PED”标准
ATEX防爆型符合欧盟2014-34-EU 标准

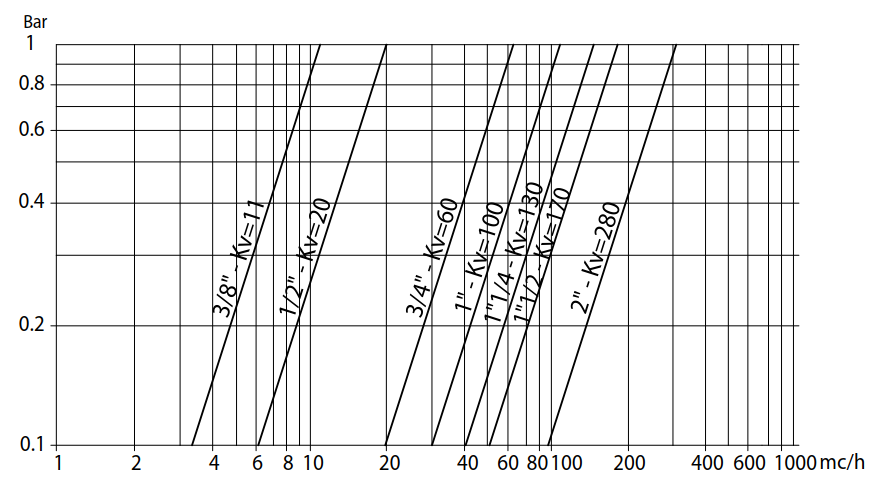

Kv值是水温15°C时造成介质压力损失为1bar的介质流速(m3/h)
公称通径 |
DN 8 1/4" |
DN 10 3/8" |
DN 15 1/2" |
DN 20?3/4" |
DN 25 1" |
DN 32 1"1/4 |
DN 401"1/2 |
DN 50 2" |
DN 65 2"1/2 |
DN 80 3" |
DN 1004" |
PN 63 bar | 6 | 7 | 8 | 10 | 14 | 20 | 29 | 42 | 85 | 146 | 235 |
扭矩数值可随温度及介质的不同而有所变化。安全系数为1.4。工作扭矩在阀门频繁开闭使用后,与开始使用时的数值相比,会有明显的减弱。
后面几页表中所列的执行器与阀门对接标准,适用于液体或气体、清洁和中等温度介质的阀门。为获取更详细的信息资料,请与我们的技术部门联系。
