大力神高压球阀
  • 大力神碳钢高压球阀
  • 大力神高压球阀 DA.jpg
  • 大力神高压球阀 SR.jpg

大力神碳钢高压球阀

应用环境

OMAL 欧玛尔以最高标准生产、能应用于高频率循环的新一代阀门,用于各类加气站高压管路的启闭装置。

>球体口径增大60%,有效分散压力冲击

>V型阀座设计

>主体高压冲击锻打,壳体强化处理

>通过1000bar外壳测试

全国7*24小时服务电话::0755-3333-5656

立即下单采购在线联系客服

一般性能

球阀两端连接螺纹符合ISO 228或NPT(美标)要求

工作温度:从-20 °C至+100 °C,O形环采用NBR丁晴橡胶

         从-20 °C至+130 °C,O形环采用FKM氟橡胶(按要求提供)

工作压力:PN500/7000 psi  DN6,DN8,DN10,DN15

          PN400/6000 psi  DN20,DN25

          PN320/4500 psi  DN32,DN40,DN50

适用介质:任何适合阀门所用材料的液体和气体。

抗静电装置

消防安全设计

特殊要求的工作参数

如有其它特殊要求,请与我们的销售部门联系



资质证书

对ATEX 防爆型型号符合欧盟2014-34-EU证书要求

对公称通径≥DN32的型号,提供PED CE1115证书

影像可能对产品不具有代表性

大力神高压球阀内部图



** 芳香族聚酰胺材料的商标
*工程树脂材料的商标

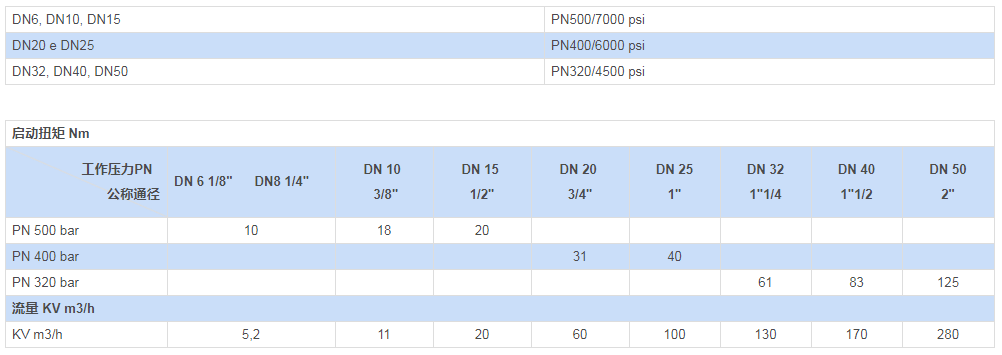

压力 / 温度 关系图表

大力神高压球阀温度压力表



Kv系数是指水温为15 °C时,造成1bar介质压力损失的介质流速(m3/h)

Torque can vary depending on temperature and type of fluid, a safety factor 1.4 must be applied
.

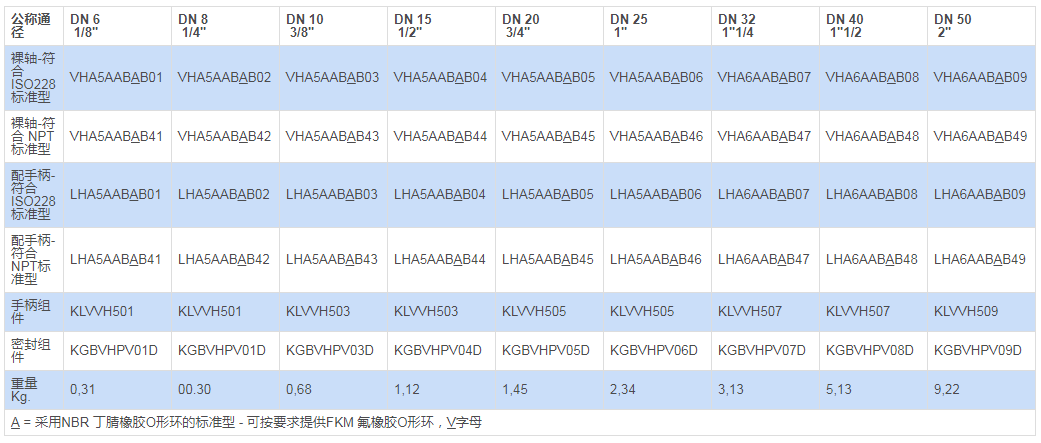

Hercules 大力神系列球阀编号 - 裸轴与手柄



大力神高压球阀结构图

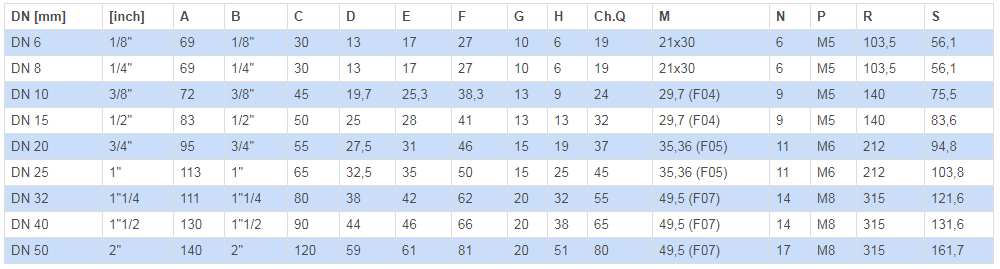

尺寸


大力神高压球阀结构图2

材料

*密封圈备件盒

** 手柄组件

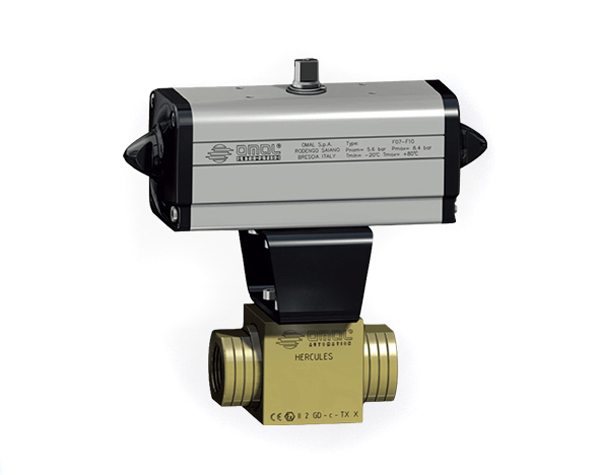

单动气动执行器

球阀工作方式表

DA 连接单动气动执行器的阀门工作方式表

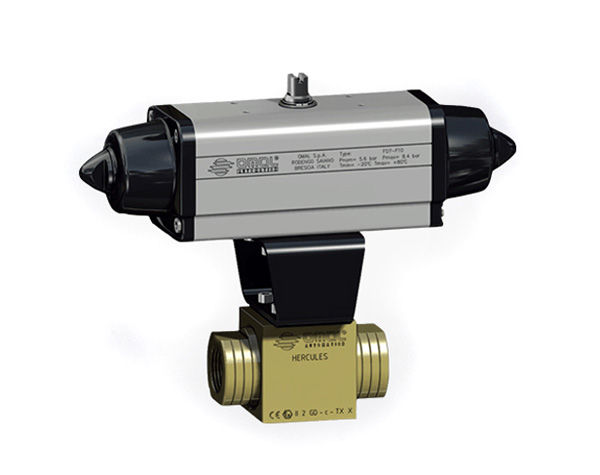

双动气动执行器

球阀工作方式表

SR 连接双动气动执行器的阀门工作方式表


按要求提供配电动执行器的自动阀门
