一般性能

两端暗螺纹连接符合DIN/ISO 228标准

此类阀门仅可作为介质流体转向器，不起任何关闭介质流体作用，并须连接于连接管套中间位子。

工作温度：从-10 °C至+100 °C

工作压力：3/8” -1/2” PN 500; 3/4”-1” PN 315。

适用介质：油类、石化产品。

提供特殊安装连接要求

 如有其它特殊要求，请与我们的技术部门联系。

资质证书

ATEX防爆型符合欧盟2014-34-EU 标准

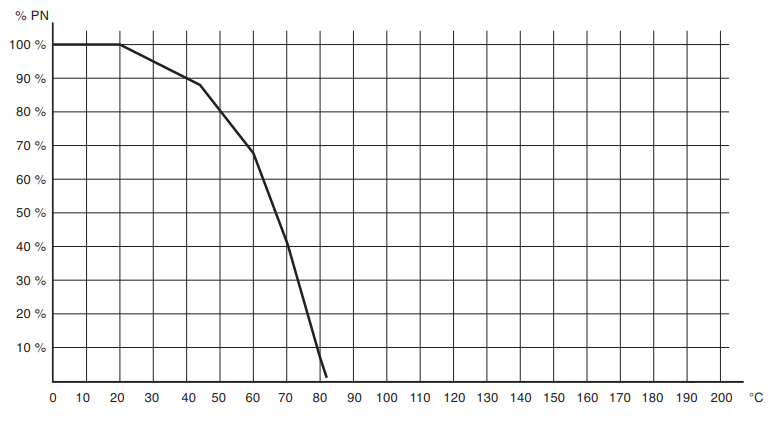

压力/温度表

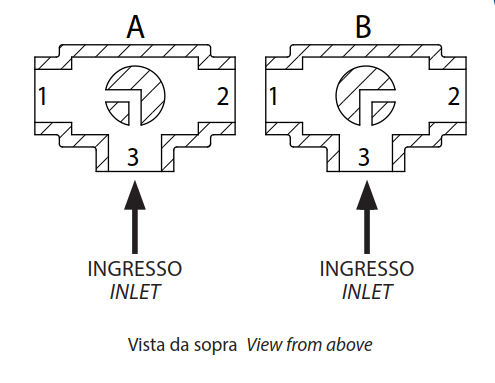

示意图所绘的是“L”型活塞球

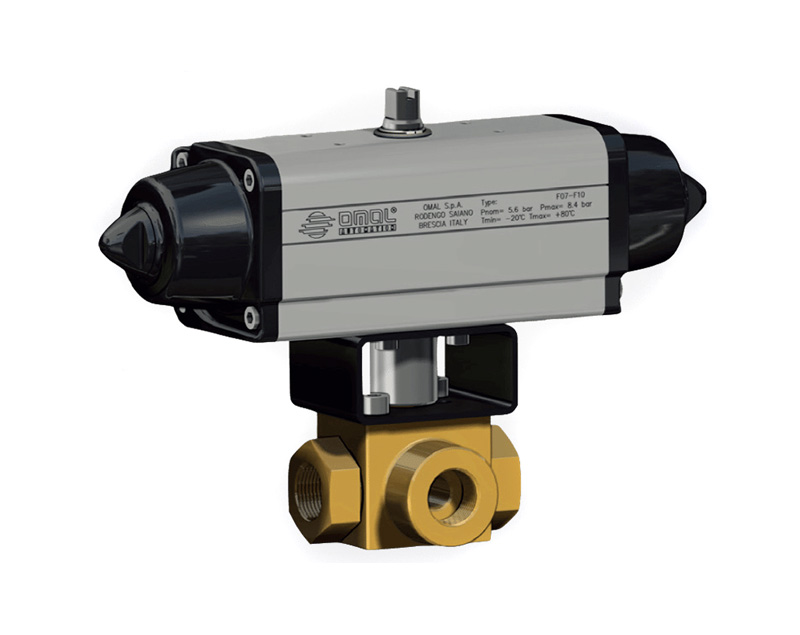

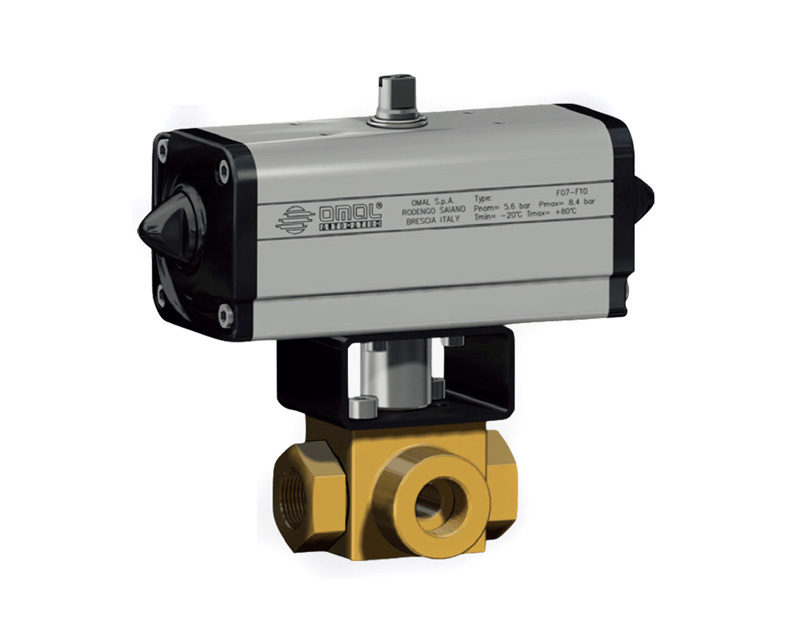

备注：与SR弹簧复位执行器连接，活塞球的关闭位子位于“A”

起步扭矩 Nm

扭矩数值可随温度及介质的不同而有所变化。安全系数为1.4。工作扭矩在阀门频繁开闭使用后，与开始使用时的数值相比，会有明显的减弱。

后面几页表中所列的执行器与阀门对接标准，适用于液体或气体、清洁和中等温度介质的阀门。为获取更详细的信息资料，请与我们的技术部门联系。

编号 541阀门的安装连接标准

材料

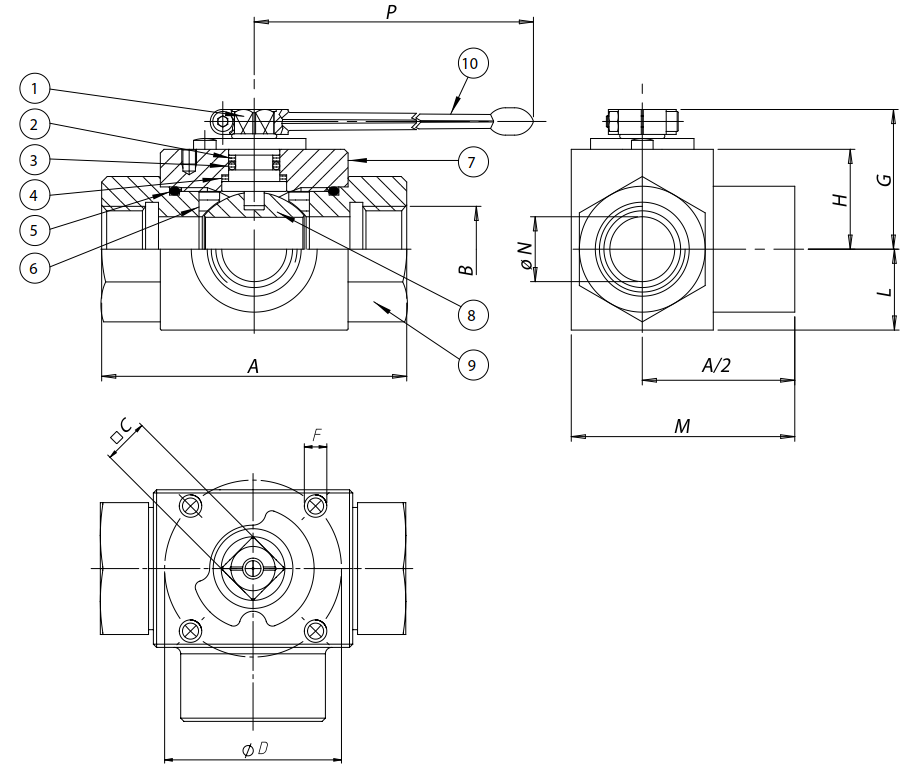

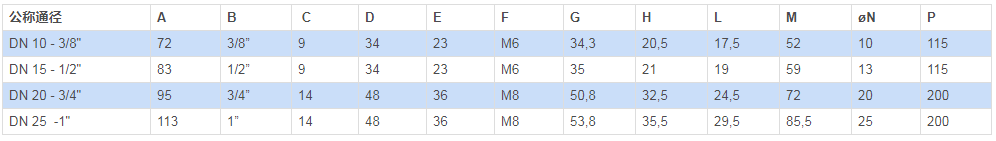

尺寸
