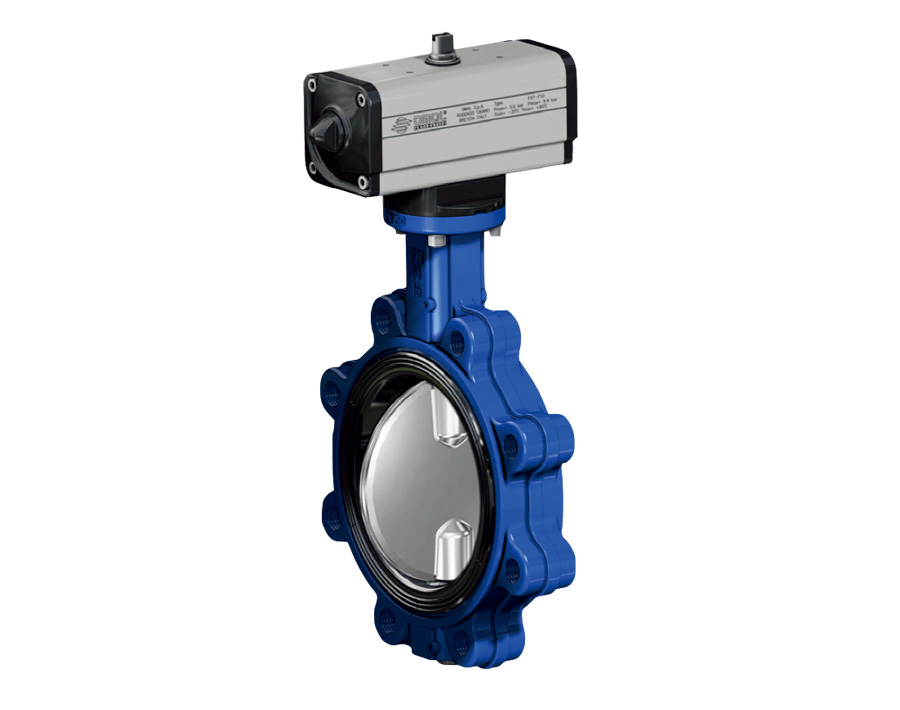

  • ITEM 385  DA.jpg

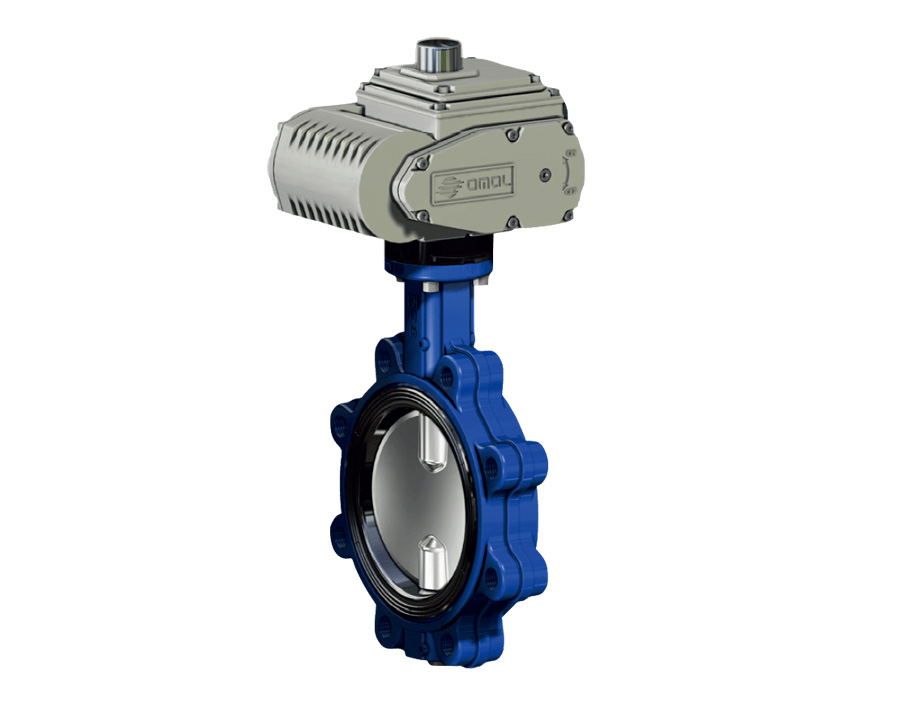

  • ITEM 385  EA.jpg
  • ITEM 385  SR.jpg

凸耳式蝶阀 ITEM 385/386/387

应用环境

OMAL 欧玛尔蝶阀性能可靠,经久耐用,专门针对工业应用设计和制造,是实现管路系统通断及流量控制的主导性阀门之一。采用模块化设计,结合高品质的 OMAL 欧玛尔执行器,被广泛应用于石油化工、能源、冶金、纯水工业、市政给排水等行业。

>可拆卸式密封座设计,多种密封材质可选配
>凸耳、对夹结构可选
>结构长度符合 EN 558-1 20 系列标准,执行器连接符合 ISO5211 标准
>取得“PED”认证、DVGW 气体认证、RINA 认证、特殊要求的 ATEX认证等

全国7*24小时服务电话::0755-3333-5656

立即下单采购在线联系客服

    安装标准

可提供的产品规格:从公称通径DN 40 至 DN 300 ,PN 10 - PN 16

法兰标准:PN 10=PN 16 公称通径从 DN 40 至 DN 150;  PN 10 或 PN 16公称通径从DN 200 至 DN 300。

根据客户需要还可提供:PN 16  公称通径从DN 200 至 DN 300。

总体安装要求符合UNI EN593 标准。

法兰间距要求符合EN 558-1 20系列标准。

执行器连接要求符合ISO 5211 标准。

密封圈密封等级符合EN 12266-1 A级。

其它组合要求可以在订货时提出。


介质工作温度:乙丙橡胶EPDM -40℃至+135℃;丁晴橡胶NBR -23℃至+82℃;氟橡胶FKM-10℃至+190℃*;  聚四氟乙烯PTFE -25℃至+150℃*

对夹法兰间承受压力:PN16 bar,适用于公称通径DN40至DN150;PN10或PN16 bar,适用于公称通径DN200至DN300

按客户要求可提供的特别安装

介质工作温度:硅胶密封圈从 -50°C至 +160°C;NBR CARBOX碳纤维丁晴橡胶密封圈从 -10°C至 +82°C;适用于食品流体的NBR丁晴橡胶密封圈从 -23°C至 +82°C;HNBR 氢化丁晴密封圈从-20°C至 +120°C。

至于其它特殊的安装要求,请与我们的技术部门联系。

    资质认证

符合欧盟压力设备97/23 EC “PED”标准;德国DVGW可燃气体(V376)标准认证;英国RINA标准认证;符合德国D.M.n°174有关食品与饮水标准(V376);符合欧盟94/9/EC中防爆标准

影像可能对产品不具有代表性

OMAL凸耳式中线蝶阀

 特性与优点
1 阀门执行器连接符合EN ISO5211:2002标准 能与任何执行器耦合连接
2 双阀杆导向套 使阀杆与阀体完全对称,避免了高压时的振动晃动
同时减少阀杆与阀体间的摩擦
3 硫化密封圈镶嵌于硬质环上 工作时密封圈变形较小
维护保养时,方便拆装
密封圈在组装时不受法兰变形影响
冲压过程中对尺寸的要求更加精确
4 阀杆分两部分组成,无固定销 维护保养时,方便蝶板拆装
蝶板比单一阀杆的阀门要薄,所以Kv更大
5 碟板外围做了抛磨处理, 密封圈磨损小,密封性更好
由于蝶板与密封圈间的摩擦小,产生的扭矩也小
多种可选材料 可按需采用不同的材料
ATEX防爆资质证书 可在有潜在爆炸危险的环境中安装
PED承压设备资质证书 完全符合欧盟承压设备与装置的安全标准





     密封备用组件



 密封圈 组件
   铸铁-不锈钢-青铜铝合金阀板
 密封环  乙丙橡胶  丁晴橡胶  氟橡胶 白色丁晴橡胶 碳纤维丁晴橡胶 德国燃气与水工业标准
DN 40 PN 10-16 KGFE0068 KGFN0068 KGFV0068 KGFA0068 KGFC0068 KGFG0068
DN 50 PN 10-16 KGFE0069 KGFN0069 KGFV0069 KGFA0069 KGFC0069 KGFG0069
DN 65 PN 10-16 KGFE0070 KGFN0070 KGFV0070 KGFA0070 KGFC0070 KGFG0070
DN 80 PN 10-16 KGFE0071 KGFN0071 KGFV0071 KGFA0071 KGFC0071 KGFG0071
DN 100 PN 10-16 KGFE0072 KGFN0072 KGFV0072 KGFA0072 KGFC0072 KGFG0072
DN 125 PN 10-16 KGFE0073 KGFN0073 KGFV0073 KGFA0073 KGFC0073 KGFG0073
DN 150 PN 10-16 KGFE0074 KGFN0074 KGFV0074 KGFA0074 KGFC0074 KGFG0074

DN 200 PN 10 KGFE0075 KGFN0075 KGFV0075 KGFA0075 KGFC0075 KGFG0075
DN 250 PN 10 KGFE0076 KGFN0076 KGFV0076 KGFA0076 KGFC0076 KGFG0076
DN 300 PN 10 KGFE0077 KGFN0077 KGFV0077 KGFA0077 KGFC0077 KGFG0077

DN 200 PN 16 KGFE0075 KGFN0075 KGFV0075 KGFA0075 KGFC0075 KGFG0075
DN 250 PN 16 KGFE0076 KGFN0076 KGFV0076 KGFA0076 KGFC0076 KGFG0076
DN 300 PN 16 KGFE0077 KGFN0077 KGFV0077 KGFA0077 KGFC0077 KGFG0077

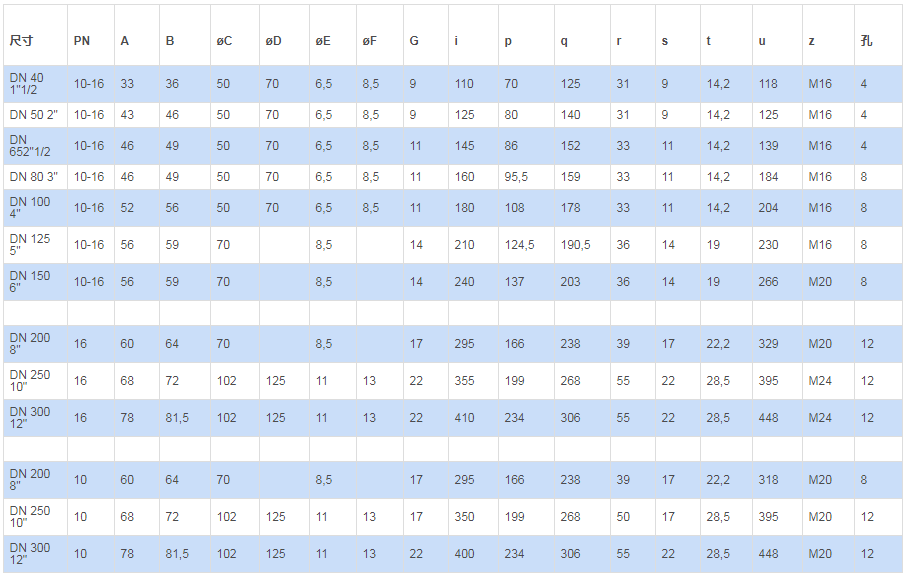

    阀体


    规格



    起步扭矩 Nm



    手动阀门

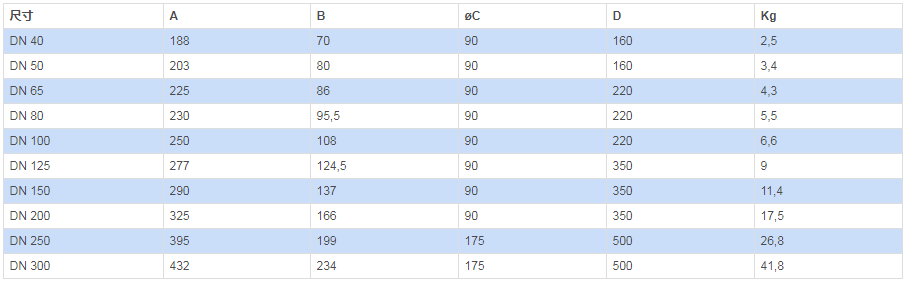

    对夹式带手柄蝶阀 385-386-387



    手柄的性能

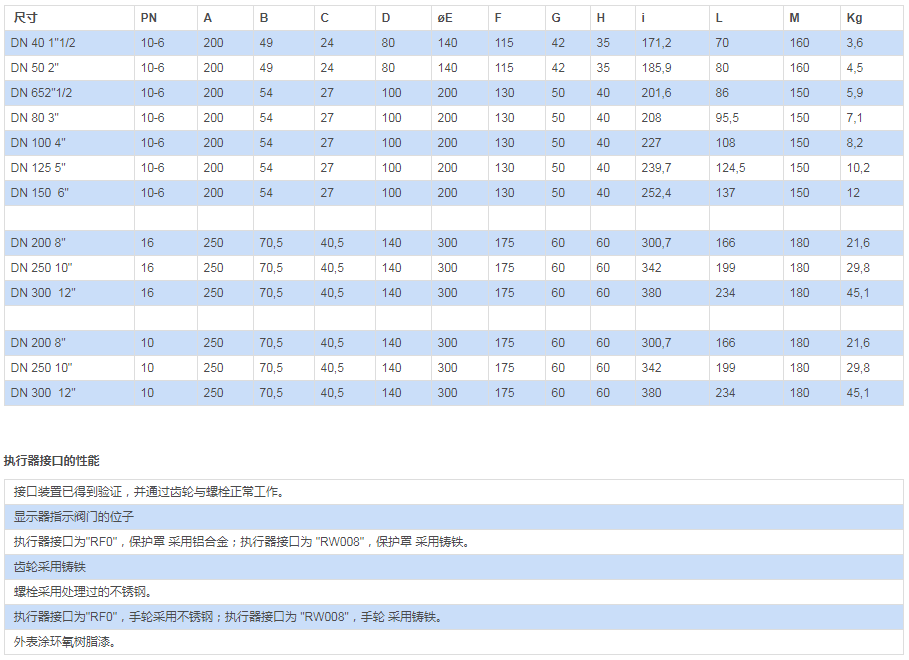

     对夹式带执行器接口蝶阀 385-386-387型




     裸轴蝶阀编号


无控制器阀门应用标准材料编号
 铸铁阀板
 密封环 乙丙橡胶  丁晴橡胶  碳纤维丁晴橡胶
DN 40 PN 10-16 V385XE68 V385XN68 V385XC68
DN 50 PN 10-16 V385XE69 V385XN69 V385XC69
DN 65 PN 10-16 V385XE70 V385XN70 V385XC70
DN 80 PN 10-16 V385XE71 V385XN71 V385XC71
DN 100 PN 10-16 V385XE72 V385XN72 V385XC72
DN 125 PN 10-16 V385XE73 V385XN73 V385XC73
DN 150 PN10-16 V385XE74 V385XN74 V385XC74

DN 200 PN 10 V385KE75 V385KN75 V385KC75
DN 250 PN 10 V385KE76 V385KN76 V385KC76
DN 300 PN 10 V385KE77 V385KN77 V385KC77

DN 200 PN 16 V385FE75 V385FN75 V385FC75
DN 250 PN 16 V385FE76 V385FN76 V385FC76
DN 300 PN 16 V385FE77 V385FN77 V385FC77

* 可按照要求提

 对于ATEX防爆型编号,尾部增加字母YX


阀板采用AISI316不锈钢
  密封环  乙丙橡胶  丁晴橡胶  氟橡胶

 可按要

求采用PTFE

        德国燃

与水工业标准

    白色丁晴橡胶

 丁晴橡

胶 (适用水介质)

DN 40 PN 10-16 V386XE68 V386XN68 V386XV68 V386XT68 V386XN68GA V386XB68 V386XW68NF
DN 50 PN 10-16 V386XE69 V386XN69 V386XV69 V386XT69 V386XN69GA V386XB69 V386XW69NF
DN 65 PN 10-16 V386XE70 V386XN70 V386XV70 V386XT70 V386XN70GA V386XB70 V386XW70NF
DN 80 PN 10-16 V386XE71 V386XN71 V386XV71 V386XT71 V386XN71GA V386XB71 V386XW71NF
DN 100 PN 10-16 V386XE72 V386XN72 V386XV72 V386XT72 V386XN72GA V386XB72 V386XW72NF
DN 125 PN 10-16 V386XE73 V386XN73 V386XV73 V386XT73 V386XN73GA V386XB73 V386XW73NF
DN 150 PN 10-16 V386XE74 V386XN74 V386XV74 V386XT74 V386XN74GA V386XB74 V386XW74NF

DN 200 PN 10 V386KE75 V386KN75 V386KV75 V386KT75 V386KN75GA V386KB75 V386KW75NF
DN 250 PN 10 V386KE76 V386KN76 V386KV76 V386KT76 V386KN76GA V386KB76 V386KW76NF
DN 300 PN 10 V386KE77 V386KN77 V386KV77 V386KT77 V386KN77GA V386KB77 V386KW77NF

DN 200 PN 16 V386FE75 V386FN75 V386FV75 V386FT75 V386FN75GA V386FB75 V386FW75NF
DN 250 PN 16 V386FE76 V386FN76 V386FV76 V386FT76 V386FN76GA V386FB76 V386FW76NF
DN 300 PN 16 V386FE77 V386FN77 V386FV77 V386FT77 V386FN77GA V386FB77 V386FN77NF


* 可按照要求提

 对于ATEX防爆型编号,尾部增加字母YX


阀板采用青铜铝合金
  密封环  乙丙橡胶  丁晴橡胶
DN 40 PN 10-16 V387XE68 V387XN68
DN 50 PN 10-16 V387XE69 V387XN69
DN 65 PN 10-16 V387XE70 V387XN70
DN 80 PN 10-16 V387XE71 V387XN71
DN 100 PN 10-16 V387XE72 V387XN72
DN 125 PN 10-16 V387XE73 V387XN73
DN 150 PN 10-16 V387XE74 V387XN74

DN 200 PN 10 V387KE75 V387KN75
DN 250 PN 10 V387KE76 V387KN76
DN 300 PN 10 V387KE77 V387KN77

DN 200 PN 16 V387FE75 V387FN75
DN 250 PN 16 V387FE76 V387FN76
DN 300 PN 16 V387FE77 V387FN77


* 可按照要求提

 对于ATEX防爆型编号,尾部增加字母YX




    阀门-执行器连接要求


阀门规格 执行器  连接组件

DN 40

PN 10-16

DA 30 KCF042896
SR 30 (F03-F05) KCF042895
EA 35 KCF052925
AM 50 KCE282926

DN 50

PN 10-16

DA 30 KCF042896
SR 30 (F03-F05) KCF042895
EA 35 KCF052925
AM 50 KCE282926

DN 65

PN 10-16

DA 45 (F03-F05) KCF042896
SR 45 KCF052897
EA 35 KCF052897
AM 50 KCE282927

DN 80

PN 10-16

DA 45 (F03-F05) KCF042896
SR 45 KCF052897
EA 35 KCF052897
AM 50 KCE282927

DN 100

PN 10-16

DA 60 (F03-F05) KCF042896
SR 60 KCF052897
EA 70 KCF052897
AM 100 KCE282927

DN 125

PN 10-16

DA 90 KCF052898
SR 90 KCF072899
EA 130 KCF072899
AM 100 KCE282928

DN 150

PN 10-16

DA 120 KCF052898
SR 120 KCF072899
EA 130 KCF052898
AM 200 KCE362929


DN 200

PN 16

DA 240 KCF052898
SR 240 KCF102900
EA 240 KCF102900
AM 200 KCE362930

DN 250

PN 16

DA 360 KCF102901
SR 360 KCF122902
AE 400 KCE363035
AM 500 KCE562932

DN 300

PN 16

DA 480 KCF102901
SR 480 KCF122902
AE 600 KCE562932
AM 500 KCE562932


DN 200

PN 10

DA 180 KCF052898
SR 180 KCF102900
EA 240 KCF102900
AM 200 KCE362930

DN 250

PN 10

DA 240 KCF072906
SR 240 KCF103034
EA 240 KCF103034
AM 500 KCE563036

DN 300

PN 10

DA 360 KCF102901
SR360 KCF122902
AE 400 KCE362931
AM 500 KCE562932

配置手柄
配置手柄
蝶阀工作方式表
配置适配器
配置适配器
蝶阀工作方式表
