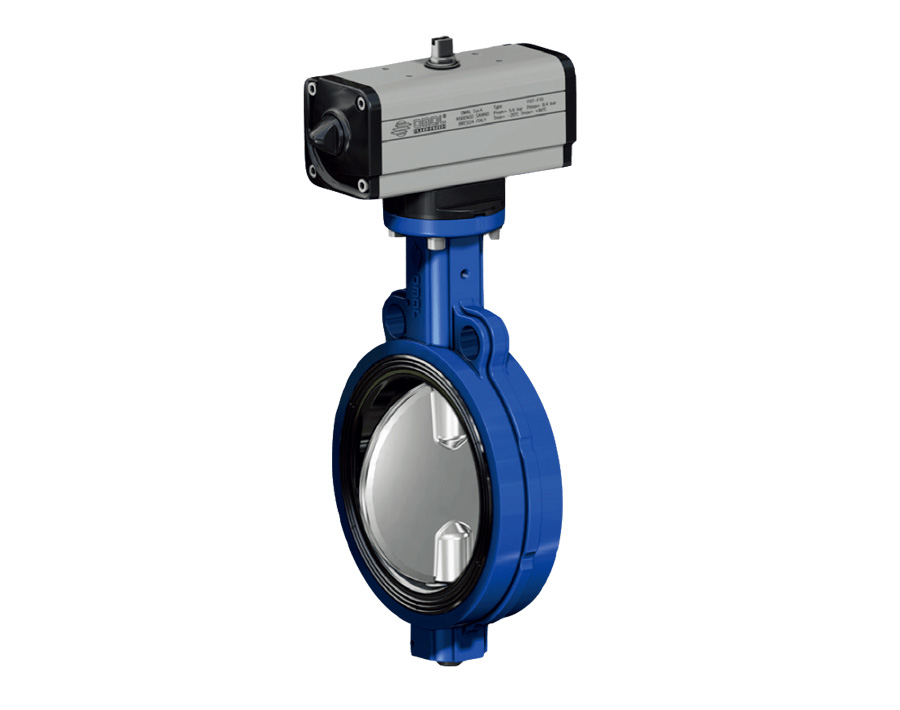

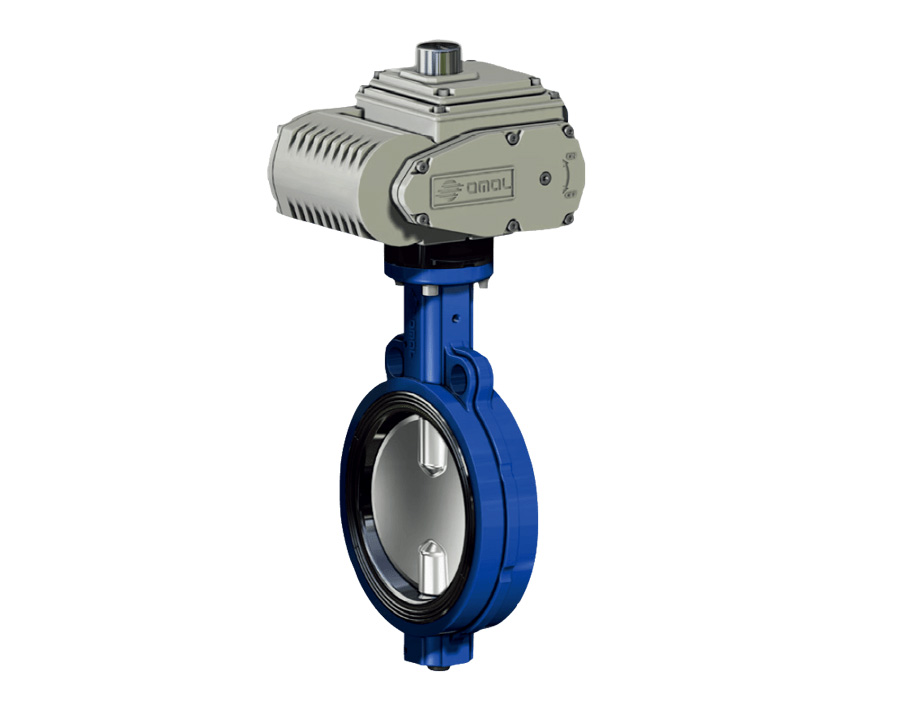

  • 对夹式蝶阀 ITEM 375/376/377
  • ITEM 375 DA.jpg
  • ITEM 375 EA.jpg
  • ITEM 375 SR.jpg

对夹式蝶阀 ITEM 375/376/377

应用环境

OMAL 欧玛尔蝶阀性能可靠,经久耐用,专门针对工业应用设计和制造,是实现管路系统通断及流量控制的主导性阀门之一。采用模块化设计,结合高品质的 OMAL 欧玛尔执行器,被广泛应用于石油化工、能源、冶金、纯水工业、市政给排水等行业。

>可拆卸式密封座设计,多种密封材质可选配
>凸耳、对夹结构可选
>结构长度符合 EN 558-1 20 系列标准,执行器连接符合 ISO5211 标准
>取得“PED”认证、DVGW 气体认证、RINA 认证、特殊要求的 ATEX认证等

全国7*24小时服务电话::0755-3333-5656

立即下单采购在线联系客服

    安装标准


法兰标准:型号PN 10 - PN 16 - ANSI 150不锈钢: 公称通径从 DN 40 至 DN 300。

                 型号PN 10: 公称通径从DN 350至DN 600。

总体安装要求符合UNI EN593 。

法兰间距规格符合EN 558-1 20系列标准。

执行器连接要求符合ISO 5211 标准(公称通径DN40-DN300)。

密封圈密封等级符合EN 12266-1 A级。

其它组合要求可以在订货时提出。

介质工作温度:乙丙橡胶EPDM -40℃至+135℃;丁晴橡胶NBR -23℃至+82℃;氟橡胶FKM-10℃至+190℃;

                      聚四氟乙烯PTFE -25℃至+150℃

铸铁阀体的工作温度:环境温度为-25°C至+250°C。

对夹法兰间承受压力:PN16 bar,适用于公称通径DN40至DN300;PN10 bar,适用于公称通径DN350至DN600

* DN40-DN300

按客户要求可提供的特别安装

介质工作温度:硅胶密封圈从 -50°C至 +160°C;适用于食品流质的NBR 碳纤维丁晴橡胶密封圈从 -23°C至 +82°C;HNBR 氢化丁晴密封圈从 -20°C至 +120°C。

至于其它特殊的安装要求,请与我们的技术部门联系


    资质认证

符合欧盟压力设备97/23 EC “PED”标准;德国DVGW可燃气体(V376)标准认证;英国RINA标准认证;符合德国D.M.n°174有关食品与饮水标准(V376);符合欧盟2014-34-EU中防爆标准

影像可能对产品不具有代表性

omal中线蝶阀


特性与优点

1 阀门执行器连接符合EN ISO5211:2002标准 能与任何执行器耦合连接
2 双阀杆导向套 使阀杆与阀体完全对称,避免了高压时的振动晃动
同时减少阀杆与阀体间的摩擦
3 硫化密封圈镶嵌于硬质环上 工作时密封圈变形较小
维护保养时,方便拆装
密封圈在组装时不受法兰变形影响
冲压过程中对尺寸的要求更加精确
4 阀杆分两部分组成,无固定销 维护保养时,方便蝶板拆装
蝶板比单一阀杆的阀门要薄,所以Kv更大
5 碟板外围做了抛磨处理, 密封圈磨损小,密封性更好
由于蝶板与密封圈间的摩擦小,产生的扭矩也小
  多种可选材料 可按需采用不同的材料
  ATEX防爆资质证书 可在有潜在爆炸危险的环境中安装
  PED承压设备资质证书 完全符合欧盟承压设备与装置的安全标准

    密封圈要求

铸铁阀板-不锈钢- 阀板采用青铜铝合金

密封圈  乙丙橡胶   丁晴橡胶    氟橡胶  白色丁晴橡胶   碳纤维丁晴橡胶

德国燃

气与水工业标准

DN 40 KGFE0068 KGFN0068 KGFV0068 KGFA0068 KGFC0068 KGFG0068
DN 50 KGFE0069 KGFN0069 KGFV0069 KGFA0069 KGFC0069 KGFG0069
DN 65 KGFE0070 KGFN0070 KGFV0070 KGFA0070 KGFC0070 KGFG0070
DN 80 KGFE0071 KGFN0071 KGFV0071 KGFA0071 KGFC0071 KGFG0071
DN 100 KGFE0072 KGFN0072 KGFV0072 KGFA0072 KGFC0072 KGFG0072
DN 125 KGFE0073 KGFN0073 KGFV0073 KGFA0073 KGFC0073 KGFG0073
DN 150 KGFE0074 KGFN0074 KGFV0074 KGFA0074 KGFC0074 KGFG0074
DN 200 KGFE0075 KGFN0075 KGFV0075 KGFA0075 KGFC0075 KGFG0075
DN 250 KGFE0076 KGFN0076 KGFV0076 KGFA0076 KGFC0076 KGFG0076
DN 300 KGFE0077 KGFN0077 KGFV0077 KGFA0077 KGFC0077 KGFG0077
DN 350 KGFE0078 KGFN0078 --- --- --- ---
DN 400 KGFE0079 KGFN0079 --- --- --- ---
DN 450 KGFE0080 KGFN0080 --- --- --- ---
DN 500 KGFE0081 KGFN0081 --- --- --- ---
DN 600 KGFE0082 KGFN0082 --- --- --- ---


   光阀体


omal中线蝶阀

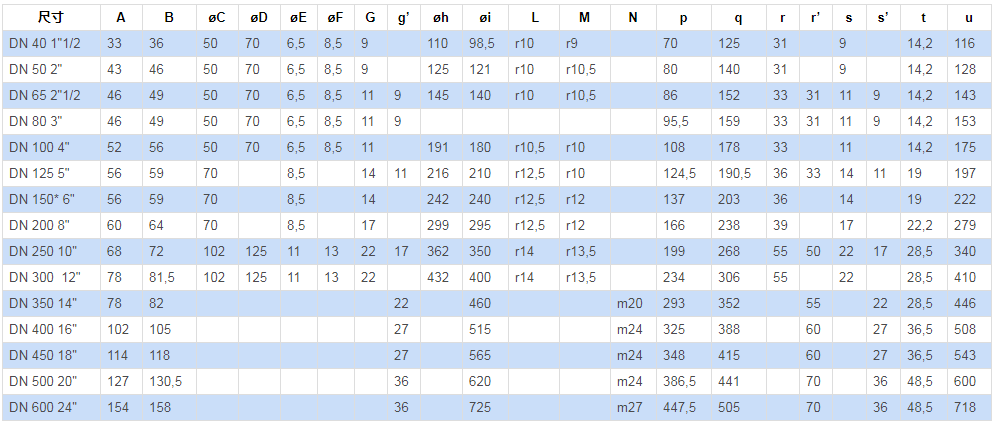

    规格



备注: 尺寸 G’, R’, S’所对应的是规格为PN10的阀门


    起步扭矩 Nm



扭矩数值可随温度及介质的不同而有所变化。安全系数为1.4。工作扭矩在阀门频繁开闭使用后,与开始使用时的数值相比,会有明显的减弱。

后面几页表中所列的执行器与阀门对接标准,适用于液体或气体、清洁和中等温度介质的阀门。为获取更详细的信息资料,请与我们的技术部门联系。


     手动阀门

OMAL中线蝶阀


   375-376-377 型带手柄阀门

尺寸 A B øC D Kg
DN 40 188 70 90 160 2,2
DN 50 203 80 90 160 3
DN 65 225 86 90 220 3,8
DN 80 230 95,5 90 220 4
DN 100 250 108 90 220 5,1
DN 125 277 124,5 90 350 7,8
DN 150 290 137 90 350 9,2
DN 200 325 166 90 350 13,3
DN 250 395 199 175 500 25,1
DN 300 432 234 175 500 34,5

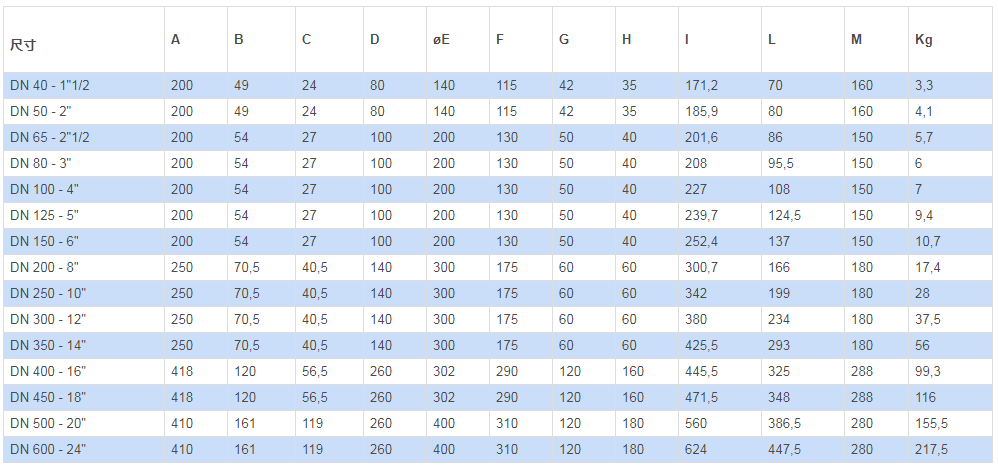

手柄的性能

手柄采用齿轮调节,可调节10个位子;
材料:铝;
外表面处理工艺:涂漆(聚氨酯);
重量:从0.3至0.9 kg。
可在任意位子上锁。


    375-376-377 型带执行器接口的 阀门


OMAL中线蝶阀

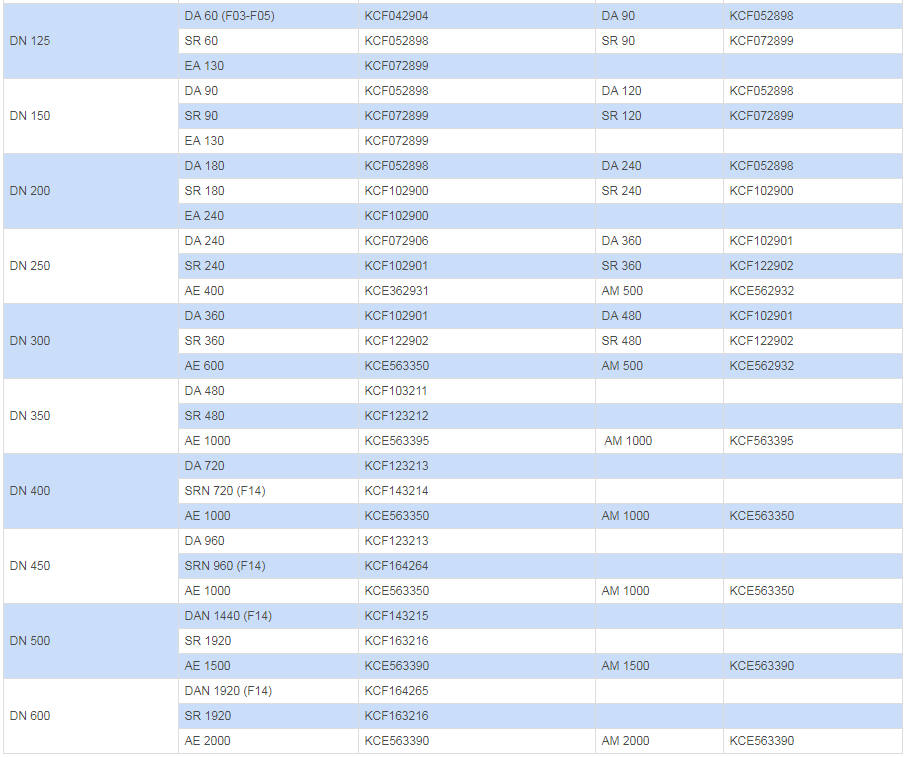

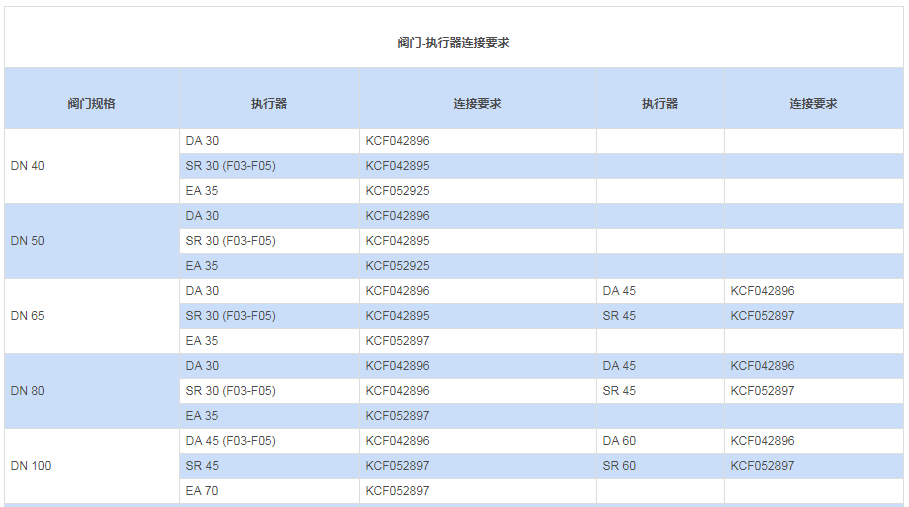

连接口要求

连接装置通过蜗轮蜗杆起作用,并经试验确认。
位子指示器方便观察阀门位子。

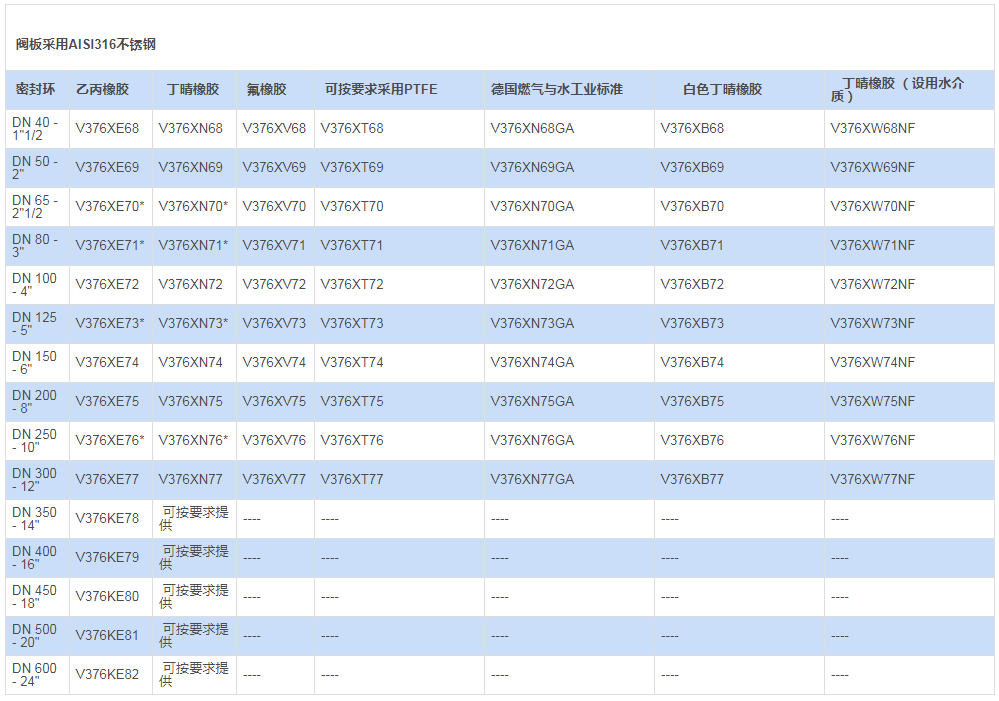

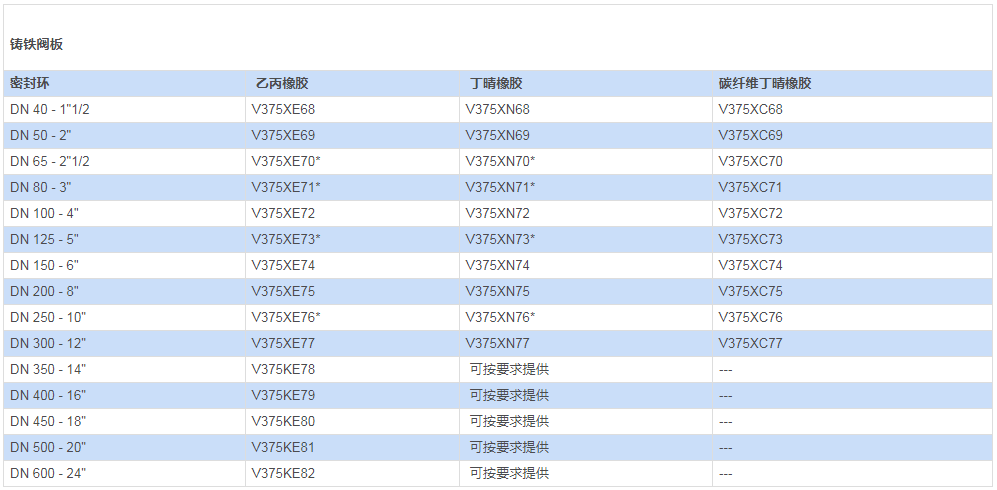

无控制器阀门应用标准材料编号


*对于公称压力PN 10 bar阀门:字母K替代编号中的字母X

对于ATEX防爆型编号,尾部增加字母YX



* 对于公称压力PN 10 bar阀门:字母K替代编号中的字母X

对于ATEX防爆型编号,尾部增加字母YX



对于ATEX防爆型编号,尾部增加字母YX
